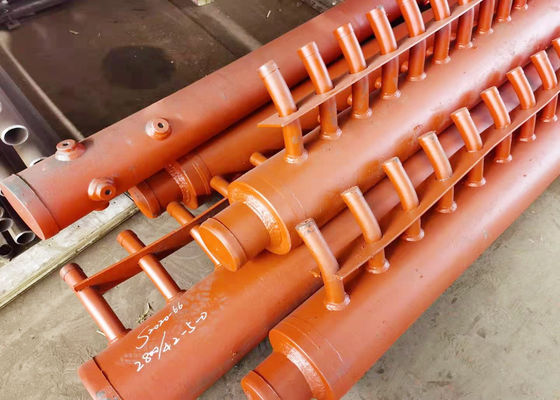

هدرهای چند منظوره دیگ بخار فولاد کربنی ASME برای نیروگاه

هدر چند منظوره قطعات دیگ بخار فولاد کربنی ASME برای کاربرد نیروگاه

توضیحات محصول

به منظور بهبود کارایی دیگ ، دیگهای بخار به تدریج به دیگهای لوله ای تبدیل می شوند تا سطح انتقال حرارت را افزایش دهند.آب گلدان از طریق لوله رو به پایین از بشکه گلدان به جعبه پایینی منتقل می شود و توسط بدنه جعبه به هر بسته نرم افزاری لوله توزیع می شود.آب موجود در این بسته های لوله ای به طور مداوم انرژی گرما را جذب می کند و در بدنه جعبه بالایی جمع می شود و سپس دوباره به داخل بشکه گلدان می ریزد.ما هدرهای بدنه جعبه بالا و پایین را می نامیم.هدر بخش مهمی از دیگ بخار است که به هدر بالایی و هدر پایین تقسیم می شود.

وظیفه اصلی جمع آوری مایعات کار یا توزیع مجدد مایعات کار به سایر خطوط لوله از طریق هدرها است.یعنی برای جمع آوری ، مخلوط کردن و توزیع مایعات در حال کار ، بنابراین اطمینان حاصل شود که مایعات کار به طور مساوی توزیع و گرم می شوند.هدر پایین ، جعبه ضد کک نیز نامیده می شود ، در دو طرف رنده قرار دارد و مستقیماً با درز ذغال سوخته تماس می گیرد.عملکرد آن خنک سازی سرباره کک سازی بدون اتصال با دیواره کناری است.

انواع

با توجه به موقعیت آن ، هدر بالایی و هدر پایین یا هدر ورودی و هدر خروجی وجود دارد.با توجه به انواع بسته های جمع آوری شده ، می توان آنها را به هدرهای دیواری آب ، هدرهای فوق بخاری ، هدرهای اکونومایزر و غیره تقسیم کرد.

کارکرد

هدر یک اتصالات لوله برای مخلوط کردن مواد کار بویلرها و اطمینان از گرم شدن یکنواخت مواد کار است.معمولاً دیواره کوره دیگهای بخار صنعتی از ردیفهای لوله (دیواره های آب خنک) تشکیل شده است ، اما اندازه دیگ ها بسیار زیاد است و ساختار آن پیچیده است.این تضمین نمی کند که مواد کار در همه لوله ها گرمای یکسانی را جذب می کنند.در جذب گرما در قسمتهای مختلف تفاوتهای زیادی وجود دارد.نصب هدرها می تواند باعث شود ماده فعال در هر لوله در اینجا جمع شود و در سطح بعدی هر لوله توزیع شود تا انحراف حرارتی کاهش یابد تا جذب گرما ، جریان سیال کار و خنک کننده و بازده حرارتی دیگ بخار بهینه شود. و بهبود یافتهعلاوه بر این ، اندازه ، تعداد و طرح لوله ها در قسمت های بالا ، وسط و پایین دیگ متفاوت است.هدر وظیفه اتصال هر بخش برای اطمینان از جریان روان مواد فعال را دارد.
