سوپرهیتر دیگ بخار CFB 75T / H با سوخت لیگنیت و گرم کن استاندارد CE

سوپرهیتر فولادی کربن بدون درز ASME یا CE استاندارد برای دیگ بخار CFB با فشار 75 T / H

Arnagement و مشخصات:
دیگ بخار دارای سوپرهیتر زیاد و کم است ، HS پس از جداکننده های سیکلون در کانال گاز دودکش مرتب شده و LS در شافت عمودی عقب قرار گرفته است.بخار اشباع شده توسط هشت لوله اتصال بخار اشباع شده φ108 × 5 روی درام به سرتیترهای سقف وارد شده و سپس از طریق لوله های φ 42 × 4.0 به درون گرمکن پایین تر می رسد ، پس از گرم شدن توسط LS ، برای تنظیم دما به دمای بخار می رود ، و سپس از طریق هشت لوله φ108 × 5 وارد HS می شود و پس از رفتن به هدر خروجی SH از طریق شیر اصلی بخار به توربین بخار ارسال می شود.
سوپرهیتر LT آرایش ضد انطباق را اتخاذ می کند و سوپرهیتر HT آرایش پایین دستی است.جمع آوری و توزیع بخار روش جهت عرض را برای بهبود غیر یکنواختی جریان بخار و جلوگیری از گرم شدن بیش از حد سیم پیچ های محلی به دلیل انحراف بخار در پیش می گیرد.

مواد:
برای اطمینان از عملکرد ایمنی ، سوپرهیتر LT از لوله های فولادی بدون درز SA210 Gr.A1 و سوپرهیتر HT از لوله های فولادی بدون درز SA213 T22 با آلیاژ کم استفاده می کند.

اصل کار

سوپرهیتر بخشی است که بخار را از دمای اشباع و به وسیله بخار از بخار گرم می کند.به آن سوپرهیتر نیز گفته می شود.
سوپرهیتر را می توان با توجه به حالت انتقال حرارت به نوع همرفت ، نوع تابشی و نیمه تابشی تقسیم کرد.
با توجه به مشخصات سازه ، می توان آن را به نوع لوله مارپیچ ، نوع صفحه نمایش ، نوع دیوار و نوع دیوار تقسیم کرد.

همه آنها از تعدادی لوله موازی و منیفولد ورودی و خروجی تشکیل شده است.
اکثر دیگهای بخار صنعتی فاقد بخاری گرم هستند زیرا بسیاری از فرآیندهای صنعتی و تاسیساتی فقط به بخار اشباع شده نیاز دارند.
سوپرهیترها به طور کلی در نیروگاه ها ، لوکوموتیوها و دیگهای بخار دریایی نصب می شوند تا بازده حرارتی کل نیروگاه بخار را بهبود بخشند.

انواع بخاری فوق العاده:
1. سوپر بخاری تابشی: اولین نوع فوق بخاری است و برای محافظت از آنها در برابر شعله های آتش یا آتش سوزی در بالای یا پشت بانک لوله های آب قرار دارد.
پارامترهایی که باعث افزایش همرفت می شوند

آ.افزایش جریان سوخت و هوا (جریان گاز احتراق)
بافزایش سرعت جریان جرم بخار

تابش به طور عمده به درجه حرارت شعله بستگی دارد.با افزایش سرعت جریان بخار ، دمای خروج کمتر می شود.
سوپر بخاری تابشی
آنها در معرض منبع حرارت قرار می گیرند زیرا نیاز به بهبود دمای فلز است.

از بخاری و گرمکن فوق العاده تابشی و همرفت برای بخار با درجه حرارت بالا استفاده می شود.
لوازم جانبی بخاری فوق العاده بخار تابشی در دیگ بخار

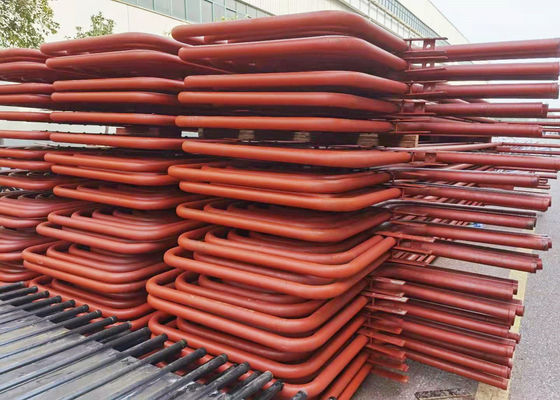

از لوله های مار مانند (فولاد کربن ، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت و غیره) و جعبه های جمع آوری و سایر مواد پشتیبانی تشکیل شده است.لوله ها معمولاً با توجه به نیاز کاربر به طور جداگانه دارای φ32 ، φ38 ، φ42 یا انواع دیگر مشخصات هستند.

دوباره گرم کن
آنها به عنوان بخاری فوق العاده سالم هستند اما از آنجا که دمای خروج آنها کمی از بخاری های فوق العاده کمتر است و فشار آنها 20 تا 25٪ کمتر از بخاری فوق العاده است ، می توانند آلیاژهای مواد با کیفیت کمتری را تحمل کنند.

کاربرد:
بخاری فوق بخار از سیم پیچ های متراکم تشکیل شده است و در دودکش تحت دمای 450ºC-1000ºC قرار می گیرد.
برای ظرفیت دیگ بخار نیروگاه بیش از 10 مگاپاسکال ، صفحه و سوپرهیتر کویل دار معمولاً استفاده می شود.

تفاوت Superheater و Reheater چیست؟
