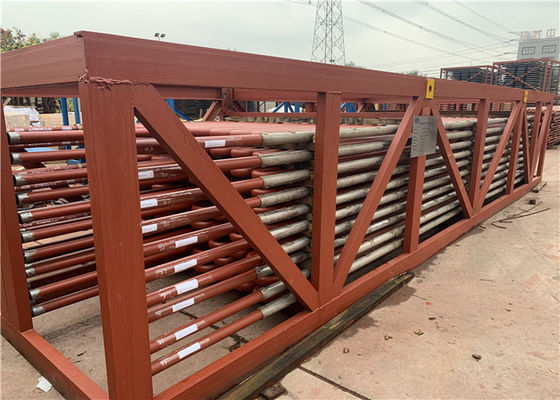

سیم پیچ سوپرهیتر لوله آب رنگی در نیروگاه بخار

برای دیگهای بخار نیروگاه ، این یک روش اساسی برای افزایش اقتصاد حرارتی نیروگاه های حرارتی با بهبود پارامتر بخار بیش از حد گرم است.افزایش پارامترهای بخار فوق گرم با مواد فلزی محدود می شوند.طراحی سوپرهیترها باید اطمینان حاصل کند که درجه حرارت دیواره خارجی لوله های سطح گرمایش از دمای مجاز مقاومت در برابر اکسیداسیون فولاد کمتر است و در عین حال از مقاومت مکانیکی آن اطمینان حاصل کنید.با توسعه مواد فلزی مورد استفاده در دیگهای بخار ، دیگهای بخار ایستاده در کشور ما در حال حاضر به طور کلی فشارهای بالا ، درجه حرارت بالا (9.8MPa ، 540 درجه) و پارامترهای فشار فوق العاده (13.7 MPa ، 540 و 555 درجه) را اعمال می کنند ، و فشار بحرانی ایجاد کرده اند پارامترها (16.7MPa ، 540 و 555 درجه).در حال حاضر بسیاری از دیگهای بخار پارامترهای فشار فوق بحرانی (24.5MPa ، 540-570 درجه) را اعمال می کنند و حتی تعداد کمی از واحدها از پارامترهای فشار و دما بالاتر استفاده می کنند.

با افزایش فشار بخار ، به منظور کاهش رطوبت بخار دم توربین بخار و همچنین بهبود بیشتر اقتصاد حرارتی نیروگاه ، سیستم گرمایش میانی به طور گسترده ای در نیروگاه با پارامترهای بالا استفاده می شود ، به عنوان مثال ارسال اگزوز فشار بالا سیلندر موجود در توربین بخار مجدداً در دیگ بخار تا دمای بالا گرم می شود و سپس آنها را دوباره به سیلندر فشار متوسط ​​و فشار کم توربین بخار می فرستد ، در حال انبساط و کار است.عنصر برای گرم کردن مجدد دوباره گرم می شود.

جزئیات: سیم پیچ سوپرهیتر

به طور کلی بخار گرم شده در سوپرهیتر فشار بالا بخار بیش از حد گرم شده ، بخار گرم شده توسط گرم کننده بخار دوباره گرم شده نامیده می شود.پارامتر بخار گرم شده با اقتصاد گردش حرارتی ارتباط دارد.به طور کلی ، فشار بخار دوباره گرم شده تقریباً یک پنجم فشار بخار فوق گرم است و دمای اولی تقریباً با دمای دوم یکی است.به عنوان مثال ، در کشور ما برای دیگ بخار با 125 مگاوات ، 400 تن در ساعت ، پارامتر بخار بیش از حد گرم 133.7 مگاپاسکال و 555 درجه است.فشار ورودی و خروجی بخار گرم شده 2.5 / 2.35MPa است ، دمای آنها نیز 555 درجه است.برای دیگهای بخار با 200 مگاوات ، 670t / h ، پارامتر بخار فوق گرم 13.7MPa ، 540 درجه است.فشار ورودی و خروجی 2.7 / 2.5Mpa است و دما نیز 540 درجه است.برای دیگهای بخار گردش فشار کنترل بحرانی با 300 مگاوات ، 600 مگاوات ، پارامتر بخار بیش از حد گرم 18.27 مگاپاسکال ، 540 درجه است.فشارهای ورودی و خروجی 3.83 / 3.63MPa است ، دما نیز 540 dgrees است.استفاده از سیستم گرمایش بخار می تواند 5-6٪ باعث افزایش اقتصاد حرارتی نیروگاه ها شود.در کشور ما ، واحدهایی با ظرفیت بیش از 125 مگاوات همگی یکبار سیستم گرمایش میانی را اعمال می کنند و در خارج از کشور ، دو بار سیستم گرمایش میانی را برای برخی از واحدها با پارامترهای بالاتر اعمال می کنند.

در دیگهای بخار مدرن ، میزان جذب حرارت سوپرهیترها و گرم کننده های بیش از نیمی از کل جذب گرما برای سیال در حال کار است ، بنابراین سطوح گرم کننده سوپرهیترها و گرم کننده ها نسبت زیادی در کل سطوح گرمایش دیگهای بخار را تشکیل می دهند و باید آنها را قرار داد در مناطقی که دمای دود بالاتر است ، شرایط کار در بین تمام سطوح گرم کننده بدترین است. دمای دیواره لوله سطوح گرم کننده نزدیک به حداکثر است.دمای مجاز فولاد ، بنابراین ترتیب مناسب یک طراحی dnd از بخاری های گرم کننده و گرمایش مجدد از نظر اقتصادی و قابلیت اطمینان برای دیگ بخار بسیار اهمیت دارد.وقتی صحبت از طراحی آنها می شود ، بر اساس اطمینان از ایمنی و قابلیت اطمینان سوپرهیتر و گرمایش مجدد ، صرفه جویی در مصرف فلز در بهترین حالت ، به ویژه برای صرفه جویی در استفاده از فولاد آلیاژی ، بسیار ضروری است.

برای دیگهای بخار در نیروگاههای بزرگ ، بخاریهای گرم کننده و گرمایش مجدد قطعات ضروری هستند ، تا حد زیادی ، ایمنی و اقتصاد دیگهای بخار را تحت تأثیر قرار می دهند.سوپرهیترها سطوح گرمایشی هستند که بخار اصلی را از درجه حرارت surnatured تا دمای بیش از حد گرم شده گرم می کنند و reheater ها سطوح گرمایشی هستند که اگزوز را از سیلندر فشار بالا توربین بخار تا یک درجه حرارت خاص گرم می کنند. هنگام کار مانند بارهای دیگ بخار ، انواع زغال سنگ تغییر می کند ، تنظیم آنها برای اطمینان از دمای خروجی در سطح نامی -10- + 5 درجه است.

برای دیگهای بخار بزرگ در نیروگاهها ، گرمکنها و گرمکنها قسمت زیادی از کل سطح گرمایش را تشکیل می دهند ، آنها باید در مناطقی که دود با دمای بالاتر است ترتیب داده شوند.برای بهبود کارایی گردش حرارتی در نیروگاه ها ، لازم است که پارامترهای اصلی بخار به تدریج بهبود یابد ، افزایش فشار بخار نیاز به افزایش درجه حرارت مربوط به بخار بیش از حد گرم دارد ، یا رطوبت اگزوز مرحله بزرگ توربین بخار خواهد بود بیش از حد بالا ، که بر ایمنی آن تأثیر می گذارد.بنابراین ، بخار جریان یافته از سوپرهیترها و گرم کننده ها بخار دمای بالا هستند ، عملکرد انتقال حرارت آنها کاملاً بد است ، که تعیین می کند دمای دیواره لوله سوپرهیترها و گرم کننده های بالا زیاد است.

اصل

• اصل سوپرهیتر مشابه لوله های تولید بخار دیگ است.

• گازهای گرم در دمای بالا لوله های سوپرهیتر را جارو می کنند و دمای بخار را افزایش می دهند که اندازه آن بستگی به دمای خروجی گاز دارد که از سوپرهیتر و سرعت گاز خارج می شود.

کاربرد

برای گرم کردن بخار اشباع استفاده کنید ، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.

ارتقاac ظرفیت سوپرهیتر برای افزایش تولید برق

اطلاعات فنی مورد نیاز را از جمله ظرفیت بخار ، درجه حرارت ، دمای مورد نیاز و غیره برای ما ارسال کنید. ما بر این اساس طراحی خواهیم کرد.

تفاوت
