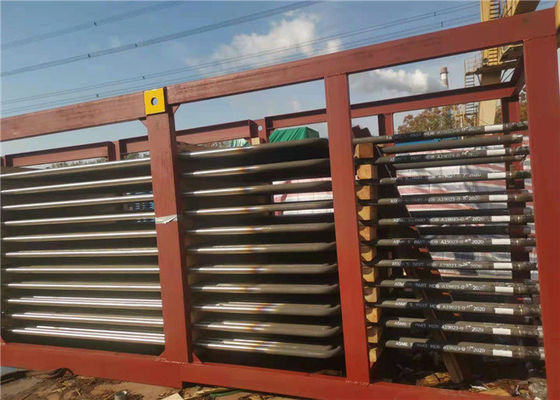

خم شدن لوله های بخاری سوپرهیتر و دیگ بخار SGS Seamless Steel CFB
جزئیات محصول
| نام محصول: | لوله سوپرهیتر | مواد: | فولاد کربن یا استیل ضد زنگ |
|---|---|---|---|
| تکنیک: | خم شدن لوله ، MT ، بازپخت | بسته حمل و نقل: | قاب فولاد |
| وضعیت: | جدید | گواهی: | ISO9001 , SGS , TUV , ASME , EN |
| برجسته کردن |
Superheater و Reheater بدون درز فولاد,Reheater Superheater Boiler CFB,SGS Superheater و Reheater |
||
توضیحات محصول
سوپرهیتر فولادی بدون درز فولاد استاندارد ASME برای دیگ بخار CFB
سوپرهیتر بخار یک مبدل حرارتی از نوع کویل است که برای تولید بخار فوق گرم یا برای تبدیل بخار مرطوب به بخار خشک ، تولید شده توسط یک دیگ بخار استفاده می شود.
این از دیگ بخار متفاوت است به این صورت که دیگ بخار هم از گرمای معقول و هم از گرمای نهان برای تبدیل آب به بخار استفاده می کند در حالی که سوپرهیتر برای افزایش آنتالپی خود فقط از گرمای محسوس برای گرم کردن بخار استفاده می کند.
مزایای سوپرهیتر در دیگهای بخار
- افزایش در بهره وری از نیروگاه بخار
- فرسایش به حداقل رسیده تیغه توربین
- مصرف بخار کمتر
- کاهش افت تراکم در لوله های بخار دیگ بخار
- با از بین بردن ذرات آب روده از دمای بخار اشباع شده افزایش می یابد بخار توربین ها
ترتیب ، مشخصات و مواد سوپرهیتر:
Arnagement و مشخصات:
دیگ بخار دارای سوپرهیتر زیاد و کم است ، HS پس از جداکننده های سیکلون در کانال گاز دودکش مرتب شده و LS در شافت عمودی عقب قرار گرفته است.بخار اشباع شده توسط هشت لوله اتصال بخار اشباع شده φ108 × 5 روی درام به سرآیند سقف وارد می شود و سپس از طریق لوله های φ 42 × 4.0 به درون گرمکن پایین تر می رسد ، پس از گرم شدن توسط LS ، برای تنظیم دما به دمای بخار می رود ، و سپس از طریق هشت لوله φ108 × 5 وارد HS می شود و پس از رفتن به هدر خروجی SH از طریق شیر اصلی بخار به توربین بخار ارسال می شود.
سوپرهیتر LT آرایش سازگارانه ای را اتخاذ می کند و ابرگرمکن HT آرایش پایین دستی است.جمع آوری و توزیع بخار روش جهت عرض را برای بهبود غیر یکنواختی جریان بخار و جلوگیری از گرم شدن بیش از حد سیم پیچ های محلی به دلیل انحراف بخار اتخاذ می کند.
مواد:
برای اطمینان از عملکرد ایمنی ، سوپرهیتر LT از لوله های فولادی بدون درز SA210 Gr.A1 و سوپرهیتر HT از لوله های فولادی بدون درز SA213 T22 با آلیاژ کم استفاده می کند.
پارامترهای قانونی:
| مواد | فولاد کربن ، فولاد آلیاژی یا فولاد حرارتی با دوام |
| لوله OD | 10-114 میلی متر |
| لوله WT | 0.8 میلی متر - 15 میلی متر |
| ساختار | عمودی یا افقی |
استفاده از سوپرهیترها در دیگهای بخار صنعتی
- سوپرهیتر فقط در جایی استفاده می شود بخار خشک در الزامی است فرآیند / ماشین آلات مانند توربین ها.هر مقدار رطوبت دربخاردر چنین مواردی باعث کاهش یا خوردگی ماشین می شود و در نتیجه بر متوسط عمر آن تأثیر می گذارد.بنابراین،سوپرهیتر بخار کم کیفیت را برای کاربران نهایی به کیفیت بالا تبدیل می کند.
- گاهی، سوپرهیتر همچنین هنگامی که بخواهیم بخار را به مکانهای دور منتقل کنیم ، نیاز است زیرا در هنگام حمل و نقل آن ، دما از بین می رود.
- سوپرهیتر می تواند در یک مورد استفاده شود موتور بخار جایی که بخار خشک مطلق برای جلوگیری از ساییدگی قطعات موتور لازم است.
- در صورت دیگهای لوله آب، گازهای گرم دمای مورد نیاز را برای تولید فراهم می کنند بخار فوق گرم و سوپرهیترممکن است یک قسمت اضافی از منطقه کوره باشد.در موارد دیگر،بخاری جداگانه اخراج شده ممکن است لازم باشد زیرا گازهای تولید شده توسط توربین گاز نسبتاً خنک هستند.
دیگ بخار HD بهترین امکانات را در کلاس ارائه می دهد ، از جمله
- مساحت ساخت 200000 متر مربع
- 80 مهندس
- 200 جوشکار کد دار
- 30 بازرس مجاز (از جمله مربیان سطح NDT)
- درجه Aمجوزهای طراحی و ساخت دیگ بخار (صادر شده توسط اداره امور نظارت و بازرسی کیفیت)
- ایزو 90001: 2008 سیستم کیفیت
- مثل من گواهی دیگ بخار کمکی
- ASME'S '،' U ' و توجه داشته باشید مجوز تمبر
نکات برجسته محصول
سوپرهیتر فولادی بدون درز فولاد استاندارد ASME برای دیگ بخار CFB سوپرهیتر بخار یک مبدل حرارتی از نوع کویل است که برای تولید بخار فوق گرم یا برای تبدیل بخار مرطوب به بخار خشک ، تولید شده توسط یک دیگ بخار استفاده می شود. این از دیگ بخار متفاوت است به این صورت که دیگ بخار هم از گرمای معقول و هم از گرمای ...
