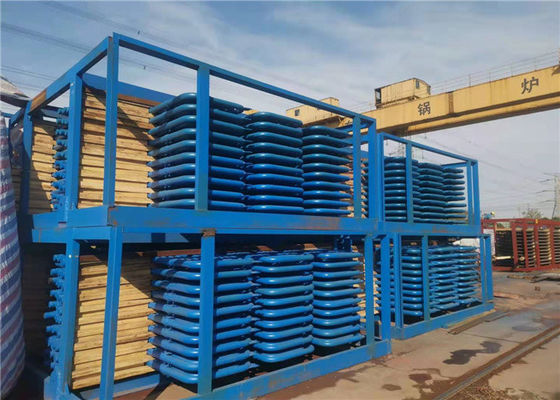

سوپرهیتر و گرمایش مجدد فولاد نیروگاه در دیگ بخار

سوپرهیتر و گرمایش مجدد فولاد نیروگاه در دیگ بخار

اصل کار

سوپرهیتر وسیله ای است که برای تبدیل بخار اشباع یا بخار مرطوب به بخار بیش از حد گرم یا بخار خشک استفاده می شود.بخار فوق گرم در توربین های بخار برای تولید برق و موتورهای بخار و غیره استفاده می شود.

سوپرهیتر بخشی است که بخار را از دمای اشباع و به وسیله بخار از بخار گرم می کند.به آن سوپرهیتر نیز گفته می شود.

سوپرهیتر را می توان با توجه به حالت انتقال حرارت به نوع همرفت ، نوع تابشی و نیمه تابشی تقسیم کرد.
با توجه به مشخصات سازه ، می توان آن را به نوع لوله مارپیچ ، نوع صفحه نمایش ، نوع دیوار و نوع دیوار تقسیم کرد.
همه آنها از تعدادی لوله موازی و منیفولد ورودی و خروجی تشکیل شده است.

اکثر دیگهای بخار صنعتی فاقد بخاری گرم هستند زیرا بسیاری از فرآیندهای صنعتی و تاسیساتی فقط به بخار اشباع شده نیاز دارند.
سوپرهیترها به طور کلی در نیروگاه ها ، لوکوموتیوها و دیگهای بخار دریایی نصب می شوند تا بازده حرارتی کل نیروگاه بخار را بهبود بخشند.

معرفی محصول

Reheater در واقع نوعی سوپرهیتر بخار است که بخار کم فشار را پس از کار گرم کرده و به دمای خاصی می رسد.نقش گرم كننده بازده حرارتي گردش خون در نيروگاه را بيشتر بهبود مي بخشد و باعث مي شود كه دماي بخار تيغه آخرين توربين بخار در محدوده مجاز كنترل شود.
دوباره گرم کن دیگ بخار است که بخار را از توربین بخار به بخار بیش از حد گرم تبدیل می کند.
دستگاه گرم کننده دو عملکرد دارد: یکی کاهش رطوبت بخار آب که برای محافظت از تیغه توربین مفید است.
دوم ، کارایی نسبی و مطلق داخلی توربین بخار می تواند بهبود یابد.

جزئیات

• سوپرهیتر

به طور کلی 30 ~ 60 میلی متر. متداول ترین نوع سوپرهیتر جریان لوله مارپیچ است. این یک گروه لوله فشرده تر است ، در دودکش دودکش 450 ~ 1000، ، دودکش فرسایش عمودی و جانبی تزئین می شود. گاز دودکش عمدتا گرما را با همرفت به لوله منتقل می کند و مقداری از گرما توسط اشعه جذب می شود. سوپرهیتر نوع صفحه شامل تعداد زیادی صفحه نمایش لوله است که در قسمت بالایی کوره یا در خروجی مرتب شده اند ، متعلق به تابش یا سوپرهیتر نوع نیمه پرتوی. اولی گرمای تابشی را از شعله کوره جذب می کند ، در حالی که دومی نیز مقداری گرما را جذب می کند. در دیگهای بخار نیروگاه بالاتر از 10 مگاپاسکال ، برای افزایش جذب گرما معمولاً از هر دو نوع صفحه نمایش و نوع سوپرهیتر نوع مارپانت استفاده می شود. سوپرهیتر اعمال شده بر روی دیواره داخلی کوره ، یک سوپرهیتر تابشی است که به ندرت مورد استفاده قرار می گیرد. سوپرهیتر دیواری در دیگ بخار نیروگاه بزرگ با استفاده از دیواره بالای کوره و جریان همرفت استفاده می شودue. تصویر آرایش چندین سوپرهیتر را نشان می دهد. دیگهای بخار صنعتی با ظرفیت کم با سوپرهیتر فقط با یک گرمکن تک مرحله ای می توانند شرایط را برآورده کنند.

• دوباره گرم کن

طرح مجدد بخاری از طرح سوپرهیتر شامل همرفت ، تابش و نیمه تابش پیروی می کند.

بخاری مجدد همرفت جریان معکوس ، جریان پایین دست و جریان مخلوط ، سیم پیچ منفرد ، سیم پیچ دوتایی ، چند سیم پیچ ، موازی و مبهوت ، عمودی و افقی ، موازی با دیوار جلو و عمود بر دیوار جلو دارد. که گرمای همرفت را جذب می کند.

منظور از گرم كننده تابشی تابش كوره جذب كننده گرم كننده است.

گرم کننده های نیمه تابشی (سوپرهیتر صفحه ای) به گرم کننده هایی گفته می شود که تابش بیشتری از کوره را جذب می کنند (بیش از 1/2 گرمای کل).

اصل انتخاب مواد گرمایش مجدد همان گرمایش است.از آنجا که بخار مجدد در ظرفیت خنک سازی از سوپرهیتر پایین است ، درجه حرارت دیواره طراحی به طور کلی بالاتر از سوپرهیتر با همان درجه حرارت است. لوله های فلزی گرم کننده های با درجه حرارت بالا به طور کلی از فولاد آلیاژی ساخته شده اند (لوله های فلزی حاوی بیش از 5٪ آلیاژ عناصر). به عنوان مثال ، 12CrlMoV ، فولاد 102 ، sa213-t91 ، sa213-tp304 ، sa213-tp347 ، و غیره

مولفه های

مشخصات فنی

شرکت قران

Hua Dong Boiler به یک تأمین کننده اصلی واجد شرایط تولید کنندگان دیگهای بخار داخلی و خارجی و شرکتهای انرژی ، از جمله شرکت انرژی آمریکایی کووانتا ، شرکت AMEC Foster Wheeler ، ALSTOM ، Oriental Boiler Limited by Share Ltd. ، Harbin Electric LLC ، Wuxi Hua Guang Boiler Co. ، آموزشی ویبولیتین ، Hangzhou Boiler Group Co. ، Ltd.
