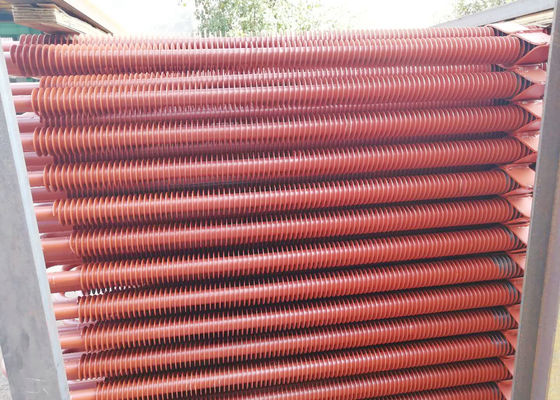

کربن فولادی مارپیچی فنلاندی لوله به عنوان مبدل حرارتی برای سیستم های دیگ بخار

کربن استیل مارپیچی مبدل حرارتی لوله فنلاندی در بازیافت حرارت سازنده دیگ بخار

مقدمه کلی

لوله های پره ای مارپیچ به طور گسترده ای در بازیافت حرارت صرفه جویی در دیگ بخار ، پیش گرم کننده هوا و دیگ بخار حرارت ضایعات ، و همچنین تجهیزات تبادل حرارت در صنایع شیمیایی ، مخزن تحت فشار و سایر زمینه ها استفاده می شود.ظرفیت واحدهای مورد استفاده در دیگهای بخار نیز از کوچک به بزرگ افزایش یافته و کاربرد آنها روز به روز در حال افزایش است.در حال حاضر ، بسیاری از تولید کنندگان حرفه ای در چین می توانند جوشکاری با مقاومت در برابر فرکانس بالا ، لوله های پره ای مارپیچ لحیم کاری را تولید کنند و تجهیزات تولید و فن آوری لوله های پره ای از واردات ، هضم و جذب تا تولید خود تولید ، طراحی و تولید شده است.کیفیت به الزامات استاندارد های پیشرفته خارجی رسیده است.

مزایای استفاده از لوله های پره ای:

1. منطقه برای انتقال اثر حرارت در فضای موثر افزایش یافته است.

2. فضای اشغال سطح انتقال حرارت را کاهش داده و از حجم آن به ویژه برای دیگهای بخار سریع بارگیری کنید.

3. هزینه تجهیزات را کاهش داده و ایمنی تجهیزات را بهبود ببخشید.

4. به دلیل کاهش افت فشار سمت آب ، هزینه عملیات کاهش می یابد.

5- سختی لوله های پره ای افزایش یافته و مقاومت لرزه ای لوله بهبود می یابد.

روش ساخت

لوله های پره ای مارپیچ را می توان به روش های مختلفی تولید کرد.در حال حاضر ، چندین روش اصلی برای تولید لوله های پره ای وجود دارد که در مبدل های حرارتی مانند دیگهای بخار و مخازن تحت فشار استفاده می شود.

لوله پره ای مارپیچی با مقاومت در برابر فرکانس بالا

لوله پره ای مارپیچی با مقاومت در برابر فرکانس بالا نوعی جریان با فرکانس بالا است که به قطعات جوش داده شده وارد می شود.با استفاده از گرمای مقاومتی تولید شده توسط جریان از طریق سطح تماس اتصالات جوش داده شده و مناطق مجاور ، سطح تماس جوش داده شده می تواند به حالت پلاستیکی ذوب یا نیمه ذوب برسد ، سپس فشار مناسب بر روی سطح تماس جوش داده شده برای تکمیل کار جوشکاری لوله های پره ای.

لوله پره ای مارپیچ ماسوره

لوله پره ای مارپیچی لحیم کاری نوعی پرکننده فلز با نقطه ذوب پایین تر از قسمت جوش داده شده است و سپس دمای لحیم کاری را گرم می کند.هنگامی که قطعه جوش داده نشده ذوب می شود ، لحیم کاری چاه ها را خنک می کند و جوش می زند ، و بسته به انبساط و پراکندگی نقطه تماس قسمت جوش داده شده ، اتصال لحیم کاری را تشکیل می دهد ، بنابراین جوشکاری لوله پره ای مارپیچ به پایان می رسد.

لوله پره ای مارپیچ انتگرال

لوله پره ای مارپیچ انتگرال با اکستروژن و گره زدن لوله دیواره ضخیم (لوله شمش) تحت شرایط گرمایش مداوم با فرکانس متوسط ​​تشکیل می شود. این به عنوان آخرین روش ساخت لوله پره ای در بازار داخلی شناخته شده است.این توسط یک شرکت داخلی ساخته شده است و لوله پره ای انتگرال تحقیق شده و توسعه یافته و همچنین تجهیزات تولیدی لوله پره ای یکپارچه ساخته شده خود برای ثبت اختراع اعمال شده است.

عمر مفید

جوشکاری با مقاومت فرکانس بالا از لوله پره ای مارپیچ برای اعمال فشار هنگام ذوب شدن در تماس دو سطح فلز است.میزان جوشکاری بهتر است.مقاومت در برابر خوردگی فلز جوش خورده بیش از دو برابر مقاومت لحیم کاری است و می توان عمر مفید لوله های پره ای را بسیار بهبود بخشید.اما ، به دلیل جوشکاری نامناسب ، استفاده طولانی مدت مستعد ترک خوردگی جوش است که باعث جدا شدن باله ها و لوله ها می شود ، بنابراین بر کارایی انتقال حرارت آنها تأثیر می گذارد ، بنابراین لوله های پره ای باید تعویض شوند.

لوله های پره ای مارپیچ انتگرال مشکلی در جوشکاری باله ها ندارند ، بنابراین جای نگرانی در مورد خوردگی و ترک خوردن باله ها وجود ندارد ، بنابراین بازده انتقال حرارت کاهش نمی یابد.علاوه بر این ، از آنجا که سختی سطح لوله پره ای مارپیچ انتگرال افزایش می یابد ، مقاومت در برابر سایش لوله پره ای افزایش می یابد و ویژگی های ساختار ریشه پره ها برای انتقال گرما مناسب است ، عمر مفید لوله های پره ای مارپیچ انتگرال برابر است با ماده اولیه لوله های پره ای ، حداقل 2-3 برابر لوله های پره ای مارپیچی و جوشکاری با فرکانس بالا.

کارایی اقتصادی

لوله های پره ای مارپیچی لحیم کاری نیاز به نوع سوم فلز پرکننده ماده لحیم کاری مواد دارد.هنگام جوشکاری ، باله ها باید تحت سیم پیچ سرد ، لحیم کاری اسپری ، پخت و سایر فرآیندهای اصلی قرار بگیرند ، بنابراین هزینه ساخت آن بالا است.لوله های پره ای مارپیچی با جوشکاری با فرکانس بالا نیازی به ماده سوم ندارند.باله با یک بار جوشکاری تشکیل می شود ، بنابراین هزینه نسبتاً کم است.انتهای سیم پیچ و انتهای پایان لوله های پره ای با مقاومت در برابر فرکانس بالا و لحیم کاری لحیم کاری ، باید با روش جوشکاری دستی ثابت شود ، سپس برای تولید جوش مناسب است.

لوله های پره ای اسپریال انتگرال از لوله های دیواره ضخیم با اکستروژن و غلت دادن بدون نیاز به ماده دوم ساخته می شوند.این سیم پیچ و جوشکاری پره های جوشکاری با مقاومت در برابر فرکانس بالا و بازده تولید بالا و هزینه کم را از بین می برد.علاوه بر این ، از آنجا که ریشه باله لوله پره ای مارپیچ انتگرال یک انتقال صاف کوچک R است ، برای انتقال گرما مناسب است.
