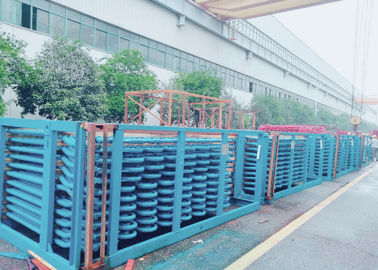

کویل لوله سوپرهیتر دیگ بخار فولاد کربنی ASME برای دیگهای بخار

سیم پیچ لوله سوپرهیتر کربن استیل برای مبدل حرارتی سیستم دیگ بخار در نیروگاه

جزئیات

برای دیگهای بخار در نیروگاههای بزرگ ، بخاری های گرم کننده و گرمایش مجدد قطعات ضروری هستند ، تا حد زیادی ، آنها ایمنی و اقتصاد دیگهای بخار را تحت تأثیر قرار می دهند.سوپرهیترها سطوح گرمایشی هستند که بخار اصلی را از درجه حرارت surnatured تا دمای بیش از حد گرم شده گرم می کنند ، و reheater ها سطوح گرمایشی هستند که اگزوز را از سیلندر فشار بالا توربین بخار تا یک درجه حرارت خاص گرم می کنند. هنگام کار مانند بارهای دیگ بخار ، انواع زغال سنگ تغییر می کند ، تنظیم آنها برای اطمینان از دمای خروجی در سطح نامی -10- + 5 درجه است.

برای دیگهای بخار بزرگ در نیروگاهها ، گرمکنها و گرمکنها قسمت زیادی از کل سطح گرمایش را تشکیل می دهند ، آنها باید در مناطقی که دود با دمای بالاتر است ترتیب داده شوند.برای بهبود کارایی گردش حرارتی در نیروگاه ها ، لازم است که پارامترهای اصلی بخار به تدریج بهبود یابد ، افزایش فشار بخار نیاز به افزایش درجه حرارت مربوط به بخار بیش از حد گرم دارد ، یا رطوبت اگزوز مرحله بزرگ توربین بخار خواهد بود بیش از حد بالا ، که بر ایمنی آن تأثیر می گذارد.بنابراین ، بخار جریان یافته از سوپرهیترها و گرم کننده ها بخار دمای بالا هستند ، عملکرد انتقال حرارت آنها کاملاً بد است ، که تعیین می کند دمای دیواره لوله سوپرهیترها و گرم کننده های بالا زیاد است.

ویژگی های عملکرد سوپرهیتر و گرمایش مجدد:

برای بهبود کارایی حرارتی ، فشار بخار فوق گرم از فشار فوق العاده به فشار بحرانی و فوق بحرانی افزایش یافته است.اما با عملکرد فلزی محدود می شود ، دمای بخار سوپرهیترها و گرمایش مجدد در 540-555 درجه نگهداری می شود.

از آنجا که آنچه از طریق لوله های سوپرهیتر و گرم کننده مجدد جریان دارد بخار دمای بالا است ، ضریب انتقال حرارت انتقال گرما از دیواره لوله به بخار کاملاً کم است و عملکرد انتقال حرارت ضعیف است ، ظرفیت خنک کننده بخار به دیواره لوله پایین است.در همین حال ، برای اطمینان از اختلاف دمای معقول انتقال گرما ، معمولاً سوپرهیترها و گرمایش مجدد در مناطقی قرار می گیرند که دمای دود زیاد است و دمای کار آنها در دیواره لوله نسبتاً زیاد است ، بنابراین محیط کار ابرقهرمان ها و گرم کننده ها کاملاً بد است.به ویژه برای گرم کردن ، برای فشار بخار گرم شده کم است و ظرفیت آنها برای خنک کردن لوله ها بدتر است ، بنابراین چگونگی اطمینان از اینکه فلز لوله می تواند در طولانی مدت ایمن باشد ، مسئله مهمی است که در مورد طراحی و عملکرد سوپرهیترها و گرم کننده های جدید کار می شود.نمودار 4-1 حد بالای دمای مجاز فلز معمولی مورد استفاده در دیگهای بخار را نشان می دهد.برای جلوگیری از استفاده از سطح بالاتر از فولاد آلیاژی ، وقتی صحبت از طراحی سوپرهیترها و گرمایش مجدد می شود ، فلز لوله استفاده شده تقریباً به مرزهای دما هنگام کار نزدیک است.این بار ، اگر افزایش دما 20-20 درجه وجود داشته باشد ، که باعث کاهش شدید فشار روانی نیز می شود.بنابراین ، باید در طراحی و اجرای سوپرهیترها و گرمایش مجدد از جنبه های زیر توجه شود:

1. برای اطمینان از ثابت بودن دمای بخار هنگام کار.فرض می شود که تغییر دمای بخار بیش از 5-10- درجه نباشد.

2. هنگامی که شرایط کار برای حفظ درجه حرارت نامی بخار تغییر می کند ، برای تنظیم دما برای سوپرهیترها و گرم کننده ها به روش قابل اعتماد نیاز است.

3. برای به حداقل رساندن انحراف گرمایی بین لوله های موازی.
