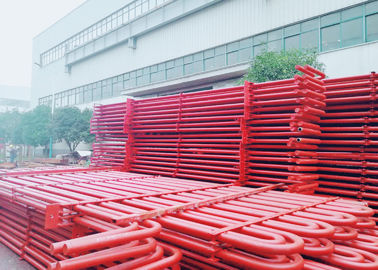

فوق العاده گرم کن فولاد ضد زنگ / کربن و بخاری برای دیگهای ذغال سنگ گردش طبیعی

جزئیات

• گرمایش بیش از حد باعث افزایش کارایی کلی و همچنین جلوگیری از چگالش زیاد در آخرین مراحل توربین می شود که از فرسایش تیغه جلوگیری می کند.

• از گرمای گازهای احتراق کوره برای از بین بردن رطوبت بخار و گرم شدن بیش از حد بخار استفاده می شود.

• سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل شده اند.

• گرما از گازهای گرم به بخار موجود در سوپرهیتر در دمای بالا منتقل می شود.

• بنابراین مقطع ابتدایی سوپرهیتر در جریان جریان و بخش ثانویه در جریان موازی مرتب می شود تا فشار تنش دیواره لوله را کاهش دهد.

ویژگی های کاری

برای بهبود کارایی حرارتی ، فشار بخار فوق گرم از فشار فوق العاده به فشار بحرانی و فوق بحرانی افزایش یافته است.اما با عملکرد فلزی محدود می شود ، دمای بخار سوپرهیترها و گرمایش مجدد در 540-555 درجه نگهداری می شود.

از آنجا که آنچه از طریق لوله های سوپرهیتر و گرم کننده مجدد جریان دارد بخار دمای بالا است ، ضریب انتقال حرارت انتقال گرما از دیواره لوله به بخار کاملاً کم است و عملکرد انتقال حرارت ضعیف است ، ظرفیت خنک کننده بخار به دیواره لوله پایین است.در همین حال ، برای اطمینان از اختلاف دمای معقول انتقال گرما ، معمولاً سوپرهیترها و گرمایش مجدد در مناطقی قرار می گیرند که دمای دود زیاد است و دمای کار آنها در دیواره لوله نسبتاً زیاد است ، بنابراین محیط کار ابرقهرمان ها و گرم کننده ها کاملاً بد است.به ویژه برای گرم کردن ، برای فشار بخار گرم شده کم است و ظرفیت آنها برای خنک کردن لوله ها بدتر است ، بنابراین چگونگی اطمینان از اینکه فلز لوله می تواند در طولانی مدت ایمن باشد ، مسئله مهمی است که در مورد طراحی و عملکرد سوپرهیترها و گرم کننده های جدید کار می شود.نمودار 4-1 حد بالای دمای مجاز فلز معمولی مورد استفاده در دیگهای بخار را نشان می دهد.برای جلوگیری از استفاده از سطح بالاتر از فولاد آلیاژی ، وقتی صحبت از طراحی سوپرهیترها و گرمایش مجدد می شود ، فلز لوله استفاده شده تقریباً به مرزهای دما هنگام کار نزدیک است.این بار ، اگر افزایش دما 20-20 درجه وجود داشته باشد ، که باعث کاهش شدید فشار روانی نیز می شود.بنابراین ، باید در طراحی و اجرای سوپرهیترها و گرمایش مجدد از جنبه های زیر توجه شود:

1. برای اطمینان از ثابت بودن درجه حرارت بخار هنگام کار.فرض می شود که تغییر دمای بخار بیش از 5-10- درجه نباشد.

2. هنگامی که شرایط کار برای حفظ درجه حرارت نامی بخار تغییر می کند ، برای تنظیم دما برای سوپرهیترها و گرم کننده ها به روش قابل اعتماد نیاز است.

3. برای به حداقل رساندن انحراف گرمایی بین لوله های پارالل.

بخار ورودی گرم کننده ها بخار خروجی سیلندر فشار بالا توربین بخار است ، فشار آن حدود 20٪ فشار بخار اصلی است که دمای آن کمی بالاتر از درجه حرارت surnatured است و در نتیجه هم بخار و هم گرما افزایش می یابد.به عنوان مثال ، مقاومت سیستم گرمایش 1 کیلوگرم بر سانتی متر مربع افزایش می یابد ، مصرف بخار توربین بخار 0.3 افزایش می یابد.برای کاهش مقاومت در برابر جریان بخار در بخاری های گرم کننده و بهبود کارایی سیستم گرمایی ، دستگاه های گرم کننده معمولاً دبی کم جرم را اعمال می کنند ، اما در عین حال شرایط خنک کننده دیواره لوله گرم کننده ها بدتر می شود.بنابراین ، برای طراحی سیستم گرمایش نیاز به ساده ای است که مقاومت در برابر جریان را کاهش می دهد.

کاربرد

برای گرم کردن بخار اشباع استفاده کنید ، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.

ارتقاac ظرفیت سوپرهیتر برای افزایش تولید برق

اطلاعات فنی مورد نیاز را از جمله ظرفیت بخار ، درجه حرارت ، دمای مورد نیاز و غیره برای ما ارسال کنید.
