محل منبع: | چین |
نام تجاری: | HD Boiler |
گواهی: | ISO9001 , SGS , TUV , ASME , EN |
شماره مدل: | طبل بخار |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته بندی آماده دریا |
زمان تحویل: | 50 ~ 100 روز |
شرایط پرداخت: | Western Union، L / C، T / T |
قابلیت ارائه: | 400 تن در ماه |
رنگ: | آبی | وضعیت: | جدید |
---|---|---|---|
ساختار: | لوله آب | نوع: | گردش طبیعی |
خروجی: | آب گرم / بخار | بعد، ابعاد، اندازه: | سفارشی |
برجسته: | ASME Boiler Steam Drum,درام دیگ بخار افقی |

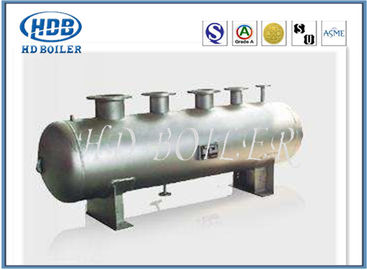

فشار بالا دیگ بخار بخار بخار لوله مبدل حرارتی لوله آب با گواهینامه ASME
توجه
سطح آب درام بخار دیگ بخار یکی از مهمترین پارامترهای نیروگاه برای اندازه گیری و کنترل است.کنترل سطح مناسب آب در دیگ بخار برای کارکرد ایمن دیگ بسیار مهم است.اگر سطح آن خیلی کم باشد ، لوله های دیگ بخار در اثر گرم شدن بیش از حد آسیب می بینند.اگر سطح بیش از حد بالا باشد ، جدا کننده های بخار به درستی کار نمی کنند ، کنترل دما دشوار است و لوله های سوپرهیتر و توربین می توانند در اثر رطوبت یا انتقال مواد شیمیایی تصفیه آب آسیب ببینند.
شرح
1. درام بخار محفظه فشار دیگ بخار است که در اندام فوقانی سیستم گردش خون دیگ بخار قرار دارد.
2. مخزنی از آب / بخار در انتهای بالای لوله های آب است.
3. درام بخار بخار تولید شده در لوله های آب را ذخیره می کند و به عنوان جدا کننده فاز برای مخلوط بخار / آب عمل می کند.
4- بخار از آب جدا شده و سپس در موقعیتی بالاتر از سطح آب که در آنجا حفظ شده تخلیه می شود.
تجهیزات جانبی
1 | اجزای اصلی در سیستم دیگ بخار عبارتند از: بخاری های خوراکی دیگ بخار ، دیگ بخار ، دیگ بخار ، پمپ تغذیه ، اکونومایزر ، دیگ بخار ، سوپرهیتر ، تهویه هوا ، سیستم بخار ، کندانسور و پمپ میعانات. |
2 | علاوه بر این مجموعه ای از کنترل ها برای نظارت بر جریان آب و بخار ، جریان سوخت ، جریان هوا و مواد شیمیایی اضافی وجود دارد. |
جزئیات جداسازی بخار آب
1 | جداسازی اولیه بخار و آب تقریباً تمام بخار آب را از بین می برد به طوری که بخار بسیار کمی از پایین درام به سمت لوله های گرم شده از طریق اتصال خروجی چرخانده می شود (پایین آورنده). |
2 | در جداسازی ثانویه ، بخار از طریق مرحله ثانویه جدا کننده ها یا عناصر اسکرابر (معمولاً صفحات موازی موجدار با فاصله نزدیک) برای حذف قطره نهایی آب عبور می کند.سپس بخار از طریق پورت های مختلف خسته می شود. |
جزییات
درام بخار از مشخصات استاندارد دیگهای لوله آب است.این یک مخزن آب / بخار در انتهای بالای لوله های آب است.درام بخار تولید شده در لوله های آب را ذخیره می کند و به عنوان جدا کننده فاز مخلوط بخار / آب عمل می کند.تفاوت چگالی بین آب سرد و گرم به تجمع "بخار گرمتر" / بخار اشباع شده در بخار بخار کمک می کند.
پیشرفت کار
1. بخار جدا شده از قسمت بالایی طبل خارج شده و برای پردازش توزیع می شود.
2. گرم شدن بیشتر بخار اشباع باعث می شود بخار فوق گرم شده به طور معمول برای راه اندازی توربین بخار استفاده شود.
3. بخار اشباع شده از قسمت بالایی طبل خارج شده و از طریق یک بخاری دوباره وارد کوره می شود.4- مخلوط آب و بخار از طریق لوله های بالابر وارد درام بخار می شود ، داخلی های درام متشکل از دمیستر قطرات آب را از بخار خشک تولید کننده بخار جدا می کنند.
5. آب اشباع شده در پایین درام بخار از طریق لوله پایین آورنده به پایین جریان می یابد.
