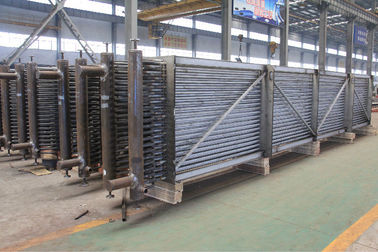

نیروگاه ASME Cfb دودکش گاز
جزئیات محصول
| مواد: | فولاد کربن / فولاد آلیاژی / استیل ضد زنگ | طریقه استفاده: | نیروگاه / آسیاب شکر |
|---|---|---|---|
| نوع: | گردش طبیعی | ساختار: | گرم / لوله آب |
| خروجی: | بخار | سوخت: | ذغال سنگ / گاز / روغن ، بخاری آب |
| برجسته کردن |
بهینه ساز گاز دودکش ASME,بهینه ساز گاز دودکش نیروگاه,cfb بهینه ساز گاز دودکش |
||
توضیحات محصول
ASME استاندارد پایین / فشار زیاد دودکش گاز اقتصادی ساز حرارت اثر با حرارت لوله جامد فین برای نیروگاه
معرفی
بهینه سازهای دیگ بخار دستگاه های تبادل گرما با لوله های پره ای هستند که یک مایع ، گاهی آب را گرم می کنند ، اما گاهی اوقات از هدف جوشاندن مایع فراتر نمی رود.ما می توانیم سه نوع اقتصاد ساز دیگ بخار ، اقتصاد ساز لوله برهنه ، اقتصادساز لوله پره دار H و اقتصاد ساز لوله مارپیچ مارپیچ تولید کنیم.اکونومایزر لوله پره دار H سازنده مبدل حرارتی بسیار کارآمد است که از لوله های پره دار H تشکیل شده است.
در مقایسه با اکونومایزر لوله برهنه ، اقتصادی ساز لوله با پره H می تواند منطقه تبادل حرارت را بزرگ کند و تعداد لوله ها را کاهش دهد.همچنین می تواند سطح جریان گاز دودکش را افزایش دهد تا سرعت جریان گاز دودکش و سایش کاهش یابد.
لوله پرزدار H می تواند به صورت لوله های دو پره دار H ساخته شود ، با استحکام بالا برای قرار گرفتن در ردیف لوله طولانی.
اکونومایزر پره ای مارپیچی یک تجهیزات انتقال حرارت است که به تازگی طراحی شده است و برای غلبه بر سایش جدی و مدت زمان کوتاه سرویس ، از لوله های باله مارپیچی تشکیل شده است.
مشخصات فنی
| شرح | بهینه ساز دیگ بخار |
| مواد | فولاد آلیاژی ، فولاد کربنی ، SA210C ، SA213T22 و غیره |
| استاندارد مواد | ASTM ، EN یا ISO و غیره |
| بعد، ابعاد، اندازه | سفارشی سازی |
| وزن |
حداقل: 10 تن حداکثر: 1000 تن |
| فرآیند ذوب: | EF + LF + VD |
| روند | مواد → شمش → نورد گرم / سرد treatment عملیات حرارتی (عادی سازی + تعدیل) → بازرسی mach ماشینکاری خشن → UT → عملیات حرارتی دوم → ماشینکاری نهایی → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
مشخصات فنی
ساختار مواد
از تعداد زیادی لوله باله مارپیچی ، سر ورودی و خروجی ، خم ، قاب و سایر لوازم جانبی تشکیل شده است.
آرایش ساختار
در آرایش خطی / مبهوت.
تابع
سه مرحله از آب تغذیه در دیگ بخار گرم شده به بخار بیش از حد گرم وجود دارد: پیش گرم کردن آب تغذیه ، تبخیر و گرم شدن بیش از حد.سه مرحله در سه سطح مختلف حرارتی به پایان رسیده است.مدار بخار و آب دیگ بخار از سه سطح مختلف گرمایی و همچنین لوله های اتصال آنها تشکیل شده است.بهینه سازهای دیگ بخار یکی از آنهاست و تجهیزات مناسبی برای پیش گرم کردن آب خوراک است.بنابراین ، این سطح گرمایی با کمترین دما برای سیال کار دیگ بخار در مدار بخار و آب دیگ است.سیال کاری که از این تجهیزات عبور می کند آب تک فاز (صرفه جویی غیر جوش) است.کره (در اکثر موارد) آب تغذیه را در دیگ گرم می کنیم. این باعث بهبود کارایی دیگ و کاهش هزینه های سوخت می شود.
تنوع
بهینه ساز دیگ بخار
| 1 | HDB برای دیگهای بخار کم مصرف کننده تولید می کند که شامل دیگهای بخار با سوخت زغال سنگ ، چوب ، روغن یا سایر سوخت های جامد برای تولید برق از بخار فشار زیاد دیگ بخار است. |
| 2 | این اکونومیزرها معمولاً در قسمت انتهایی دیگ بخار قرار دارند و جهت لوله ها به صورت افقی است. آب تغذیه دیگ بخار از طریق مدارهای اکونومایزر در جهت مخالف جریان گاز (که جریان معکوس نامیده می شود) جریان می یابد. |
| 3 | لوله های برهنه معمولاً به منظور به حداقل رساندن رسوب خاکستر مورد استفاده قرار می گیرند ، اما برخی از OEM های دیگ بخار سازنده خود را با لوله های پره ای ، مارپیچ یا پره بلند طراحی می کنند. |
| 4 | HDB می تواند عناصر اکونومایزر را با لوله های برهنه ، پره ای مارپیچ یا پره بلند تولید کند و در صورت تمایل واحد خود را دوباره به یکی از انواع دیگر لوله ها طراحی کنید.HDB همچنین می تواند هدرهای جایگزین را برای تمام بهینه سازهای دیگ بخار تولید کند. |
بسته بندی دیگ بخار
| 1 | HDB از قابلیت های تولیدی منحصر به فردی برخوردار است که مهندسان Optimus در هنگام طراحی بهینه سازان و سوپرهیت های گیاهی اسید سولفوریک از آن نهایت استفاده را می کنند. |
| 2 | غالباً این امر به واحدهای Optimus اجازه می دهد تا برای بازده انتقال حرارت بالاتر پیکربندی شوند که منجر به کاهش سطح سطح و در نتیجه محصول با قیمت پایین می شود. |
| 3 | HDB از قابلیت های موجود در محل برای پره و خم شدن لوله ها ، ماشین سازی و ساخت هدرها ، حفاری لوله های لوله ، برش و آماده سازی تمام مواد پوشش و انجام تمام جوش های قسمت فشار و پوشش استفاده می کند. |
| 4 | این به HDB امکان کنترل بیشتر توالی و برنامه تولید را می دهد که به ما در دستیابی به رکورد قابل توجه عملکرد تحویل به موقع کمک کرده است. |
اقتصاددان HRSG
| 1 | اکونومایزرهای ماژول های HRSG امروزی با لوله های fintub که به صورت عمودی آویزان هستند ، پیکربندی شده اند.HDB تقریباً برای کلیه شرکتهای نصب شده HRSG سیم پیچ اکونومایزر ساخته و ویژگیهای منحصر به فرد هر یک را درک می کند. |
| 2 | در بسیاری از موارد ، شرکت های بزرگ تمایل دارند که سازنده های خود را از فولاد کربن ساده به یک ماده آلیاژی برای کمک به مقاومت در برابر خوردگی شتابدار جریان (FAC) درون هدرها و خم شدن لوله ها ارتقا دهند. |
| 3 | HDB یک فروشگاه یک مرحله ای برای ساخت اکونومیزر است زیرا ما تمام مواد را آماده می کنیم و تمام قسمت فشار و جوشکاری ضمیمه را انجام می دهیم ، از ریز کردن لوله های لوله ، ساخت هدرها و مونتاژ بسته بندی سیم پیچ. |
ضوابط ساخت و پذیرش
| · | JB / T6512 "دیگ بخار با مقاومت فرکانس بالا در شرایط فن آوری تولید لوله باله مارپیچی جوشکاری" |
| · | HG / T3181 "لوله باله مارپیچی با جوشکاری با فرکانس بالا" |
| · | JB / T6511 "شرایط فنی آزمایش لوله پره ای مارپیچ". |
| · | JB1611 "شرایط مونتاژ جعبه یال دیگ بخار" |
| · | JB / T1612 "شرایط تولید دیگ بخار." |
| · | JB16I3 "شرایط جوشکاری قطعات فشار دیگ بخار." |
* توجه: دیگ بخار HD با توجه به نیاز مشتری می تواند نوع خاصی از صرفه جویی را سفارش دهد.
کنترل کیفیت
1. آزمون تأثیر و گزارش محاسبه مقاومت با اطلاعات مواد کاربردی.
2. گزارش 100٪ NDT (بازرسی غیر مخرب) ورق ، لوله و الکترود فولادی
3. گزارش بازرسی آزمایش اشعه ایکس ، γ و اشعه مایع (درز جوش): برای اطمینان از کیفیت کل دیگ بخار
4. گزارش تست هیدرولیک: اطمینان از فشار کار استاندارد و ایمنی
نکات برجسته محصول
ASME استاندارد پایین / فشار زیاد دودکش گاز اقتصادی ساز حرارت اثر با حرارت لوله جامد فین برای نیروگاه معرفی بهینه سازهای دیگ بخار دستگاه های تبادل گرما با لوله های پره ای هستند که یک مایع ، گاهی آب را گرم می کنند ، اما گاهی اوقات از هدف جوشاندن مایع فراتر نمی رود.ما می توانیم سه نوع اقتصاد ساز دیگ بخ...
