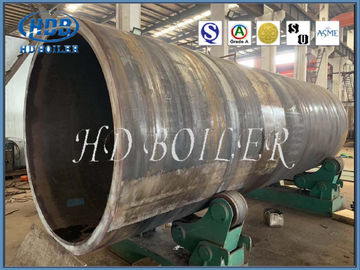

درام بخار دیگ بخار با فشار بالا برای دیگهای بخار نیروگاه ، سرویس طولانی

توضیحات محصول

مفهوم طبل به افت فشار یا افزایش فشار ناشی از گردش آب اشاره دارد.همچنین می توان فهمید که درام تغییر فشاری است که در اثر همجوشی گاز و آب ایجاد می شود.مولکول های هوا و آب در فشار محدود افزایش فشار گاز را افزایش می دهند ، در نتیجه مولکول های جمع آوری فشار تولید می شوند پس از فشار بالا به مقدار مشخصی می رسد.در صنعت ، مخزن درام یک تجهیزات صنعتی است که می تواند فشار هوا و فشار سطح آب تولید شده توسط درام را تحمل کند.

بخار بخار مهمترین جز pressure فشار در دیگهای بخار با گردش طبیعی است.عمدتا در دیگهای بخار فشار متوسط ​​و فشار بالا در تولید برق استفاده می شود.

طبل یک مخزن تحت فشار استوانه ای است که در دیگ بخار لوله های آب برای جداسازی بخار و آب و تصفیه بخار ، تشکیل یک حلقه گردش آب و آب گلدان رشته ای استفاده می شود.وظیفه اصلی آن دریافت آب از اکونومایزر ، جداکردن بخار از آب و تأمین آب به حلقه گردش خون و انتقال بخار اشباع شده به سوپرهیتر است.مقدار کمی آب در طبل وجود دارد که مقدار کمی پس انداز گرما و مواد دارد.با تغییر شرایط کار می توان سرعت تغییر فشار بخار را کاهش داد.هنگامی که منبع تغذیه و بار برای مدت کوتاهی هماهنگ نشوند ، نقش بافر را ایفا می کند.درام به دستگاه های داخلی برای جداسازی بخار آب ، تمیز کردن بخار ، داروی گلدان و تخلیه مداوم فاضلاب برای اطمینان از کیفیت بخار مجهز است ، همانطور که در شکل نشان داده شده است.

درام بزرگترین و گرانترین اجزای فشار آور دیواره ضخیم در دیگ بخار است.درام نه تنها فشار داخلی را تحمل می کند ، بلکه به دلیل نوسان دمای دیواره ناشی از تغییر شرایط کارایی ، تنش گرمایی ایجاد می کند.بنابراین ، شرایط کار نامناسب است ، و به نظارت موثر بر شرایط کار نیاز است.

روش کار

1. مخلوط بخار و آب حاصل از دیواره آب از طریق لوله ورودی بالایی درام وارد درام می شود.در امتداد مجرای باریک حلقوی تشکیل شده توسط دیواره داخلی درام و آستر قوس ، مخلوط آب و بخار را می توان به طور یکنواخت با سرعت جریان مناسب به دیواره داخلی درام منتقل کرد ، بنابراین بر مشکل اختلاف دما بیش از حد بین دیواره های بالا و پایین درام در هنگام راه اندازی و خاموش شدن دیگ بخار و امکان راه اندازی سریعتر.

2. مخلوط آب و بخار ورودی به درام وارد جدا کننده سیکلون آب و بخار می شود و از اینرسی تغییر جهت جریان برای جدا کردن مخلوط آب و بخار استفاده می کند که اولین جداسازی مخلوط آب و بخار است.

3. بخار جدا شده هنوز حاوی مقدار زیادی آب است.از قسمت بالای جداکننده وارد جدا کننده صفحه راه راه می شود.بخار با چند قطره آب از طریق شکاف های بین صفحات راه راه جریان می یابد و فیلم آب بر روی دیواره فلز تشکیل می شود تا به سمت پایین جریان یابد.

4- بخار پس از جداسازی ثانویه در نهایت توسط بخار تمیز می شود و جداسازی جاذبه با استفاده از اختلاف تراکم آب که سومین جداسازی است انجام می شود.

5- پس از سه جداسازی ، بخار از استاندارد کیفیت بخار برخوردار است و از لوله بخار اشباع شده در بالای درام به سوپرهیتر صفحه می رسد.

گردش آب

1. معمولاً در طبل بخار همزیستی بخار و آب وجود دارد.تحت فشار معینی ، دمای بخار آب درام نیز متفاوت است (به جدول خصوصیات محلول آب ، یعنی درجه حرارت اشباع نامی تحت فشار نامی اشاره دارد).اگر در حالت اشباع باشد ، دمای آب همان دمای بخار است.

2. گردش آب در طبل یک چرخه حرارتی همرفت است (به جز تابش گرما از دیواره خارجی طبل و انتقال مستقیم گرما از لوله دود یا دیواره خارجی).گرما در روند حرکت به سمت بالا به دلیل وزن سبک آب گرم رد و بدل می شود.بعد از رسیدن مقدار مشخصی از گرما ، بخشی از آب به حالت گازی تبدیل می شود.

کارکرد

عملکردهای اصلی طبل های بخار به شرح زیر است:

1. این قطب محل اتصال سه فرآیند گرمایش متوسط ​​، تبخیر و گرمایش بیش از حد برای اطمینان از گردش طبیعی آب دیگهای بخار است.

2. در داخل ، جدا کننده بخار آب و دستگاه دمنده مداوم برای اطمینان از کیفیت بخار دیگ وجود دارد.

3. مقدار مشخصی آب داشته باشید ، دارای ظرفیت خاصی برای ذخیره گرما باشید ، سرعت تغییر فشار بخار را کاهش دهید.

4. درام مجهز به فشار سنج ، اندازه گیری سطح آب ، آب تخلیه تصادف ، شیر اطمینان و سایر تجهیزات برای اطمینان از عملکرد ایمن دیگ بخار است.

کارخانه ی ما

دیگ بخار HD در سال 1985 تاسیس شد ، Zhangjiagang Hua Dong Boiler Co. ، Ltd. (تجارت با نام تجاری HD Boiler) ، یک تولید کننده صنعتی حرفه ای است ، تولید دیگ بخار آبگرمکن ، دیگ بخار صنعتی ، دیگ بخار HRSG و انواع قطعات دیگ بخار ، مانند پانل های دیواره آب ، مقرون به صرفه ، پیش گرم کننده هوا ، ابرگرمکن ، هدر ، لوله باله مارپیچی ، لوله H-fin ، لوله های حرارتی و غیره. دیگ بخار HD در پارک صنعتی دونگ لای ، حومه شرقی شهر ژانگ جیا باند واقع شده است.محل کارخانه در حدود 150 کیلومتری بزرگراه تندرو به بندر شانگهای یا 60 کیلومتری جاده ای به سوژو یا ووکسی است که حمل و نقل به راحتی و از همه جهات گسترش می یابد.
