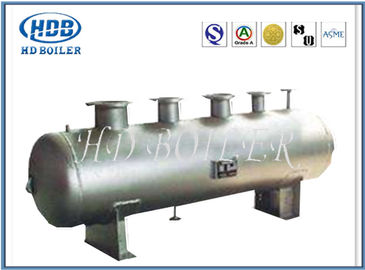

دیگهای بخار بخار زغال سنگ افقی Single Drum ، دیگ بخار بخار زیست توده

توضیحات محصول

طبل یک مخزن تحت فشار استوانه ای است که در دیگ بخار لوله های آب برای جداسازی بخار و آب و تصفیه بخار ، تشکیل یک حلقه گردش آب و آب گلدان رشته ای استفاده می شود.وظیفه اصلی آن دریافت آب از اکونومایزر ، جداکردن بخار از آب و تأمین آب به حلقه گردش خون و انتقال بخار اشباع شده به سوپرهیتر است.مقدار کمی آب در طبل وجود دارد که مقدار کمی پس انداز گرما و مواد دارد.با تغییر شرایط کار می توان سرعت تغییر فشار بخار را کاهش داد.هنگامی که منبع تغذیه و بار برای مدت کوتاهی هماهنگ نشوند ، نقش بافر را ایفا می کند.درام به دستگاه های داخلی برای جداسازی بخار آب ، تمیز کردن بخار ، داروی گلدان و تخلیه مداوم فاضلاب برای اطمینان از کیفیت بخار مجهز است ، همانطور که در شکل نشان داده شده است.

درام بزرگترین و گرانترین اجزای فشار آور دیواره ضخیم در دیگ بخار است.درام نه تنها فشار داخلی را تحمل می کند ، بلکه به دلیل نوسان دمای دیواره ناشی از تغییر شرایط کارایی ، تنش گرمایی ایجاد می کند.بنابراین ، شرایط کار نامناسب است ، و به نظارت موثر بر شرایط کار نیاز است.

روش کار

1. مخلوط بخار و آب حاصل از دیواره آب از طریق لوله ورودی بالایی درام وارد درام می شود.در امتداد مجرای باریک حلقوی تشکیل شده توسط دیواره داخلی درام و آستر قوس ، مخلوط آب و بخار را می توان به طور یکنواخت با سرعت جریان مناسب به دیواره داخلی درام منتقل کرد ، بنابراین بر مشکل اختلاف دما بیش از حد بین دیواره های بالا و پایین درام در هنگام راه اندازی و خاموش شدن دیگ بخار و امکان راه اندازی سریعتر.

2. مخلوط آب و بخار ورودی به درام وارد جدا کننده سیکلون آب و بخار می شود و از اینرسی تغییر جهت جریان برای جدا کردن مخلوط آب و بخار استفاده می کند که اولین جداسازی مخلوط آب و بخار است.

3. بخار جدا شده هنوز حاوی مقدار زیادی آب است.از قسمت بالای جداکننده وارد جدا کننده صفحه راه راه می شود.بخار با چند قطره آب از طریق شکاف های بین صفحات راه راه جریان می یابد و فیلم آب بر روی دیواره فلز تشکیل می شود تا به سمت پایین جریان یابد.

4- بخار پس از جداسازی ثانویه در نهایت توسط بخار تمیز می شود و جداسازی جاذبه با استفاده از اختلاف تراکم آب که سومین جداسازی است انجام می شود.

5- پس از سه جداسازی ، بخار از استاندارد کیفیت بخار برخوردار است و از لوله بخار اشباع شده در بالای درام به سوپرهیتر صفحه می رسد.

ساختار و مواد

شرایط کاری طبل پیچیده است و عواقب تصادفات جدی است.کنترل دقیق ترکیب شیمیایی ، خصوصیات مکانیکی و کیفیت جوشکاری و فرآوری مواد مورد استفاده در طبل ها و گذراندن یک سری آزمایشات دقیق ضروری است.استوانه از بدنه استوانه و سر تشکیل شده است.

1. سیلندر: به قسمت سیلندر درام اشاره دارد.قطر و طول داخلی آن مربوط به حالت گردش خون ، ظرفیت دیگ بخار ، پارامترهای بخار و ساختار تجهیزات داخلی است.درام بخار معمولاً روی دستگاه رول چند رول نورد می شود.دیواره درام دیگ بخار فشار بحرانی بسیار ضخیم است و نمی توان آن را روی پرس غول فشار داد.

2. سر: دیگهای بخار فشار بحرانی معمولاً نیمکره ، دیگهای بخار فشار بالا و فشار فوق العاده فشار بیضی هستند ، دیگهای فشار متوسط ​​از نظر بیضی نسبتاً مسطح هستند و برای نصب و نگهداری دستگاههای داخلی منافذی روی سر دارند.هد بر روی پرس هیدرولیک یا پرس روغن فشار داده می شود.

کارخانه ی ما

دیگ بخار HD در سال 1985 تاسیس شد ، Zhangjiagang Hua Dong Boiler Co. ، Ltd. (تجارت با نام تجاری HD Boiler) ، یک تولید کننده صنعتی حرفه ای است ، تولید دیگ بخار آبگرمکن ، دیگ بخار صنعتی ، دیگ بخار HRSG و انواع قطعات دیگ بخار ، مانند پانل های دیواره آب ، مقرون به صرفه ، پیش گرم کننده هوا ، ابرگرمکن ، هدر ، لوله باله مارپیچی ، لوله H-fin ، لوله های حرارتی و غیره. دیگ بخار HD در پارک صنعتی دونگ لای ، حومه شرقی شهر ژانگ جیا باند واقع شده است.محل کارخانه در حدود 150 کیلومتری بزرگراه تندرو به بندر شانگهای یا 60 کیلومتری جاده ای به سوژو یا ووکسی است که حمل و نقل به راحتی و از همه جهات گسترش می یابد.
