قطعات یدکی دیگ بخار آب دیگ بخار دیگ بخار فولاد کربنی SA210A1
جزئیات محصول
| ضمانتنامه: | 2 سال | مواد: | فولاد |
|---|---|---|---|
| عملکرد: | سطح گرمایش | گواهی: | ASME, SGS, ISO9001 |
| برجسته کردن |
پانل دیواری آب دیگ بخار,لوله دیواری آب دیگ بخار |
||
توضیحات محصول
پانل دیواری آب دیگ بخار نوع غشایی برای دیگهای بخار ذغال سنگ
توضیحات عمومی: پانل دیواری غشای دیگ بخار
پانل های دیواری آب سطح اصلی گرمایش دیگهای بخار است که از تعداد زیادی ردیف لوله فولادی تشکیل شده است و در گوشه دیگ بخار قرار گرفته اند.درون آن آب یا بخار جریان دارد و قسمت خارجی گرمای شعله را در کوره دیگ بخار می پذیرد ، که به طور عمده گرمای تابشی محصولات احتراق در دمای بالا را در کوره جذب می کند.مایع کار در آن بالا می رود و در اثر گرما تبخیر می شود.
نام کامل آن لوله دیواری آب است ، نام قدیمی آن دیواری با آب خنک است که به آن رایزر نیز گفته می شود.معمولاً به صورت عمودی بر روی دیواره داخلی کوره قرار می گیرند ، آنها برای جذب گرمای تابشی توسط شعله و گاز دودکش بالا استفاده می شوند. آنها شکل اصلی سطوح گرمایش برای دیگهای مختلف مدرن ، همچنین قسمتهای اصلی مدار گردش آب هستند .زیرا آنها وظایف خنک سازی و محافظت از دیواره کوره را دارند ، به اصطلاح پانل های دیواری آب.
هنگامی که دیواره آب در ابتدا طراحی شد ، قرار نبود که گرم شود ، بلکه باید کوره را خنک کند تا در اثر دمای بالا آسیب نبیند. پس از آن ، به دلیل عملکرد تبادل حرارت خوب ، به تدریج جای درام بخار را می گیرد قطعات اصلی گرمایش برای دیگهای بخار.آنها سطح حرارتی تبخیری متشکل از لوله های موازی زیادی هستند که روی دیواره داخلی دیگ بخار قرار گرفته اند.عملکرد آنها جذب گرمای تابشی توسط دمای بالا در آتش یا دودکش گاز در کوره و تولید بخار یا آب گرم در داخل لوله ها و همچنین کاهش دمای دیواره کوره است تا از آن محافظت کند.در دیگهای بخار با ظرفیت زیاد ، دمای شعله در کوره بسیار زیاد و شدت تابش گرما بسیار زیاد است.40-50٪ حتی گرما بیشتر توسط دیواره آب جذب می شود. به غیر از دیگهای با ظرفیت کوچک ، سطح اصلی گرمایش تبخیری برای دیگهای بخار لوله فعلی دیواره آب است.
مولفه های
| نام محصول | دیواره آب غشایی |
| منطقه کاربردی | دیگ لوله آب |
| مواد | - فولاد کربن: 20 # ، 20G ، A195 ، A-1
- فولاد آلیاژی: 15CrMoG ، T11
|
| استاندارد | چین GB ، ASME |
| درجه تولید کننده | China A Grade، ABS Certified، TUV Certified |
| دمای کار | دمای اشباع |
| مشخصات لوله | - استفاده معمول: Φ42 ، Φ51 ، Φ57 ، Φ60 میلی متر
- دیگر
|
| ضخامت لوله | طبق نیاز مشتری |
| پیچ لوله (سی سی) | 95 میلی متر ، 100 میلی متر ، 105 میلی متر ، 110 میلی متر |
| ضخامت تخت فولاد | طبق نیاز مشتری |
| خم شدن | خم پنل |

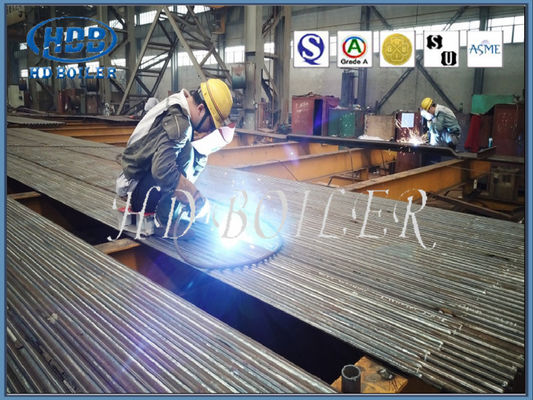

| جوشکاری | GMAW اتوماتیک ، SAW اتوماتیک |
| جوشکاری NDT | 100٪ RT در جوش لب به لب لوله |
| تنگی هوا | عالی |
| آجر کاری | لازم نیست |
مزایای دیواره آب غشایی
(1) اطمینان از آب بندی دیواره کوره و کاهش نشت هوا در محفظه احتراق.
(2) تحقق خنک سازی کامل آب در محفظه احتراق برای جلوگیری از کک شدن در شرایط احتراق شدید مفید است.
(3) زمان خنک سازی راه اندازی و خاموش شدن دیگهای بخار به دلیل ظرفیت ذخیره گرمای کم ، افزایش سریع دما و خنک کننده سریع در محفظه احتراق ، می تواند کوتاه شود.
(4) دیوار کوره لوله کشی مناسب است ، که بار قاب دیگ را بسیار کاهش می دهد و برای تعلیق و بلند کردن راحت است.
(5) در مقایسه با نوع لوله لخت ، ظرفیت جذب حرارت لوله بهبود می یابد.
(6) این باعث افزایش درجه مونتاژ اجزای دیگ بخار ، تسهیل و کاهش کار نصب می شود.
طبقه بندی
اگر با توجه به نوع ساختار ، سه نوع اصلی وجود دارد: نوع لوله برهنه ، نوع غشایی و نوع لوله خاردار. نوع لوله برهنه از کل ردیف لوله های فولادی بدون درز با ساده ترین ساختار تشکیل شده است.غشاء دیواره آب نوعی جوشکاری مشترک بسیاری از لوله های پره ای نورد دیواره آب برای تشکیل یک سطح گرم کننده ترکیبی مهر و موم شده است.این نه تنها می تواند هوای کوره را بهبود بخشد ، نشت هوا را کاهش دهد ، بلکه از دیوار کوره محافظت می کند ، وزن دیواره کوره را کاهش می دهد و ساختار را ساده می کند.دیواره آب لوله سرنیزه نوعی پین است که به طول 20-25 میلی متر و قطر 6-12 میلی متر روی لوله دیواره آب جوش داده می شود و سپس با پلاستیک نسوز ماسه سنگ کروم پوشانده می شود تا جذب گرما در قسمت دیواره آب کاهش یابد و افزایش دما از احتراقمنطقهبرای مواردی که اشتعال سوخت به ویژه دشوار است یا برخی از کوره های تخلیه سرباره مایع مناسب است.با توجه به طرح ، دو نوع دیوار خنک کننده آب وجود دارد.نوع متصل به دیوار و نوع پارتیشن (یعنی گرمایش دو طرفه). اولی عمدتا در دیواره داخلی دیوار کوره تعبیه شده است ، که گرما را از یک طرف جذب می کند ؛ دومی بیشتر در وسط دیگ بخار بزرگ نصب می شود ، که کل کوره را به دو قسمت جداگانه تقسیم می کند و از دو طرف گرم می شود.
معرفی شرکت
شرکت بویلر Zhangjiagang Hua Dong ، با مسئولیت محدود (تجارت با دیگ بخار HD) در سال 1985 تأسیس شد ، نیروگاه تولید می کند.صنعتیاتلاف گرما ؛سوزاندن زبالهزیست تودهدیگ بخار حرارتی آلی و بخار برقی.همراه با طیف گسترده ای از سطوح گرمایشی ، دیگ بخار HD یک سرویس منحصر به فرد از جمله طراحی دیگ بخار ، ساخت ، نصب ، نگهداری و تعویض قطعات فشار دیگ را به بازار می آورد.
