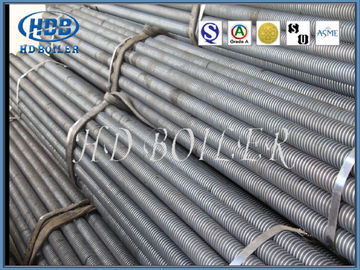

دیگ بخار نیروگاه نیروگاه قطعات لوله ساز Fin لوله برای سودمندی ، عمر طولانی
جزئیات محصول
| وضعیت: | جدید | ساختار: | لوله آب |
|---|---|---|---|
| سوخت: | زیست توده ، ذغال سنگ آتش | فشار: | فشار کم / زیاد |
| دامنه برنامه ها: | نیروگاه ، صنعتی | مشخصات: | سفارشی |
| سطح تولید: | آ | درمان سطحی: | نقاشی شده |
| برجسته کردن |
لوله باله مارپیچی,لوله باله مبدل حرارتی |
||
توضیحات محصول
قطعات دیگ بخار نیروگاه نیروگاه قطعات اکونومایزر برای مفید ، عمر طولانی
عناصر مبدل حرارتی لوله ای دارای ظرفیت بالایی برای انتقال حرارت هستند ، دارای خواص خود تمیزکنندگی عالی هستند و این توانایی را دارند که در بازسازی دیگ بخار ، بازیابی گرمای ضایعات دودکش را ایجاد کنند.ضریب انتقال حرارت همرفتی متناسب با قدم باله است ، اما با ارتفاع و عرض باله نسبت عکس دارد.ظرفیت انتقال حرارت یکپارچه به بازدهی باله ، ضریب انتقال حرارت جابجایی و نسبت پره مربوط می شود.افت فشار با افزایش ارتفاع و عرض باله افزایش می یابد.
به منظور بهبود بازده تبادل حرارتی و افزایش انتقال حرارت سطحی ، لوله های پره دار نوع H در سالهای اخیر به طور گسترده ای در دیگهای بخار و بازیابی حرارت ضایعات مورد استفاده قرار گرفته است.لوله های پره دار نوع H تا حد زیادی از لوله های پره دار مستطیلی مشتق شده اند.لوله های پره دار نوع H به دلیل ساختار شیار منحصر به فرد خود در سطح باله ، عملکرد عالی ضد سایش و ضد رسوب دارند.
ساختار
محصولات ما را می توان با توجه به نیاز مشتریان و موقعیت خود تغییر داد. ما لوله های H-fin ایمن ، قابل اعتماد و کارآمد را طراحی و تولید می کنیم. HD BOILER همچنین سیستم های تضمین کیفیت محصول مستقل را تکمیل کرده است. تولید لوله های H-fin با راندمان انتقال حرارت بالا ، آنها دارای مقاومت در برابر گازهای دودکش هستند و برای یک فضای کوچک طراحی شده اندبه
مزایای
1. مقاومت در برابر سایش عالی
سایش عمدتا به دلیل ضربه و اثر برش ذرات خاکستری بر روی لوله است.سایش در سطح لوله در درجه 30 درجه شدیدترین است.وقتی S1/d = S2/d = 2 ، میزان سایش در اینجا 3 برابر مقدار متوسط است.
به دلیل تغییر جهت جریان هوا ، ردیف دوم شدیدترین سایش را دارد.وقتی S1/d = S2/d = 2 ، ردیف دوم دو برابر سایش ردیف اول است و سایش ردیف بعدی عموما 30 تا 40 درصد بیشتر از ردیف اول است.
ترتیب ردیف اول همان ترتیب ردیف اول در دنباله است. در شرایط مشابه ، حداکثر ساییدگی دسته لوله طولی 3-4 برابر کمتر از بسته لوله بسته است.
سرعت سایش لوله مستقیماً با ضریب عدم یکنواختی سرعت گاز دودکش KV3.33 متناسب است و با ضریب عدم یکنواختی غلظت خاکستر بادی Ku رابطه مستقیم دارد.
اکونومایزر لوله پره دار شکل H به ترتیب مرتب شده است.باله h شکل ، فضا را به چند ناحیه کوچک تقسیم می کند و تأثیر جریان یکنواختی بر جریان هوا دارد.در مقایسه با اکونومایزر لوله نوری ، اکونومایزر باله مارپیچ و اکونومایزر باله طولی با آرایش مبهم ، عمر سایندگی در شرایط دیگر 3-4 برابر بیشتر است.
دمپر جانبی گاز دودکش از قسمت خمش محافظت می کند.
2. کاهش تجمع گرد و غبار
تشکیل خاکستر در پشت و سمت باد لوله اتفاق می افتد. به راحتی می توان لوله را از هم جدا کرد و گرد و غبار کمتری در پشت جمع می شود. در مورد ترتیب لوله به ترتیب ، به دلیل این واقعیت که جریان هوا آسان نیست در پشت لوله ، تجمع خاکستر بیشتری در ترتیب لوله به ترتیب نسبت به ستون اشتباه وجود دارد.
باله نوع h در دو طرف لوله جوش داده می شود که خاکستر جمع نمی کند ، در حالی که جریان هوا مستقیم جریان دارد ، جهت جریان هوا تغییر نمی کند و پره خاکستر جمع نمی کند.
فاصله ای بین 4 تا 4 در وسط باله نوع h باقی مانده است ، که می تواند جریان هوا را هدایت کرده و باله لوله را جمع کرده و گرد و غبار را جمع کند.
از آنجا که زاویه مارپیچی باله جهت جریان را هدایت می کند ، تجمع خاکستر لوله باله جدی تر است و از اکونومایزر که خاکستر سست تشکیل نمی شود نمی توان استفاده کرد. عملکرد میدان نشان می دهد که لوله باله h شکل خاکستر را جمع نمی کند ، در حالی که باله مارپیچی به طور جدی است.
لوله باله طولی با جریان هوا در امتداد باله تشکیل می شود ، زیرا باله روی سطح و پشت خاکستر انباشته جوش داده می شود. برخی مناطق مستعد تجمع گرد و غبار هستند.
باله h شکل که از هر دو طرف یک کانال مستقیم تشکیل می دهد ، بهترین اثر دمیدن را دارد.
3. فضای جمع و جور و هزینه کم
مجموعه لوله بسیار فشرده است و ارتفاع دود دم را به خوبی کاهش می دهد.
وزن کل بسیار کاهش می یابد و بار سیستم تعلیق کاهش می یابد.
کاهش هزینه اکونومایزر و دیگ بخار.
4. مقاومت جانبی دود را کاهش دهید
کاهش هزینه عملیاتی و سرمایه گذاری فن القایی.
5. کاهش اتصال جوش و افزایش قابلیت اطمینان.
پارامترهای فنی
| مورد | لوله پایه OD (میلی متر) |
ضخامت لوله پایه (میلی متر) | ارتفاع باله (میلی متر) | ضخامت باله (میلی متر) | پیچ فین (میلی متر) |
| دامنه | 25.4 میلی متر ~ 1600 میلی متر | 2.5 میلی متر ~ 40 میلی متر | 0.5 میلی متر ~ 20.0 میلی متر | 0.5 میلی متر ~ 3.0 میلی متر | 5 میلی متر ~ 25.4 میلی متر |
| مواد | فولاد کربن ، فولاد آلیاژی ، فولاد ضد زنگ | ||||
| طول | 0 <12000 لیر | ||||
| تولید - محصول | لوله H-fin |
| لوله پایه | جوش داده شده یا بدون درز |
| مواد | فولاد کربنی ، فولاد آلیاژی ، فولاد ضد زنگ ، آلیاژهای غیر آهنی و آلیاژهای نیکل. |
| کاربرد | اکونومایزر H ، تبخیر H ، بخاری H ، بخاری هوای H و غیره |
معرفی شرکت
در سال 1985 تأسیس شد ، Zhangjiagang Hua Dong Boiler Co.، Ltd (معامله به عنوان دیگ بخار HD) ، نیروگاه تولید می کند.صنعتی ؛هدر دادن گرما ؛سوزاندن زباله ؛زیست توده ؛حامل گرمای آلی و دیگهای بخار برقی.همراه با طیف گسترده ای از سطوح گرمایش ، دیگ بخار HD خدمات منحصر به فردی از جمله طراحی دیگ بخار ، ساخت ، نصب ، نگهداری و تعویض قطعات تحت فشار دیگ را به بازار ارائه می دهد.
1. مساحت ساخت 200000 متر مربع
2. 80 مهندس
3. 200 جوشکار کد دار
4. 30 بازرس مجاز (مربیان NDT Level-III)
5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار
6. سیستم کیفیت ISO 9001: 2015
7. گواهی ASME دیگهای بخار قدرت
8. مجوز تمبر ASME 'S' ، 'U' و NB
