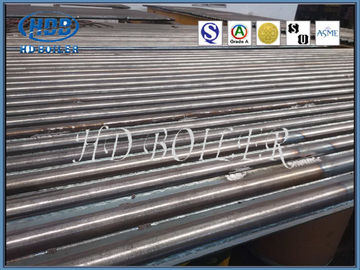

پنل کوره ای دیواری غشایی دیگ بخار گواهینامه ISO با پین
جزئیات محصول
| رنگ: | سفارشی | کاربرد: | دیگ بخار |
|---|---|---|---|
| اندازه: | سفارشی | سطح: | سنباده زدن / منبت کاری |
| گواهی: | ISO900/CE/SGS,ASTM | بندر: | شانگهای |
| وضعیت: | جدید | ||
| برجسته کردن |
پانل دیواری آب دیگ بخار,لوله دیواری آب دیگ بخار |
||
توضیحات محصول
پنل کوره دیواری غشایی دیگ بخار گواهینامه ISO با پین
دیواره غشایی دیگ بخار اطلاعات
دیواره آب هنگام طراحی اصلی ، هدف گرم نمی شود ، اما به محفظه خنک کننده اجاق گاز یا کوره بعداً به دلیل عملکرد تبادل حرارت خوب ، تحت تأثیر درجه حرارت بالا قرار نمی گیرد ، به تدریج درام را جایگزین کنید قسمت اصلی دیگ بخار گرمایش تخمگذار در جداره داخلی کوره از بسیاری از لوله های موازی تبخیری بخار تشکیل شده است نقش دیوار آب جذب یا دود گاز تابش گرما ، شعله درجه حرارت بالا در کوره در لوله برای تولید بخار یا آب گرم و کاهش درجه حرارت کوره است دیوار ، دیوار کوره در دیگ بخار با ظرفیت بزرگ درجه حرارت شعله بسیار بالا است ، شدت تابش گرما در دیگ بزرگ 40 ~ 50 or یا بیشتر از گرمای جذب شده توسط دیواره آب به غیر از چند دیگ بخار با ظرفیت کوچک ، دیگهای مدرن لوله آب همه از دیواره آب به عنوان سطح اصلی گرمایش تبخیری استفاده می کنند
| نام | پانل آب غشایی |
| مواد | فولاد کربن ، آلیاژ فولاد،و غیره. |
| اندازه لوله | Φ38 - 76 میلی متر ، سفارشی سازی |
| استاندارد | ISO ، ASME |
| مدل | تحصیل کرده |
| بعد، ابعاد، اندازه | سفارشی سازی |
| فرایند ساخت | مواد → شمش → نورد گرم / سرد treatment عملیات حرارتی (نرمال سازی + تعدیل) → بازرسی →پرداخت→لوله جوشکاری مشترکمونتاژ →جوشکاری → بازرسی treatment عملیات حرارتیتست فشار هیدرولیک→رنگ آمیزی→ بسته بندی |
| محل نصب | اطراف محفظه احتراق دیگ بخار |
طبقه بندی شده
دیواره آب نوع لوله برهنه
دیواره آب لوله برهنه از لوله فولادی دیگ بخار تشکیل شده است. به طور گسترده ای در دیگهای بخار کوچک و متوسط استفاده می شود. تنگی دیواره آب با نسبت فاصله لوله ها به قطر خارجی لوله d (s / d) اندازه گیری می شود. ظرفیت دیگ بخار است کوچک ، s / d بزرگ است (1.5 ~ 2) ، میزان استفاده از فلز زیاد است ، عملکرد محافظ دیوار کوره ضعیف است ، اغلب از دیوار کوره سنگ آجر استفاده کنید. با افزایش ظرفیت دیگ بخار ، s / d کاهش می یابد (1.1 ~ 1.2) ، استفاده از فلز کم است ، می توان از دیوار کوره سبک استفاده کرد. هنگامی که s / d <1.1 ، می توان از دیواره لوله استفاده کرد. فرآیند تولید دیوار خنک شده با آب سبک ساده است ، به تجهیزات مکانیکی بزرگ احتیاج ندارد ، اما دیگ بخار آب بندی ضعیف است ، ساختار دیواره کوره پیچیده و ساخت آن دشوار است ، ساختار جرثقیل پشتیبانی پیچیده تر است ، نصب هنوز نیاز به توجه کامل به مشکل انبساط حرارتی دارد.
دیواره آب نوع غشایی
دیواره آب از نوع فیلم ساختاری محکم در هوا است که از لوله ها و باله های جوش داده شده ساخته شده است. مزایای نشت کم هوا در کوره ؛ از دیوار لوله می توان برای کاهش بار ساختار فولادی و کاهش هزینه دیگ استفاده کرد. مناسب برای اتخاذ ساختار تعلیق و بهبود سیستم انبساط حرارتی. مناسب برای تولید مکانیزه در مقیاس بزرگ ، میزان مونتاژ بالا ؛ ظرفیت ذخیره سازی حرارت کوچک ، کوتاه شدن زمان شروع و توقف. عیب این است که روند تولید پیچیده تر است. ظرفیت بزرگ ، درجه حرارت بالا و دیگ بخار فشار بالا دیواره آب غشایی را تصویب می کند.
با توجه به مراحل مختلف تولید ، دیواره آب غشایی به سه نوع تقسیم می شود (شکل 1 را ببینید): (1) با ردیف لوله جوش داده شده از جوشکاری ، کار جوشکاری ، اما لوله فین گران است. (2) لوله سبک به علاوه باله ( فولاد تخت) به یک ردیف جوشکاری ، کم هزینه مواد ، پاسخگویی به نیازهای مختلف زمین آسان است ، اما نیاز به دقت فولاد تخت ، نیاز به تجهیزات اتمام دارد. (3) جوشکاری فیوژن لوله سبک ، فین لوله با تشکیل جوش سیم سیم جوشکاری ، بیشتر برای لوله با صفحه کوچک فشار استفاده می شود. گام بین لوله ای دیواره آب غشایی مربوط به فشار دیگ ، بار حرارت کوره و سایر عوامل است ، به طور کلی s / d 1.5 is 1.5 است.
مزایای دیواره آب غشایی
(1) از سفت بودن دیواره کوره اطمینان حاصل کنید و نشت هوا را در محفظه احتراق کاهش دهید.
(2) خنک سازی کامل آب را در محفظه احتراق تحقق بخشید ، که منجر به جلوگیری از کک شدن در شرایط احتراق افزایش یافته می شود.
(3) ظرفیت ذخیره سازی حرارت کوچک ، گرم شدن سریع محفظه احتراق ، خنک کننده سریع ، می تواند شروع دیگ را کوتاه کرده و زمان خنک سازی را متوقف کند.
(4) مناسب برای استفاده از پوشش لوله کوره دیوار ، بنابراین تا حد زیادی بار قاب دیگ بخار را کاهش می دهد ، به راحتی آویزان می شود.
(5) در مقایسه با لوله نور ، ظرفیت جذب حرارت لوله بهبود یافته است.
(6) بهبود درجه پیش ترکیب قطعات دیگ بخار ، راحت و کاهش کار نصب.
نمایه شرکت
Hua Dong Boiler Co.، Ltd. یک شرکت با تکنولوژی بالا است که در زمینه تولید دیگهای بخار تخصص دارد.این شرکت در اوایل سال 1985 تاسیس شده و دارای دو پایگاه تولید است ، این شرکت 400000 ㎡ را با دارایی های ثابت 110،000،000 USD پوشش می دهد.1100 کارمند شامل 150 تکنسین و 600 جوشکار کد دار وجود دارد.Hua Dong دارای پروانه ساخت دیگهای درجه A و مخازن تحت فشار درجه A1 و A2 است که توسط اداره کل نظارت بر کیفیت ، بازرسی و قرنطینه چین صادر شده است.همچنین دارای تمبرهای "S" و "U" "NB" صادر شده توسط انجمن مهندسان مکانیک آمریکا است.در همین حال ، این شرکت دارای گواهینامه ISO9001 ، SO3834 ، EN12952 سیستم مدیریت کیفیت است.
