دیگ بخار صرفه جویی در انرژی لوله فین برای مبدلهای حرارتی صرفه جویی در نیروگاه
جزئیات محصول
| کاربرد: | قطعات بخاری | گواهی: | CE,China Pressure Vessel Pipeline Manufacturing License |
|---|---|---|---|
| مواد باله: | آلومینیوم ، فولاد کربن ، فولاد ضد زنگ | ارتفاع فین: | سفارشی |
| مواد: | فولاد ضد زنگ ، فولاد کربن | بسته بندی: | بسته بندی دریایی لوله باله |
| برجسته کردن |
لوله باله مارپیچی,لوله باله مبدل حرارتی |
||
توضیحات محصول
صرفه جویی در انرژی دیگ بخار لوله بویلر برای نیروگاه نیروگاه مبدل حرارتی
توضیحات محصول

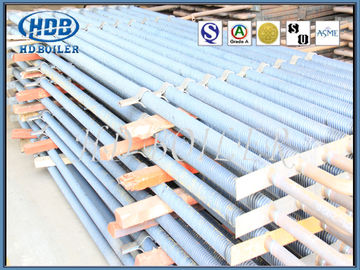

لوله پره ای مارپیچی نوعی شیار مارپیچ با عرض و عمق مشخص است که از قبل روی لوله فولادی پردازش می شود و سپس نوار فولادی روی لوله فولادی روی تراش منبت کاری می شود.در طول فرآیند سیم پیچ ، به دلیل یک نیروی پیش محکم خاص ، کمربند فولادی در شیار مارپیچ محکم فشرده می شود ، بنابراین از یک منطقه تماس خاص بین کمربند فولادی و لوله فولادی اطمینان حاصل می شود.برای جلوگیری از تکان خوردن نوار ، انتهای نوار به لوله فولادی جوش داده می شود.برای قرار دادن آسان ، باید یک شکاف جانبی مشخص بین کمربند فولادی و شیار مارپیچ وجود داشته باشد.اگر شکاف کناری برای ایجاد تداخل خیلی کوچک باشد ، روند هموار موزاییک دشوار است.علاوه بر این ، همیشه مقداری برگشت از کمربند فولادی زخم وجود دارد ، که منجر به اتصال ضعیف بین کمربند فولادی و سطح پایین شیار مارپیچ می شود.باله های منبت کاری شده را می توان روی تجهیزات عمومی با هزینه کم و بازده کم انجام داد.
مزیت - فایده - سود - منفعت
1. مقاومت عالی در برابر سایش
این ساییدگی عمدتا به دلیل تأثیر و برش ذرات خاکستری بر روی لوله است.سایش شدیدترین سطح اطراف لوله در سطح 30 درجه است.وقتی S1 / d = S2 / d = 2 ، میزان سایش در اینجا 3 برابر مقدار متوسط است.
به دلیل تغییر جهت جریان هوا ، ردیف دوم شدیدترین سایش را دارد.وقتی S1 / d = S2 / d = 2 ، ردیف دوم دو برابر سایش ردیف اول است و سایش ردیف بعدی به طور کلی 30٪ تا 40٪ بیشتر از ردیف اول است.
چیدمان ردیف اول همان چیدمان ردیف اول سکانس است. در همان شرایط ، حداکثر سایش بسته طولی لوله 3-4 برابر کمتر از بسته نرم افزاری لوله مبهوت است.
سرعت سایش لوله با ضریب غیر یکنواختی سرعت گاز دودکش KV3.33 متناسب مستقیم است و با ضریب غیر یکنواختی غلظت خاکستر بادی Ku متناسب است.
اکونومایزر لوله پره ای به شکل h به ترتیب ترتیب داده شده است.باله h شکل فضا را به چندین ناحیه کوچک تقسیم کرده و تأثیر جریان یکنواختی بر جریان هوا دارد.در مقایسه با بهینه ساز لوله نوری ، بهینه ساز باله مارپیچ و بهینه ساز باله طولی با آرایش پلکانی ، در شرایط دیگر ، عمر سایش 3-4 برابر بیشتر است.
دمپر کنار گاز دودکش از قسمت خمش محافظت می کند.
2. کاهش تجمع گرد و غبار
تشکیل خاکستر در پشت لوله و در طرف باد قرار دارد. به راحتی می توان لوله را با بی نظمی پاک کرد و گرد و غبار کمتری در پشت جمع می شود. در مورد ترتیب لوله به ترتیب ، به این دلیل که جریان هوا آسان نیست در پشت لوله ، تجمع خاکستر در ترتیب لوله به ترتیب بیشتر از ستون اشتباه وجود دارد.
باله نوع h در دو طرف لوله جوش داده می شود ، که خاکستر جمع نمی شود ، در حالی که جریان هوا مستقیم جریان می یابد ، جهت جریان هوا تغییر نمی کند و باله خاکستر جمع نمی شود.
یک شکاف 4-10 در وسط باله نوع h باقی مانده است که می تواند جریان هوا را برای جارو زدن باله لوله برای جمع شدن گرد و غبار هدایت کند.
از آنجا که زاویه مارپیچ باله جهت جریان را هدایت می کند ، تجمع خاکستر لوله باله جدی تر است و نمی توان از سازنده اقتصادی که خاکستر سست ایجاد نمی کند استفاده کرد. عملکرد میدان نشان می دهد که لوله باله h شکل خاکستر جمع نمی شود ، در حالی که باله مارپیچ به طور جدی است.
لوله جغرافیایی طولی با جریان هوا در امتداد باله تشکیل می شود زیرا باله در سطح و پشت خاکستر جمع شده جوش داده می شود. بعضی از مناطق مستعد تجمع گرد و غبار هستند.
باله h شکل که از هر دو طرف یک کانال مستقیم ایجاد می کند ، بهترین اثر دمیدن را دارد.
3. فضای کم حجم و کم هزینه
مجموعه لوله بسیار جمع و جور است و ارتفاع دود دم را به خوبی کاهش می دهد.
وزن کلی بسیار کاهش یافته و بار سیستم تعلیق کاهش می یابد.
کاهش هزینه اکونومیزر و دیگ بخار انتگرال.
4- مقاومت جانبی دود را کاهش دهید
هزینه بهره برداری و سرمایه گذاری فن القایی را کاهش دهید.
5. اتصال جوشکاری را کاهش دهید و قابلیت اطمینان را افزایش دهید.
پارامتر
| متوسط | هوا ، گاز دودکش ، روغن حرارتی ، آب ، آب نمک ، مبرد و غیره |
| درجه حرارت | مبدل حرارتی استاندارد تا 560 درجه سانتیگراد توسط مواد ویژه می تواند بالاتر باشد |
| مواد لوله | فولاد کربن ، فولاد ضد زنگ ، آلیاژ یا مواد ویژه |
| مواد دنده ای | فولاد کربن ، فولاد ضد زنگ ، فلز غیر آهنی ، آلیاژ یا مواد ویژه |
| عایق حرارتی و درمان سطح | با توجه به مشخصات مشتری |
