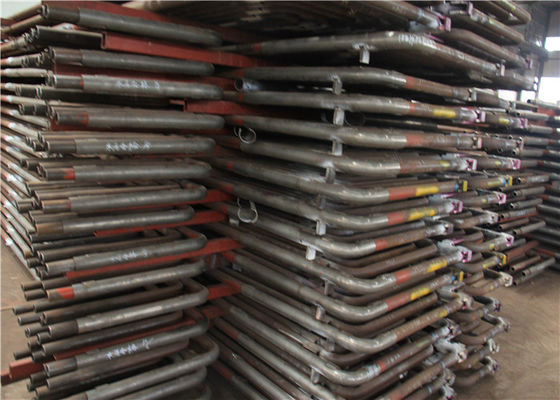

لوله سوپرهیتر مارپانتین فشار قوی برای سیستم بازیابی گرما

لوازم جانبی دیگ بخار سوپرهیتر دیگ بخار نیروگاه ASME

معرفی محصول کویل سوپرهیتر

بیش از حد گرم شدن باعث افزایش کارایی کلی و همچنین جلوگیری از تراکم بیش از حد در آخرین مراحل توربین می شود که از فرسایش تیغه جلوگیری می کند.

از گرمای گازهای احتراق کوره برای از بین بردن رطوبت بخار و گرم شدن بیش از حد بخار استفاده می شود.

سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل شده اند.

گرما از گازهای گرم به بخار موجود در سوپرهیتر در دمای بالا منتقل می شود.

بنابراین مقطع ابتدایی سوپرهیتر در جریان جریان و بخش ثانویه در جریان موازی مرتب می شود تا فشار تنش دیواره لوله را کاهش دهد.



اصلکویل سوپرهیتر

اصل سوپرهیتر مشابه لوله های بخار تولید شوفاژ است.

گازهای گرم در دمای بالا لوله های سوپرهیتر را جارو می کنند و دمای بخار را افزایش می دهند که اندازه آن بستگی به دمای خروجی گاز دارد که از سوپرهیتر و سرعت گاز خارج می شود.

برای گرم کردن بخار اشباع استفاده کنید ، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.

ارتقاac ظرفیت سوپرهیتر برای افزایش تولید برق

اطلاعات فنی مورد نیاز را از جمله ظرفیت بخار ، درجه حرارت ، دمای مورد نیاز و غیره برای ما ارسال کنید. ما بر این اساس طراحی خواهیم کرد.

مشخصاتکویل سوپرهیتر

1. احتراق ذغال سنگ دودکش با دمای بالا آزاد شده توسط ورودی دودکش به دیگ بخار حرارت زباله ، و سپس از طریق سوپرهیتر ، اواپراتور و اکونومایزر ، و در نهایت توسط دودکش تخلیه شده در اتمسفر ، دمای دود خروجی 150 ~ 180 temperature ، دمای گاز دودکش است از دمای بالا تا انتشار گرما توسط دمای اگزوز برای ایجاد آب به بخار استفاده می شود.
2. آب تغذیه شوفاژ ابتدا وارد اکونومایزر می شود که در آن آب گرما را جذب می کند و تا دمای اشباع کمی کمتر از فشار درام گرم می شود و وارد درام می شود.
3. پس از مخلوط شدن آب ورودی به طبل با آب اشباع شده در طبل ، آن را به داخل اواپراتور در امتداد لوله پایین رونده درام می رسانیم تا گرما را جذب کرده و تولید بخار را شروع کند.معمولاً فقط بخشی از آب به بخار تبدیل می شود ، بنابراین مخلوط سودا در اواپراتور جریان دارد.
4. مخلوط آب و بخار از اواپراتور خارج شده و وارد بشکه بالایی گلدان می شود و توسط تجهیزات جداسازی بخار آب جدا می شود.آب به فضای داخلی بشکه گلدان می افتد و برای ادامه جذب گرما و تولید بخار وارد سیستم کاهنده می شود ، در حالی که بخار از قسمت بالایی بشکه گلدان وارد سوپرهیتر می شود و گرما را جذب می کند و بخار اشباع شده را به بخار بیش از حد گرم تبدیل می کند.
5. با توجه به سه مرحله فرآیند تولید بخار مربوط به سه سطح گرمایش ، یعنی اکونومایزر ، اواپراتور و سوپرهیتر ، در صورت عدم نیاز به بخار فوق گرم ، فقط بخار اشباع شده مورد نیاز است ، سوپرهیتر قابل نصب نیست.
6. هنگامی که بخار مجدد گرم می شود ، می توان یک گرم کننده اضافه کرد.

پارامترهای کویل سوپرهیتر

نمایه شرکت

کیفیت محصولات ما با امکانات پیشرفته ، عالی و تجهیزات تولید تضمین می شود.ما 400 مجموعه تجهیزات پردازش و بازرسی پیشرفته از جمله دستگاه برش پلاسما ، تجهیزات حفاری NC ، سیستم جوشکاری اتوماتیک ، تجهیزات جوشکاری و سیستم تشخیص تصویربرداری آنلاین در زمان واقعی و غیره را معرفی کرده ایم که با موفقیت کیفیت عالی محصولات ما را تضمین می کند.
