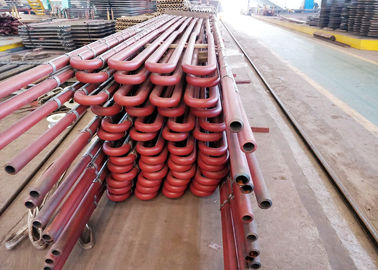

سوپرهیتر افقی و بخاری معکوس فولادی ضد زنگ

شرح سوپرهیتر و بخاری دیگ بخار

برای دیگ بخار نیروگاه ، این یک روش اساسی برای افزایش اقتصاد حرارتی نیروگاه حرارتی با بهبود پارامتر بخار بیش از حد گرم است.افزایش پارامترهای بخار فوق گرم با مواد فلزی محدود می شوند.طراحی سوپرهیترها باید اطمینان حاصل کند که درجه حرارت دیواره خارجی لوله های سطح گرمایش از دمای مجاز مقاومت در برابر اکسیداسیون فولاد کمتر است و در عین حال از مقاومت مکانیکی آن اطمینان حاصل کنید.با توسعه مواد فلزی مورد استفاده در دیگهای بخار ، دیگهای بخار ایستگاه در کشور ما از قبل به طور کلی فشارهای بالا ، دمای بالا (9.8MPa ، 540 درجه) و فشار فوق العاده فشار (13.7 MPa ، 540 و 555 درجه) را اعمال می کنند ، و فشار بحرانی ایجاد کرده اند پارامترها (16.7MPa ، 540 و 555 درجه).اکنون بسیاری از دیگهای بخار از پارامترهای فشار فوق بحرانی (24.5MPa ، 540-570 درجه) استفاده می کنند و حتی تعداد کمی از واحدها نیز از پارامترهای فشار و دما بالاتر استفاده می کنند.

جزئیات بخاری و گرمایش دیگ بخار

در دیگهای بخار مدرن ، میزان جذب حرارت سوپرهیترها و گرم کننده های بیش از نیمی از کل جذب گرما برای سیال در حال کار است ، بنابراین سطوح گرم کننده سوپرهیترها و گرم کننده ها نسبت زیادی در کل سطوح گرمایش دیگهای بخار را تشکیل می دهند و باید آنها را قرار داد در مناطقی که دمای دود بالاتر است ، شرایط کار در بین تمام سطوح گرم کننده بدترین است. دمای دیواره لوله سطوح گرم کننده نزدیک به حداکثر است.دمای مجاز فولاد ، بنابراین آرایش مناسب یک طراحی dnd از بخاری های گرم کننده و گرمایش مجدد از نظر اقتصادی و قابلیت اطمینان برای دیگ بخار بسیار اهمیت دارد.وقتی صحبت از طراحی آنها می شود ، بر اساس اطمینان از ایمنی و قابلیت اطمینان از بخاری و گرمایش مجدد ، صرفه جویی در مصرف فلز در بهترین حالت ، به ویژه برای صرفه جویی در استفاده از فولاد آلیاژی ، بسیار ضروری است.

برای دیگهای بخار در نیروگاههای بزرگ ، بخاریهای گرم کننده و گرمایش مجدد قطعات ضروری هستند ، تا حد زیادی ، ایمنی و اقتصاد دیگهای بخار را تحت تأثیر قرار می دهند.سوپرهیترها سطوح گرمایشی هستند که بخار اصلی را از درجه حرارت surnatured تا دمای بیش از حد گرم شده گرم می کنند و reheater ها سطوح گرمایشی هستند که اگزوز را از سیلندر فشار بالا توربین بخار تا یک درجه حرارت خاص گرم می کنند. هنگام کار مانند بارهای دیگ بخار ، انواع زغال سنگ تغییر می کند ، تنظیم آنها برای اطمینان از دمای خروجی در سطح نامی -10- + 5 درجه است.

برای دیگهای بخار بزرگ در نیروگاهها ، گرمکنها و گرمکنها قسمت زیادی از کل سطح گرمایش را تشکیل می دهند ، آنها باید در مناطقی که دود با دمای بالاتر است ترتیب داده شوند.برای بهبود کارایی گردش حرارتی در نیروگاه ها ، لازم است که پارامترهای اصلی بخار به تدریج بهبود یابد ، افزایش فشار بخار نیاز به افزایش درجه حرارت مربوط به بخار بیش از حد گرم شده دارد ، یا رطوبت اگزوز مرحله بزرگ توربین بخار خواهد بود بیش از حد بالا ، که بر ایمنی آن تأثیر می گذارد.بنابراین ، بخار جریان یافته از سوپرهیترها و گرم کننده ها بخار دمای بالا هستند ، عملکرد انتقال حرارت آنها بسیار بد است ، که تعیین می کند دمای دیواره لوله سوپرهیترها و گرم کننده های بالا زیاد است.

اصل سوپرهیتر و بخاری دیگ بخار

• اصل سوپرهیتر مشابه لوله های تولید بخار دیگ است.

• گازهای داغ در دمای بالا لوله های سوپرهیتر را جارو می کنند و دمای بخار را افزایش می دهند که اندازه آن بستگی به دمای خروجی گاز دارد که از سوپرهیتر و سرعت گاز خارج می شود.

کاربرد سوپرهیتر دیگ بخار و گرمایش مجدد

برای گرم کردن بخار اشباع استفاده کنید ، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.

ارتقاac ظرفیت سوپرهیتر برای افزایش تولید برق

اطلاعات فنی مورد نیاز را از جمله ظرفیت بخار ، درجه حرارت ، دمای مورد نیاز و غیره برای ما ارسال کنید. ما بر این اساس طراحی خواهیم کرد.

تفاوت سوپرهیتر و بخاری دیگ بخار
