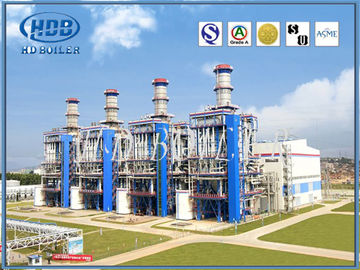

آلیاژ رنگ آمیزی HRSG ژنراتور بخار بازیابی حرارت ، دیگ بخار بازیابی حرارت
جزئیات محصول
| طریقه استفاده: | صنعت و نیروگاه | فشار: | فشار کم / متوسط / زیاد |
|---|---|---|---|
| کاربرد: | گرمایش / آب گرم | مواد: | آلیاژ |
| درمان سطحی: | نقاشی شده | قیمت: | قابل مذاکره |
| برجسته کردن |
دیگ بخار بازیافت حرارت,دیگهای بخار صنعتی و مولد بخار بازیافت حرارت |
||
توضیحات محصول
ژنراتور بخار بازیافت حرارت HRSG Alloy Painted ، دیگ بخار بخار بازیابی حرارت
معرفی محصول
- مولد بخار بازیابی حرارت HRSG متشکل از طبل ، هود متحرک ، دودکش دهان کوره ، دودکش شیب دار 1 قسمت ، دودکش 2 قسمت شیب دار ، دودکش 1 قسمت انتهایی ، دودکش قسمت 2 انتهایی ، لوله تغذیه (لغزش تغذیه) ، مخزن اکسیژن ، دستگاه مهر و موم ازت و پلاگین نیتروژن ، منهول ، فشار و فشار دیفرانسیل ، پشتیبانی از دودکش و آویز.
- HRSG به شش حلقه گردش خون تقسیم می شود.هر حلقه گردش خون از یک لوله پایین و یک لوله افزایش دهنده تشکیل شده است.هر قسمت از آب تغذیه دودکش از طریق درام از طریق لوله پایین به داخل هدر پایین هر دودکش وارد می شود و وارد هر سطح گرم می شود.پس از سطح گرم شده ، بخار در هدر ورودی تولید می شود و سپس توسط بالابر وارد درام می شود.هر دودکش فلنج است.
ویژگی ها
- گاز دودکش با دمای بالا آزاد شده از احتراق با استفاده از زغال سنگ از طریق دودکش به ورودی دیگ بخار حرارت زباله ارسال می شود و سپس از طریق مبدل حرارتی ، اواپراتور و صرفه جویی کننده جریان می یابد و در نهایت از طریق دودکش به جو منتقل می شود.
- دمای گاز اگزوز به طور کلی 150-180 درجه سانتیگراد است و گاز دودکش گرمای آزاد شده توسط دما از دمای بالا به دمای اگزوز برای تبدیل آب به بخار استفاده می شود.
- آب تغذیه شوفاژ ابتدا وارد اکونومایزر می شود و آب گرمای دستگاه را به خود جذب می کند تا به دمای اشباع کمی پایین تر از فشار درام بخار برای ورود به درام برسد.بعد از اینکه آب ورودی به طبل با آب اشباع شده در طبل مخلوط شد ، لوله در حال سقوط زیر طبل وارد اواپراتور می شود تا گرما را جذب کند و شروع به تولید بخار می کند.
- معمولاً فقط بخشی از آب به بخار تبدیل می شود ، بنابراین مخلوط بخار و آب در اواپراتور جریان می یابد..مخلوط آب و بخار از اواپراتور خارج شده و وارد درام بالایی می شود.
- آب توسط تجهیزات جداسازی بخار و آب جدا می شود.
- آب به مخزن آب طبل می افتد و برای ادامه جذب گرما وارد لوله پایین می شود.بخار از قسمت بالایی درام وارد سوپرهیتر شده و گرما را جذب می کند تا بخار اشباع شده به بخار فوق گرم تبدیل شود.
- با توجه به سه مرحله فرآیند تولید بخار ، سه سطح گرم کننده ، یعنی اکونومایزر ، اواپراتور و سوپرهیتر ، در صورت عدم نیاز به بخار بیش از حد گرم شده ، فقط بخار اشباع شده مورد نیاز است و ممکن است سوپرهیتر نصب نشود.هنگامی که بخار مجدد گرم می شود ، می توان یک گرم کننده اضافه کرد.
اصل کار
- سوخت ، گاز و زغال سنگ سوزانده می شود تا گاز دودکش بالا تولید کند تا گرما آزاد شود.
- گاز دودکش با درجه حرارت بالا ابتدا وارد کوره می شود ، سپس وارد دستگاه بازیافت حرارت زباله جعبه دود جلو می شود ، سپس وارد لوله تولید مواد شیمیایی می شود و در نهایت وارد دستگاه بازیابی گرمای ضایعات در دودکش جعبه دود عقب می شود.
- گاز دودکش به گاز دودکش پایین تبدیل می شود و از طریق دودکش به جو منتقل می شود.
- این نوع دیگ بخار بسیار کم مصرف است زیرا دیگ بخار گرما ضایعات استفاده از گرمای آزاد شده توسط احتراق سوخت را بسیار افزایش می دهد.
پارامترها
| ظرفیت خط تولید سیمان t / d | 1000 | 2500 | 5000 | 10000 | |
| جریان ورودی دیگ Nm3 / h | کوره (جلو) | 60000 | 88000 | 243000 | 472000 |
| کوره (دم) | 76000 | 170000 | 328000 | 612000 | |
| دمای گاز ورودی دیگ بخار | کوره (جلو) | 370 | 360 | 380 | 390 |
| کوره (دم) | 360 | 320 ~ 360 | 330 | 330 | |
| تبخیر دارای امتیاز در ساعت | کوره (جلو) | 5.8 | 25/7 | 24 | 50 |
| کوره (دم) | 7.5 | 10 ~ 15.8 | 20. 24.6 | 35.5 | |
| فشار بخار دارای امتیاز Mpa | کوره (جلو) | 1.25 | 1.25 | 1.25 | 1.25 |
| کوره (دم) | 1.25 | 1.25 | 1.25 | 1.25 | |
| درجه حرارت بخار دارای رتبه | کوره (جلو) | 340 | 330 | 350 | 360 |
| کوره (دم) | 340 | 300 ~ 340 | 310 | 310 | |
| ساختار دیگ بخار | کوره (جلو) | عمودی | عمودی | عمودی | عمودی |
| کوره (دم) | عمودی | عمودی و افقی | عمودی و افقی | عمودی | |
مشخصات شرکت
- Hua Dong Boiler Co.، Ltd. یک شرکت با تکنولوژی بالا است که در زمینه تولید دیگهای بخار تخصص دارد.این شرکت در اوایل سال 1985 تاسیس شده و دارای دو پایگاه تولید است ، این شرکت 400000 ㎡ را با دارایی های ثابت 110،000،000 USD پوشش می دهد.1100 کارمند شامل 150 تکنسین و 600 جوشکار کد دار وجود دارد.
- دیگهای بخار "Hua Dong" شامل دیگهای بخار کمکی ، دیگهای بخار HRSG ، دیگهای بخار زغال سنگ ، گاز (گاز) ، بخار آب / آب گرم با دوغاب و دوغاب ، دیگهای حامل حرارت آلی و غیره و دیگ بخار قطعات یدکی (اکونومایزر ، لوله فنلاندی ، هدر ، درام بخار ، سوپرهیتر ، پانل دیواری آب ، پیش گرم کن هوا ، جدا کننده سیکلون و ... که به طور گسترده ای در تولید برق ، تأمین گرما ، مهندسی شیمی ، منسوجات ، مواد غذایی ، کاغذ ، جاده سازی استفاده می شود ، صنایع پلاستیک ، لاستیک و چوب.
- Hua Dong دارای پروانه ساخت دیگهای درجه A و مخازن تحت فشار درجه A1 و A2 است که توسط اداره کل نظارت بر کیفیت ، بازرسی و قرنطینه چین صادر شده است.همچنین دارای تمبرهای "S" و "U" "NB" صادر شده توسط انجمن مهندسان مکانیک آمریکا است.در همین حال ، این شرکت دارای گواهینامه ISO9001 ، SO3834 ، EN12952 سیستم مدیریت کیفیت است.
