سازگار با محیط زیست دیگ بخار احتراق تخت سیال دیگ بخار آسان کار می کند
جزئیات محصول
| سبک: | افقی | خروجی: | آب گرم / بخار |
|---|---|---|---|
| فشار: | بالا | طریقه استفاده: | صنعت / نیروگاه |
| مواد: | فولاد ضد زنگ ضخیم تر | کاربرد: | دیگ مبدل حرارتی ، نیروگاه |
| برجسته کردن |
دیگهای بخار بستر سیال در گردش,دیگ بخار آبگرمکن |
||
توضیحات محصول

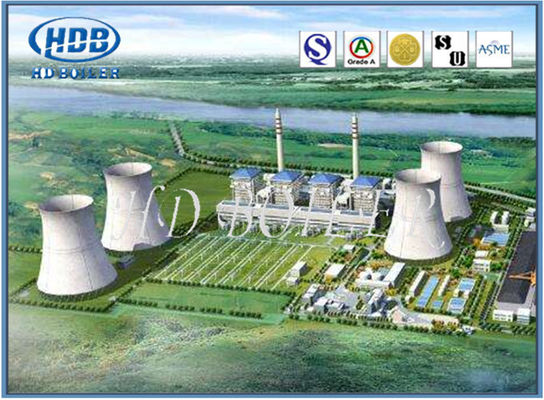

دیگهای بخار فشار قوی افقی سازگار با محیط زیست برای نیروگاه
1. دیگ بخار CFB چیست؟
- دیگ بخار بستر سیال در گردش از تکنولوژی احتراق ذغال سنگ تمیز با بالاترین درجه صنعتی سازی استفاده می کند.
- دیگ بخار بستر سیال در گردش احتراق سیال را تصویب می کند.
- ساختار اصلی آن شامل محفظه احتراق (منطقه فاز متراکم و منطقه فاز رقیق) و کوره بازیافت (شامل سیستم جداکننده جامد گاز و جامد و سیستم بازیافت) است.در مقایسه با فن آوری احتراق بستر سیال حباب دار ، بزرگترین تفاوت در این است که سرعت باد عملکرد بالا است ، که روند واکنش ناهمگن احتراق و گوگرد زدایی را تقویت می کند.
- ظرفیت دیگ بخار را می توان به یک ظرفیت بزرگ قابل قبول برای صنعت برق (600 مگاوات یا بالاتر) گسترش داد.
- دیگ بخار بستر سیال در گردش ، مشکلات اساسی گرماشناسی ، مکانیک ، مواد ، انبساط ، سایش و گرمازدگی و غیره را به خوبی حل کرده و به یک مشکل مهندسی تبدیل شده است.
- فن آوری های پیشرفته برای استفاده از انرژی از سوخت های جامد غیر قابل اشتعال مانند گانگ ذغال سنگ ، شیل نفت ، زباله های شهری ، لجن و سایر ضایعات.
2. سیال شدن دیگ CFB چیست؟
- هنگامی که ذرات جامد در مایع عبور می کنند ، با افزایش تدریجی سرعت مایع ، ذرات جامد شروع به ورزش می کنند و اصطکاک بین ذرات جامد بیشتر و بیشتر می شود ، وقتی سرعت به یک مقدار مشخص برسد ، اصطکاک بین ذرات جامد و آنها گرانش برابر است ، هر ذره می تواند آزادی حرکت داشته باشد ، تمام ذرات جامد حالت جریان مشابهی از پدیده را نشان دادند ، این پدیده سیال نامیده می شود.
- برای ذرات جامد با مایع سیال و جامد ، ذرات به طور یکنواخت در بستر توزیع می شوند ، که به آن "سیال شدن سست" می گویند.
- برای ذرات جامد سیال شده با گاز جامد ، گاز از بستر به طور یکنواخت عبور نمی کند ، ذرات جامد برای حرکت متلاطم به گروه ها تقسیم می شوند ، خلا v موجود در بستر با موقعیت و زمان متفاوت است ، این سیال سازی را سیال سازی "خوشه بندی" می نامند.
- دیگ بخار بستر سیال در گردش به سیال سازی "نوع خوشه" تعلق دارد.
- ذرات جامد (مواد بستر) ، مایعات (هوای سیال شده) و تجهیزات برای تکمیل فرآیند سیال سازی ، بسترهای سیال نامیده می شوند.
3. ساختار دیگ بخار CFB چیست؟
- دیگ بخار از یک درام و حالت گردش طبیعی استفاده می کند.به طور کلی ، به دو شاخه جلو و دم تقسیم می شود.شافت جلو سازه اصلی تعلیق است و توسط دیواره آب غشایی احاطه شده است.از پایین به بالا ، توالی محفظه هوا اولیه ، منطقه فاز متراکم و منطقه فاز رقیق است و از بالا به پایین ، دودکش دم گرمایش با درجه حرارت بالا ، بخاری با درجه حرارت پایین ، بهینه ساز و پیش گرم کننده هوا است.شافت دم سازه ای را پشتیبانی می کند.این دو شافت توسط یک جدا کننده سیکلون عمودی به هم متصل می شوند و قسمت پایین جدا کننده با دستگاه برگشتی و کولر خاکستر متصل می شود.پوشش ضد سایش در داخل محفظه احتراق و جداکننده ، دیوار کوره لوله کشی برای شافت جلو ، صفحه محافظ فلزی خارجی ، دیوار کوره سبک برای شاخه دم وجود دارد و تمام وزن دیگ بخار توسط هشت ستون فولادی تحمل می شود.
- دیگ بخار از احتراق زیر تخت (روغن یا گاز) استفاده می کند ، احتراق مرحله ای ، نسبت هوا اولیه 50-60 accounts است ، گردش خاکستر با سرعت کم است ، جداسازی دمای متوسط خاکستر و تخلیه سرباره به ترتیب توسط سرباره پیچ خنک کننده آب تخلیه ، خنک کننده خاکستر و تخلیه سطل خاکستر جمع کننده گرد و غبار.کوره کلید اطمینان از احتراق کامل سوخت است.از بستر آشفته برای ایجاد میزان سیالیت 3.5-4.5 متر بر ثانیه استفاده می شود و مقطع مناسب کوره طراحی شده است.پوشش نازک (آجر با آلومینا بالا) بر روی لوله دیواره غشا کوره گذاشته شده است.حتی وقتی دیگ بخار سوخت های مختلف را می سوزاند ، می توان بازده احتراق را بالای 98-99٪ حفظ کرد.
- دمای گاز دودکش ورودی جداکننده دمای بالا حدود 800 درجه سانتیگراد است. قطر داخلی سیکلون کوچکتر است و ساختار ساده شده است.فقط یک پوشش نازک ضد سایش (آجر نیترید سیلیکون) در سیکلون مورد نیاز است.عمر مفید آن بیشتر است.میزان گردش خون حدود 10-20 است.
- سیستم انتقال خاکستر در گردش عمدتا از لوله برگشت ، دستگاه برگشت ، لوله سرریز و کولر خاکستر تشکیل شده است.
- روند تنظیم سیستم کنترل دمای بستر به صورت خودکار است.در کل دامنه بار ، مقدار ثابت دمای بستر فاز متراکم بین 850 تا 950 درجه سانتیگراد حفظ می شود که بهترین دمای گوگرد زدایی است.وقتی کنترل اتوماتیک به کار نیفتد ، می توان دمای ثابت بستر را به صورت دستی حفظ کرد.
- حفاظت از محیط زیست و صرفه جویی در انرژی مهمترین ملاحظات در توسعه بلند مدت کشورهای مختلف است.دیگهای بخار بستر سیال گردشی بر اساس همین نکته ساخته می شوند.قابلیت اطمینان بالا ، پایداری بالا ، میزان استفاده بالا ، بهترین ویژگی های حفاظت از محیط زیست و سازگاری گسترده با سوخت ، به ویژه برای سوخت های پایین تر ، توجه بیشتری را به خود جلب کرده و کاملاً متناسب با شرایط ملی چین و مزایای توسعه است.
4. مزایای دیگ بخار CFB چیست؟
بیشترین انعطاف پذیری سوخت
• بهترین راه حل کلی برای سوخت های با رطوبت بالا.
• قابلیت سوزاندن سوختهای حاوی مقادیر متوسط قلیایی.
• در احتراق سوخت از رطوبت بسیار پایین به شدید بالا رده بالا مهارت دارد.
کارایی بالاتر
• کمترین اکسیژن اضافی مورد نیاز برای احتراق کامل.
• کمترین کربن نسوخته.
بالاترین خروجی های مجاز
• بیشترین فشار
• بالاترین دما
• جریان بخار (حداکثر 1،000،000 PPH).
5. برخی از پارامترها
| مورد | واحد | مشخصات | |
| مدل | HD-35 / 3.82-M | HD-35 / 5.3-M | |
| تبخیر دارای امتیاز | t / h | 35 | |
| فشار بخار دارای رتبه | MPa | 3.82 | 5.3 |
| درجه حرارت بخار | ℃ | 450 | 450 |
| دمای آب را تغذیه کنید | ℃ | 150 | 150 |
| نوع سوخت | آنتراسیت ، ذغال سنگ لاغر ، ذغال سنگ قیر ، لیگنیت ، کک نفتی ، نسیم و غیره | ||
| ارتفاع کوره | م | 22 | |
| قسمت کوره | متر2 | 9.6 | |
| تعداد فیدر ذغال سنگ | واحد | 2 | |
| حالت ترموستات فوق بخاری | اسپری ضد بخاری | ||
|
کربن نسوخته (ذغال سنگ بتمنس) |
٪ | <6 | |
| دمای هوا قبل از بخاری | ℃ | 140 | |
| دمای گاز اگزوز | ℃ | 145 | |
6. چرا باید دیگ بخار CFB را انتخاب کنید؟
- 1100 کارمند ، 400000 ㎡ با دارایی ثابت بالغ بر 110،000،000 USD ، 34 سال تجربه ، ISO9001 ، SO3834 ، EN12952 دارای گواهینامه ، 150 کیلومتر بزرگراه به شانگهای،60km جاده دولتی به سوژو یا Wuxi ، به این ترتیب ما پیشنهادات با کیفیت برتر و رقابتی را برای مشتریان با ارزش جهانی حفظ می کنیم.
- محصولات اصلی ما را پوشش می دهد دیگهای بخار ، دیگهای بخار HRSG ، دیگهای بخار آب / آب گرم با زغال سنگ ، دوغاب و زباله ، دیگهای بخار حامل حرارت آلی ، و غیره لوله ، سربرگ ، درام بخار ، سوپرهیتر ، پانل دیواری آب ، پیش گرم کننده هوا ، جداکننده سیکلون و غیره صنایع شاغل
7. چگونه با ما تماس بگیریم؟
