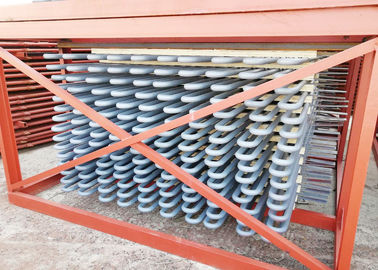

لوله های سوپرهیتر برهنه خمیده فولادی ضخیم با فرکانس بالا برای دیگ بخار

فرکانس بالا ضخیم تر از جنس استنلس استیل خم کن لوله بخاری فوق العاده بخاری برای دیگ بخار

معرفی محصول

• سوپرهیتر بخشی از دیگ بخار است که بخار را از دمای اشباع تا دمای بیش از حد گرم می کند.این همچنین یک سوپرهیتر بخار نامیده می شود. سوپرهیتر را می توان با توجه به حالت انتقال حرارت به نوع همرفت ، نوع شعاعی و نیمه شعاعی تقسیم کرد. با توجه به ویژگی های ساختار ، می توان آن را به نوع لوله مارپیچ ، نوع صفحه ، دیوار تقسیم کرد نوع و نوع دیوار. آنها از لوله های موازی و منیفولد ورودی و خروجی تشکیل شده اند.
• اکثر دیگهای بخار صنعتی دارای بخاری فوق گرم نیستند زیرا بسیاری از فرآیندهای صنعتی و امکانات زندگی فقط به بخار اشباع شده احتیاج دارند. در نیروگاه ها ، لوکوموتیوها و دیگهای بخار دریایی ، معمولاً سوپرهیتر برای بهبود بازده حرارتی کل نیروگاه بخار نصب می شود.

کارکرد

1. سوپرهیتر بخار اشباع شده است که در دمای مشخصی از تجهیزات بخار گرم شده گرم می شود.

2. پس از گرم شدن بخار اشباع شده به بخار فوق گرم ، ظرفیت کار بخار در توربین بخار بهبود می یابد ، یعنی آنتالپی مفید بخار در توربین بخار افزایش می یابد ، بنابراین بازده چرخه موتور گرما بهبود می یابد.

3. علاوه بر این ، استفاده از بخار گرم همچنین می تواند رطوبت خروجی بخار توربین بخار را کاهش دهد ، از خوردگی تیغه توربین بخار جلوگیری کند و شرایط مناسب را برای کاهش بیشتر فشار خروجی بخار و عملکرد ایمن توربین بخار ایجاد کند .

شکل گیری

تغییر در شرایط کار دیگ بخار ، مانند سطح بار ، تغییر سوخت ، تغییر شرایط احتراق و غیره ، همه در دمای بخار خروجی سوپرهیتر تأثیر دارند ، بنابراین در دیگهای بخار نیروگاه ها ابزاری برای تنظیم دمای بخار خروجی دیگ بخار وجود دارد تا در پایدار باشد مقدار مشخص شده. ابزارهای معمول استفاده شده عبارتند از:

(1) با جت آب یا کاهنده درجه حرارت نوع سطح به طور مستقیم درجه حرارت بخار را تنظیم کنید ؛

(2) با مشعل چرخشی برای تغییر درجه حرارت دود خروجی کوره.

(3) با تنظیم چرخش دود جذب حرارت سوپرهیتر. هنگامی که بار دیگ افزایش می یابد ، مقدار افزایش دما بخار ورودی و خروجی سوپرهیتر جریان افزایش می یابد ، در حالی که مقدار افزایش درجه حرارت سوپرهیتر تابشی کاهش می یابد. اگر سوپرهیتر همرفت ، تابشی سوپرهیتر و سوپرهیتر نیمه تابشی به درستی ترکیب و پیکربندی شده اند ، دمای بخار خروجی با تغییر شرایط بار و احتراق می تواند کمتر تغییر کند. جذب گرما و سرعت جریان بخار لوله های موازی در پشته سوپرهیتر در عملکرد متفاوت خواهد بود. برای جلوگیری از درجه حرارت بیش از حد در لوله های جداگانه ، بخاری گرمایش به چند گروه لوله در دیگهای بخار بزرگ تقسیم می شود.بخار هر گروه لوله با یک جعبه جمع کننده در خارج از کوره مخلوط می شود و از لوله راهنمای بخار برای انتقال هر گروه لوله استفاده می شود ، به طوری که از اختلاف دما بیش از حد بین هر لوله جلوگیری می شود.

تفاوت

توجه

• گرمایش بیش از حد باعث افزایش کارایی کلی و همچنین جلوگیری از چگالش زیاد در آخرین مراحل توربین می شود که از فرسایش تیغه جلوگیری می کند.
• از گرمای گازهای احتراق کوره برای از بین بردن رطوبت بخار و گرم شدن بیش از حد بخار استفاده می شود.
• سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل شده اند.
• گرما از گازهای گرم به بخار موجود در سوپرهیتر در دمای بالا منتقل می شود.
• بنابراین بخش مقدماتی سوپرهیتر در جریان جریان و بخش دوم به صورت موازی مرتب می شود تا فشار دما دیواره لوله را کاهش دهد.

اطلاعات شرکت

Hua Dong Boiler Co.، Ltd. یک شرکت با تکنولوژی بالا است که در زمینه تولید دیگهای بخار تخصص دارد.این شرکت در اوایل سال 1985 تاسیس شده و دارای دو پایگاه تولید است ، این شرکت 400000 ㎡ را با دارایی های ثابت 110،000،000 USD پوشش می دهد.1100 کارمند شامل 150 تکنسین و 600 جوشکار کد دار وجود دارد.هوآ دونگ دارای مجوز ساخت دیگهای درجه A و مخازن تحت فشار درجه A1 و A2 است که توسط اداره کل نظارت بر کیفیت ، بازرسی و قرنطینه چین صادر شده است.همچنین دارای تمبرهای "S" و "U" "NB" صادر شده توسط انجمن مهندسان مکانیک آمریکا است.در همین حال ، این شرکت دارای گواهینامه ISO9001 ، SO3834 ، EN12952 سیستم مدیریت کیفیت است.
