محل منبع: | چین |
نام تجاری: | HD Boiler |
گواهی: | ISO9001, Grade A, ASME, SGS, EN |
شماره مدل: | پانل دیواره آب |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
قیمت: | negotiable |
جزئیات بسته بندی: | بسته بندی دریایی |
زمان تحویل: | 30 روز کاری |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 500 تن / ماه |
رنگ: | سفارشی | مواد: | سیم فولادی / سیم ضد زنگ |
---|---|---|---|
کاربرد: | صنعت / نیروگاه | مزیت - فایده - سود - منفعت: | نصب آسان |
طریقه استفاده: | دیوار خارجی / داخلی ، عایق ساختمانی | اندازه: | سفارشی |
عملکرد: | کوره را از آسیب دمای بالا خنک کنید | گواهی: | ISO900/CE/SGS,ISO9001 |
برجسته: | پانل دیواری آب دیگ بخار,لوله دیواری آب دیگ بخار |

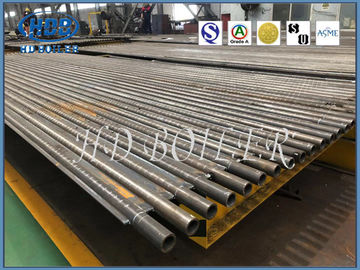

کارایی بالا پانل های دیواری آب با دوام HD دیگ بخار ژانگ جیا باند کارخانه شهر
توضیحات محصول
از پانل های دیواری آب در دیگهای بخار امروزی برای کاهش اتلاف حرارت به دلیل خاصیت گاز سفت بودن و کاهش هزینه های عایق استفاده می شود.ما برای دستیابی به شکل دلخواه پانل هایی که می توانند Stub Welded to Headers را داشته باشند ، پانل های دیواری آب را با استفاده از دستگاه های جوشکاری خودکار به لوله ها و دستگاه های بزرگ پنل Tube Panel تولید می کنیم.ما پانل ها را با منافذ سوراخ سوراخ یکپارچه در پانل ها عرضه می کنیم.
معرفی کنید
پانل های دیواری آب معمولاً به صورت عمودی بر روی دیواره داخلی دیواره کوره گذاشته می شوند ، عمدتا برای جذب گرمای تابشی منتشر شده توسط شعله و گاز دودکش در دمای بالا در کوره استفاده می شود. این نوع اصلی انواع تبخیر کننده انواع گرما است از دیگهای بخار مدرن و جز component اصلی حلقه گردش آب دیگ بخار است. به دلیل خنک کننده و محافظت از دیوار کوره ، بنابراین نام آن را بخوانید.
دیواره آب در ابتدا نه برای گرم شدن بلکه برای خنک کردن کوره از آسیب دمای بالا طراحی شده است. بعداً ، به دلیل عملکرد خوب تبادل گرما ، به تدریج درام بخار را به عنوان قسمت اصلی گرمایش دیگ جایگزین کرد.
سطح گرمایشی تبخیری ، که بر روی دیواره داخلی محفظه دیگ بخار قرار می گیرد و از بسیاری از لوله های موازی تشکیل شده است. عملکرد دیواره آب جذب گرمای تابشی شعله درجه حرارت بالا یا گاز دودکش در محفظه کوره ، تولید بخار یا آب گرم است در لوله ، و درجه حرارت دیواره کوره را کاهش دهید تا از دیوار کوره محافظت کند. در یک دیگ بخار با ظرفیت زیاد ، دمای شعله در کوره بسیار زیاد است ، شدت تابش گرما بسیار زیاد است. از پنجاه تا پنجاه درصد یا بیشتر گرما در دیگ بخار توسط دیواره آب جذب می شود. به غیر از چند دیگ بخار با ظرفیت کم ، دیگهای لوله مدرن آب دیواره خنک کننده آب را به عنوان سطح اصلی گرمایش از تبخیر می گیرند.
با توجه به نوع ساختار ، سه نوع اصلی از نوع لوله نور ، نوع غشایی و نوع لوله خار وجود دارد. دیواره آب لوله نوری از یک ردیف کامل از لوله های فولادی بدون درز تشکیل شده است که دارای ساده ترین ساختار است. دیوار بسیاری از پره های دیواری آب نورد لوله خوب جوشکاری یکدیگر با هم ، به طوری که برای تبدیل شدن به یک سطح گرمایش کامپوزیت مهر و موم شده ، نه تنها می تواند هوای کوره را بهبود بخشد ، نشت هوا را کاهش دهد ، بلکه همچنین می تواند از دیوار کوره محافظت کند ، به طوری که کاهش وزن دیواره کوره ، ساده سازی ساختار ؛ دیواره آب لوله خاردار در لوله آب جوشکاری بسیاری از طول 20 ~ 25 میلی متر ، قطر 6 ~ 12 میلی متر پین است ، و سپس پلاستیک نسوز سنگ معدن کروم استفاده می شود ، به منظور کاهش دیواره آب بخشی از جذب گرما ، بهبود درجه حرارت منطقه احتراق ، مناسب برای آتش سوزی به ویژه در موارد دشوار یا برخی از کوره های سرباره مایع. برای ترتیب دادن یک مکان را فشار دهید ، نوع دیوار اضافه کنید و بین آن قرار بگیریدنوع خنک کننده آب نوع (یعنی گرمایش دو طرفه). نوع اول عمدتا در دیواره داخلی دیوار کوره تعبیه شده و گرما را از یک طرف جذب می کند. دومی بیشتر در وسط کوره بزرگ دیگ بخار نصب می شود ، کل کوره به دو قسمت مستقل از هم جدا شده و از دو طرف گرم می شود.
پارامتر
نام | پانل دیواری آب |
مواد | فولاد کربن ، آلیاژ ، فولاد ضد زنگ |
اندازه لوله | Φ38 - 76 میلی متر ، یا در صورت لزوم |
استاندارد | ISO ، ASME |
مدل | تحصیل کرده |
کاربرد | قابل انعطاف در اطراف محفظه احتراق دیگ بخار است |
امکانات
1. گزارش محاسبه مقاومت با اطلاعات مواد کاربردی ؛
2. گزارش 100٪ NDT (بازرسی غیر مخرب) ورق فولادی ، لوله و میله جوشکاری ؛
3. گزارش بازرسی اشعه ایکس 100٪ (درز جوش): برای اطمینان از کیفیت کل دیگ بخار.
4. گزارش تست هیدرولیک: اطمینان از فشار استاندارد کار و ایمنی
مزیت ها
1. اطمینان از آب بندی دیواره کوره و کاهش نشت هوا در محفظه احتراق.
2. تحقق بخشیدن به خنک سازی کامل آب در محفظه احتراق ، که منجر به جلوگیری از کک شدن در شرایط احتراق شدید می شود.
3. ظرفیت ذخیره گرما کم ، گرم شدن سریع و خنک کننده محفظه احتراق ، که می تواند زمان خنک کننده شروع و توقف دیگ را کوتاه کند.
4. برای استفاده از دیوار کوره لوله گذاری مناسب است ، که بار قاب دیگ بخار را بسیار کاهش می دهد و تعلیق را تسهیل می کند.
5 در مقایسه با لوله نور ، ظرفیت جذب حرارت لوله بهبود یافته است.
6. بهبود سطح پیش مونتاژ اجزای دیگ بخار ، تسهیل و کاهش حجم کار نصب.
گواهینامه ها
معرفی شرکت
شرکت بویلر Zhangjiagang Hua Dong ، با مسئولیت محدود (تجارت با دیگ بخار HD) در سال 1985 تأسیس شد ، نیروگاه تولید می کند.صنعتیاتلاف گرما ؛سوزاندن زبالهزیست تودهدیگ بخار حرارتی آلی و بخار برقی.همراه با طیف گسترده ای از سطوح گرمایشی ، دیگ بخار HD یک سرویس منحصر به فرد از جمله طراحی دیگ بخار ، ساخت ، نصب ، نگهداری و تعویض قطعات فشار دیگ را به بازار می آورد.
