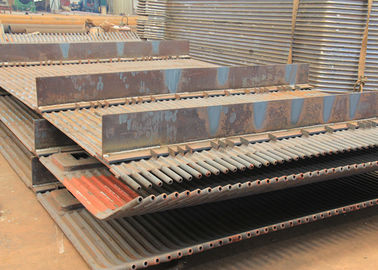

دیواره غشایی دیگ بخار صنعتی برای بازیافت آب ، جوشکاری خودکار غوطه ور
جزئیات محصول
| وضعیت: | جدید | سوخت: | ذغال سنگ / گاز / ذغال سنگ / حرارت آب |
|---|---|---|---|
| نوع: | ذخیره انرژی | مواد: | فولاد کربن / استیل ضدزنگ و غیره |
| مشخصات: | سفارشی | بسته بندی: | بسته بندی آهن قاب |
| برجسته کردن |
پانل دیواری آب دیگ بخار,لوله دیواری آب دیگ بخار |
||
توضیحات محصول
پانل های دیواری آب دیگ بخار صنعتی برای بازیافت آب ، جوشکاری خودکار غوطه ور
معرفی محصول
از پانل های دیواری آب در دیگهای بخار امروزی برای کاهش اتلاف حرارت به دلیل خاصیت گاز سفت بودن و کاهش هزینه های عایق استفاده می شود.ما برای دستیابی به شکل دلخواه پانل هایی که می توانند Stub Welded to Headers را داشته باشند ، پانل های دیواری آب را با استفاده از دستگاه های جوشکاری خودکار به لوله ها و دستگاه های بزرگ پنل Tube Panel تولید می کنیم.ما پانل ها را با منافذ سوراخ سوراخ یکپارچه در پانل ها عرضه می کنیم.
توضیحات محصول
لوله دیواره آب بصورت عمودی در اطراف کوره قرار گرفته است و عملکرد اصلی آن جذب مقدار زیادی گرمای تابشی از گاز دودکش در دمای بالا و همزمان کاهش آسیب سرباره و گاز دودکش در دمای بالا است. به دیواره کوره محافظت کنید و از دیواره کوره محافظت کنید. انتهای پایینی لوله دیواره آب به جعبه جمع کننده پایین متصل است که از طریق لوله نزولی به فضای آب بشکه گلدان متصل می شود.انتهای فوقانی مستقیماً به بشکه بالایی گلدان متصل است ، یا از طریق لوله بخار به جعبه جمع کننده فوقانی متصل می شود و به بشکه گلدان متصل می شود و سیستم گردش آب دیواره آب را تشکیل می دهد.
لوله دیواره آب معمولاً هیچ را تصویب نمی کند.10 یا نه20 لوله فولادی بدون درز با قطر بیرونی 51 ~ 76 میلی متر و ضخامت دیواره 3.5 ~ 6.0 میلی متر. فاصله مرکز لوله به طور کلی 1 قطر خارجی لوله است. 25 ~ 2 بار ، لوله سبک و لوله باله در دیگ بخار صنعتی به طور کلی از دیواره آب لوله سبک استفاده می شود. به منظور کاهش وزن دیواره کوره ، از لوله های پره ای اغلب برای تشکیل دیواره خنک کننده آب غشایی برای دیگ بخار سریع استفاده می شود ، که می تواند از دیوار کوره محافظت کند با دقت بیشتر ، درجه حرارت دیواره کوره را تا حد زیادی کاهش دهید و وزن و ضخامت دیواره کوره را کاهش دهید.
لوله دیواره آب به طور کلی در قسمت بالایی ، قسمت پایین انبساط آزاد ثابت می شود. جعبه جمع کننده لوله لوله دیواره آب روی براکت ثابت شده یا با بشکه گلدان بالایی متصل می شود ، و جعبه جمع کننده پایین توسط لوله دیواره آب. لوله دیواره آب خود محدود به حرکت در امتداد جهت افقی توسط قلاب است ، به طوری که فقط می تواند به بالا و پایین بلغزد.
جعبه های جمع آوری بالا و پایین لوله های دیواره آب از لوله های فولادی بدون درز با قطر بزرگتر ساخته شده اند. هر دو انتهای جعبه جمع آوری دارای سوراخ های دستی برای حذف مقیاس هستند. جعبه جمع کننده پایین نیز با یک لوله فاضلاب منظم به سرباره رسوب داده شده در آب دیگ را بردارید و در هنگام خالی بودن دیگ بخار استفاده کنید.
مزایای
1. اطمینان از آب بندی دیواره کوره و کاهش نشت هوا در محفظه احتراق.
2. در اتاق احتراق به خنک سازی کامل آب دست یابید ، که برای جلوگیری از کک شدن در صورت احتراق شدید مفید است.
3. با ظرفیت ذخیره گرمای کم ، محفظه احتراق به سرعت گرم می شود و به سرعت سرد می شود ، که می تواند زمان خنک کننده شروع و توقف دیگ را کوتاه کند.
4. مناسب برای استفاده از دیواره کوره لوله کشی است ، به طوری که بار قاب دیگ بخار را بسیار کاهش می دهد و تعلیق را تسهیل می کند.
5 در مقایسه با لوله نور ، ظرفیت جذب حرارت لوله بهبود یافته است.
6. بهبود سطح پیش مونتاژ قطعات دیگ بخار ، راحت و کاهش کار نصب.
جزییات محصول
| نام | پانل آب غشایی |
| مواد | فولاد کربن ، آلیاژ ، فولاد ضد زنگ |
| اندازه لوله | Φ38 - 76 میلی متر ، یا در صورت لزوم |
| استاندارد | ISO ، ASME |
| مدل | تحصیل کرده |
| کاربرد | قابل انعطاف در اطراف محفظه احتراق دیگ بخار است |
امکانات
1. گزارش محاسبه مقاومت با اطلاعات مواد کاربردی ؛
2. گزارش 100٪ NDT (بازرسی غیر مخرب) ورق فولادی ، لوله و میله جوشکاری ؛
3. گزارش بازرسی اشعه ایکس 100٪ (درز جوش): برای اطمینان از کیفیت کل دیگ بخار.
4. گزارش تست هیدرولیک: اطمینان از فشار کار استاندارد و ایمنی.
مزایای
1. اطمینان از آب بندی دیواره کوره و کاهش نشت هوا در محفظه احتراق.
2. تحقق بخشیدن به خنک سازی کامل آب در محفظه احتراق ، که منجر به جلوگیری از کک شدن در شرایط احتراق شدید می شود.
3. ظرفیت ذخیره گرما کم ، گرم شدن سریع و خنک کننده محفظه احتراق ، که می تواند زمان خنک کننده شروع و توقف دیگ را کوتاه کند.
4. برای استفاده از دیوار کوره لوله گذاری مناسب است ، که بار قاب دیگ بخار را بسیار کاهش می دهد و تعلیق را تسهیل می کند.
5 در مقایسه با لوله نور ، ظرفیت جذب حرارت لوله بهبود یافته است.
6. بهبود سطح پیش مونتاژ اجزای دیگ بخار ، تسهیل و کاهش حجم کار نصب.
گواهینامه ها
دیگ بخار HD بهترین امکانات را در کلاس ارائه می دهد ، از جمله
- مساحت ساخت 200000 متر مربع
- 150 مهندس
- 600 جوشکار کد دار
- 60 بازرس مجاز (از جمله مربیان سطح NDT)
- درجه Aمجوزهای طراحی و ساخت دیگ بخار (صادر شده توسط اداره امور نظارت و بازرسی کیفیت)
- ایزو 90001: 2008 سیستم کیفیت
- مثل من گواهی دیگ بخار کمکی
- ASME'S '،' U ' و توجه داشته باشید مجوز تمبر
نکات برجسته محصول
