نیروگاه نیروگاهی / نیروگاهی با استفاده از پانل های دیواری آب انتقال یافته
جزئیات محصول
| وضعیت: | جدید | ساختار: | لوله آتش/آب |
|---|---|---|---|
| سوخت: | زغال سنگ / گاز / زغال سنگ / گرمای آب | مدل: | قسمت دیگ بخار |
| فشار: | فشار کم/بالا | محدوده برنامه های کاربردی: | تاسیسات / صنعتی / نیروگاه |
| سطح تولید: | استاندارد ASME | درمان سطحی: | نقاشی شده |
| برجسته کردن |
پانل دیواری آب دیگ بخار,لوله دیواری آب دیگ بخار |
||
توضیحات محصول

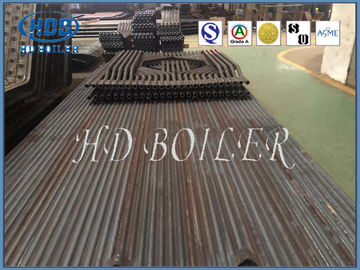

انتقال حرارت پانل های دیواری آب میخدار صنعتی / نیروگاهی با استفاده از
معرفی محصول
پانل های دیواری آب استودرد که به عنوان دیوار آب نوع لوله خاردار نیز شناخته می شود. این فولاد دایره ای با طول معین است که بر اساس نیاز بر روی سطح لوله صاف جوش داده می شود، از پین استفاده کنید تا بتواند با توجه به شکل دهی، روی پوشش نسوز دیوار خنک کننده آب محکم قرار گیرد. دفاع از تسمه احتراق، حوضچه سرباره کوره تخلیه مایع و بخش سرباره ذوب، و بشکه سیکلون کوره سیکلون. دیواره خنک کننده آب لوله رزوه ای داخلی لوله ای با شیارهای مارپیچی منفرد یا چندگانه است که روی دیواره داخلی لوله بریده شده است. لوله رزوه ای داخلی در ناحیه بار حرارتی بالا یا قسمت لوله دیواره آب با نرخ تبخیر بالا در کوره دیگ گردش طبیعی برای دیگ dc و پارامتر زیر بحرانی دیگ با گردش اجباری استفاده می شود. هنگامی که محیط کار در لوله رزوه داخلی جریان می یابد، قوی است. اختلال ایجاد می شود که باعث فشار آب موجود در مخلوط سودا به دیواره لوله می شود و حباب را مجبور می کند که از سطح دیوار خارج شده و توسط آب منتقل شود و در نتیجه سد شود.پیری تشکیل فیلم بخار، جلوگیری از بدتر شدن انتقال حرارت در حال جوش، و کاهش دمای دیواره لوله دیواری که با آب خنک می شود.
دیوار آب دو طرفه به دیواره آبی گفته می شود که در امتداد ارتفاع کوره در فضای محفظه کوره چیده شده است تا گرمای تابشی را از هر دو طرف جذب کند. در دیگ های بخار با ظرفیت زیاد استفاده می شود. مصالح دیواره آب عموماً فولاد کربنی هستند. بخشی از فشار دیگ بالاتر از 14 mpa نیز از فولاد آلیاژی ساخته شده است. قطر لوله: دیگ با گردش طبیعی معمولاً 51 تا 83 میلی متر استفاده می شود؛ دیگ های با گردش اجباری چندگانه و دیگ های جریان مستقیم معمولاً 22 تا 60 میلی متر استفاده می شوند. دیواره آب یک دیگ dc لزوماً عمودی نیست. دیگ با گردش طبیعی، اما همچنین می تواند به صورت افقی احاطه شده یا به اشکال دیگر باشد. هنگامی که پارامترها بالا هستند، به ویژه در دیگ dc، به منظور جلوگیری از زوال انتقال حرارت در ناحیه بار حرارتی بالای کوره، لوله رزوه ای داخلی یا اسپویلر است. اغلب در لوله استفاده می شود.
مزایای
(ل) از آب بندی دیواره کوره اطمینان حاصل کنید و نشت هوا را در محفظه احتراق کاهش دهید.
(2) خنک سازی کامل آب در محفظه احتراق را درک کنید که در شرایط احتراق شدید برای جلوگیری از کک شدن مفید است.
(3) ظرفیت ذخیره سازی حرارت کم، گرمایش و خنک کننده سریع محفظه احتراق، که می تواند زمان خنک سازی شروع و توقف دیگ را کوتاه کند.
(4) استفاده از دیواره کوره لوله گذاری مناسب است که بار قاب دیگ را تا حد زیادی کاهش می دهد و تعلیق را تسهیل می کند.
(5) در مقایسه با لوله سبک، ظرفیت جذب حرارت لوله بهبود یافته است.
(6) درجه پیش مونتاژ اجزای دیگ را بهبود می بخشد، حجم کار نصب را تسهیل و کاهش می دهد.
جزئیات
| نام | پانل آب گل میخی |
| مواد | فولاد کربن، آلیاژ، فولاد ضد زنگ |
| اندازه لوله | Φ38 - 76 میلی متر، یا در صورت نیاز |
| استاندارد | ISO، ASME |
| مدل | مطالعه کرد |
| کاربرد | قابل نصب در اطراف محفظه احتراق دیگ |
امکانات
1. گزارش محاسبه قدرت با اطلاعات مواد کاربردی.
2. گزارش 100% NDT (بازرسی غیر مخرب) از ورق فولادی، لوله و میله جوش.
3. گزارش بازرسی 100% اشعه ایکس (درز جوش): برای اطمینان از کیفیت کل دیگ.
4. گزارش تست هیدرولیک: از فشار کاری استاندارد و ایمنی اطمینان حاصل کنید
بازرسی ها
1. گزارش محاسبه قدرت با اطلاعات مواد کاربردی.
2. گزارش 100% NDT (بازرسی غیر مخرب) از ورق فولادی، لوله و میله جوش.
3. گزارش بازرسی 100% اشعه ایکس (درز جوش): برای اطمینان از کیفیت کل دیگ.
4. گزارش تست هیدرولیک: از فشار کاری استاندارد و ایمنی اطمینان حاصل کنید
