بخش مبدل حرارتی نیکل نیکل و مبدل حرارتی با سپر
جزئیات محصول
| مواد: | T91 / T92 | مواد جوشکاری: | پایه نیکل |
|---|---|---|---|
| نام محصول: | کویل های سوپرهیتر و گرم کننده مجدد | گواهی: | ASME، ISO90001، SGS |
| کاربرد: | دیگ بخار نیروگاه ، بازیابی گرما ، صنعت | بسته بندی: | بسته بندی آماده دریا |
| برجسته کردن |
سوپرهیتر در دیگ بخار,گرمایش مجدد در نیروگاه |
||
توضیحات محصول
سوپرهیتر پایه نیکل و گرمایش مجدد با محافظ ، بخش تبادل حرارت با بازده بالا
توضیحات محصول Superheater و Reheater
سوپرهیتر
نیروگاه های سوخت فسیلی غالباً یک قسمت سوپرهیتر در کوره تولید بخار دارند. بخار از طریق تجهیزات خشک کن داخل درام بخار به سوپرهیتر ، مجموعه ای از لوله ها در کوره ، منتقل می شود.در اینجا بخار انرژی بیشتری را از گازهای دودکش خارج از لوله می گیرد و اکنون دمای آن بیش از دمای اشباع گرم می شود.
دوباره گرم کن
کوره های نیروگاه ممکن است دارای یک قسمت گرم کننده مجدد حاوی لوله هایی باشند که توسط گازهای دودکش خارج از لوله ها گرم می شوند.بخار خروجی از توربین فشار بالا از طریق این لوله های گرم شده عبور داده می شود تا انرژی بیشتری قبل از رانندگی با توربین های میانی و سپس فشار پایین جمع شود.
توابع محصول Superheater و Reheater
سوپرهیتر
1. عملکرد سوپرهیتر در نیروگاه حرارتی حذف آخرین آثار رطوبت (1 تا 2٪) از بخار اشباع شده خارج شده از دیگ بخار و افزایش درجه حرارت آن به اندازه کافی بالاتر از دمای اشباع است.
2. گرمایش فوق العاده گرمایش باعث افزایش کارایی کلی کارایی چرخه می شود و همچنین از متراکم شدن بیش از حد در آخرین مراحل توربین جلوگیری می کند که از فرسایش تیغه جلوگیری می کند.
3. گرمای گازهای احتراق از کوره برای از بین بردن رطوبت بخار و بیش از حد بخار استفاده می شود.
4. سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل می شوند.
دوباره گرم کن
1. عملکرد بخاری های مجدد این است که بخار تا حدی منبسط شده از توربین را دوباره گرم کنند.
این کار به این منظور انجام می شود که بخار تا آخرین حد ممکن از آخرین مرحله توربین خشک باقی بماند.
2. موقعیت: قبل یا بعد از سوپرهیتر همرفت در منطقه همرفت دیگهای بخار آب.در دیگهای بخار فشار قوی مدرن ، گرم کننده ها به طور کلی در دو بخش هستند.
3. بخش اصلی در منطقه همرفت قرار می گیرد و قسمت دوم فقط در خروجی کوره آویزان از بالا قرار می گیرد.
4. در نظر گرفتن طراحی برای گرم کننده های مشابه همان مواردی است که برای گرم کننده های فوق العاده وجود دارد.
5. دمای خروجی آن یکسان است اما فشارهای بخار حدود 20-25٪ فشارهای بالای گرمکن است.از این رو می توان از آلیاژ فولاد درجه پایین برای گرم کننده ها استفاده کرد.
نوع مزایا معایب روش پشتیبانی
آویز از نوع
1. پشتیبانی ساختاری محکم
2. انسداد جریان توسط بخار متراکم
3. برای تصفیه آب جمع شده در کف به راه اندازی مجدد آهسته نیاز دارد.از بالا پشتیبانی می شود
از نوع معکوس
1. تخلیه مناسب بخار متراکم شده
2. فاقد استحکام ساختاری ، به ویژه در جریان گاز پر سرعت با پشتیبانی از پایین
نوع افقی
1. زهکشی مناسب
2. استحکام ساختاری خوب.
آنها شعله را مستقیماً مشاهده نمی كنند ، بنابراین عمدتا از نوع همرفت هستند كه معمولاً در مجاری عمودی گاز به موازات كوره اصلی پشتیبانی می شوند.
جزئیات Superheater و Reheater
| 1 | ترکیب مواد | فولاد کربن ، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت ، جعبه های جمع آوری و سایر مواد پشتیبانی کننده.لوله ها انواع سفارشی مشخصات هستند. |
| 2 | الگوی طراحی | طرح عمودی یا افقی. |
| 3 | مزایای | ظاهر زیبا ، اندازه ، دقت ، تکنولوژی خمش و جوشکاری درجه یک ، تجهیزات تشخیص درجه یک. |
معیارهای ساخت و پذیرش Superheater و Reheater
1.JB / T1611 "مشخصات فنی برای تولید لوله های دیگ بخار."
2. JB / T1612 "شرایط فنی آزمایش فشار دیگ بخار."
3.JB / T1613 "مشخصات فنی برای جوشکاری قطعات تحت فشار دیگ بخار."
4.JB / T1615 "مشخصات فنی برای رنگ آمیزی و بسته بندی دیگ بخار."
5. JB / T3375 "قوانینی برای پذیرش مواد برای ساخت دیگ بخار."

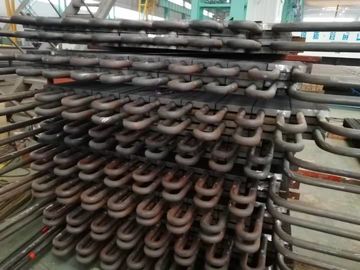

نمایش محصول
نکات برجسته محصول
سوپرهیتر پایه نیکل و گرمایش مجدد با محافظ ، بخش تبادل حرارت با بازده بالا توضیحات محصول Superheater و Reheater سوپرهیترنیروگاه های سوخت فسیلی غالباً یک قسمت سوپرهیتر در کوره تولید بخار دارند. بخار از طریق تجهیزات خشک کن داخل درام بخار به سوپرهیتر ، مجموعه ای از لوله ها در کوره ، منتقل می شود.در اینج...
