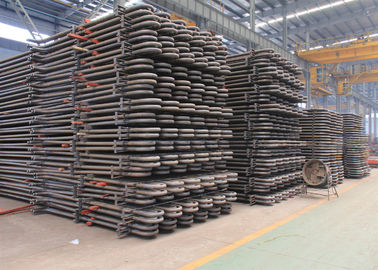

کویل های فولادی کربن CFB دیگ بخار سوپرهیتر فرایند پایه نیکل SGS / ASME استاندارد
جزئیات محصول
| سوخت: | زغال سنگ | نام محصول: | کویل های سوپرهیتر |
|---|---|---|---|
| فشار: | فشار کم / زیاد | دامنه برنامه ها: | صنعت / نیروگاه |
| مشخصات: | سفارشی | مواد: | فولاد کربن |
| برجسته کردن |
سوپرهیتر همرفت,گرمایش مجدد در نیروگاه |
||
توضیحات محصول
فرآیند پایه نیکل Superheater و Reheater Coils Steel Coils برای دیگ بخار CFB SGS / ASME استاندارد
توضیحات محصول Superheater و Reheater
سوپرهیتر بخشی از دیگ بخار است که بخار را از دمای اشباع تا دمای بیش از حد گرم می کند.این همچنین یک سوپرهیتر بخار نامیده می شود. سوپرهیتر را می توان با توجه به حالت انتقال حرارت به نوع همرفت ، نوع شعاعی و نیمه شعاعی تقسیم کرد. با توجه به ویژگی های ساختار ، می توان آن را به نوع لوله مارپیچ ، نوع صفحه ، دیوار تقسیم کرد نوع و نوع دیوار. آنها از لوله های موازی و منیفولد ورودی و خروجی تشکیل شده اند.
اکثر دیگهای بخار صنعتی دارای بخاری گرمایی نیستند زیرا بسیاری از فرآیندهای صنعتی و تأسیسات زندگی فقط به بخار اشباع شده احتیاج دارند. در نیروگاه های برق ، لوکوموتیوها و دیگهای بخار دریایی ، معمولاً سوپرهیتر برای بهبود بازده حرارتی کل نیروگاه بخار نصب می شود.
عملکرد محصولاز Superheater و Reheater
سوپرهیتر
1. عملکرد سوپرهیتر در نیروگاه حرارتی حذف آخرین آثار رطوبت (1 تا 2٪) از بخار اشباع شده خارج شده از دیگ بخار و افزایش درجه حرارت آن به اندازه کافی بالاتر از دمای اشباع است.
2. گرمایش فوق العاده گرمایش باعث افزایش کارایی کلی کارایی چرخه می شود و همچنین از متراکم شدن بیش از حد در آخرین مراحل توربین جلوگیری می کند که از فرسایش تیغه جلوگیری می کند.
3. گرمای گازهای احتراق از کوره برای از بین بردن رطوبت بخار و بیش از حد بخار استفاده می شود.
4. سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل می شوند.
دوباره گرم کن
1. عملکرد بخاری های مجدد این است که بخار تا حدی منبسط شده از توربین را دوباره گرم کنند. این کار به این صورت انجام می شود که بخار تا آخرین حد ممکن از آخرین مرحله توربین خشک بماند.
2. موقعیت: قبل یا بعد از سوپرهیتر همرفت در منطقه همرفت دیگهای بخار آب.در دیگهای بخار فشار قوی مدرن ، گرم کننده ها به طور کلی در دو بخش هستند.
3. بخش اصلی در منطقه همرفت قرار می گیرد و قسمت دوم فقط در خروجی کوره آویزان از بالا قرار می گیرد.
4. در نظر گرفتن طراحی برای گرم کننده های مشابه همان مواردی است که برای گرم کننده های فوق العاده وجود دارد.
5. دمای خروجی آن یکسان است اما فشارهای بخار حدود 20-25٪ فشارهای بالای گرمکن است.از این رو می توان از آلیاژ فولاد درجه پایین برای گرم کننده ها استفاده کرد.
نوع مزایا معایب روش پشتیبانی
آویز از نوع
1. پشتیبانی ساختاری محکم
1. انسداد جریان توسط بخار متراکم
2. برای پاکسازی آبی که در کف جمع می شود ، نیاز به راه اندازی مجدد آهسته دارد.از بالا پشتیبانی می شود
از نوع معکوس
1. تخلیه مناسب بخار متراکم شده
2. فاقد استحکام ساختاری ، به ویژه در جریان گاز پر سرعت با پشتیبانی از پایین
نوع افقی
1. زهکشی مناسب
2. استحکام ساختاری خوب.
آنها شعله را مستقیماً مشاهده نمی كنند ، بنابراین عمدتا از نوع همرفت هستند كه معمولاً در مجاری عمودی گاز به موازات كوره اصلی پشتیبانی می شوند.
جزئیاتاز Superheater و Reheater
| 1 | ترکیب مواد | فولاد کربن ، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت ، جعبه های جمع آوری و سایر مواد پشتیبانی کننده.لوله ها انواع سفارشی مشخصات هستند. |
| 2 | الگوی طراحی | طرح عمودی یا افقی. |
| 3 | مزایای | ظاهر زیبا ، اندازه ، دقت ، تکنولوژی خمش و جوشکاری درجه یک ، تجهیزات تشخیص درجه یک. |
ساختار طراحیاز Superheater و Reheater
1. گرم کردن بخار اشباع شده ، دما تا 900 درجه سانتیگراد.
2. راندمان بالا ،> 90.
3. گرم کردن با سرعت بالا.
4. طراحی با فولاد ضد زنگ.
5. عمر طولانی طراحی ، 15 سال.
دیگ بخار HD بهترین امکانات را در کلاس ارائه می دهد ، از جمله
- مساحت ساخت 200000 متر مربع
- 150 مهندس
- 600 جوشکار کد دار
- 60 بازرس مجاز (از جمله مربیان سطح NDT)
- درجه Aمجوزهای طراحی و ساخت دیگ بخار (صادر شده توسط اداره امور نظارت و بازرسی کیفیت)
- ایزو 90001: 2008 سیستم کیفیت
- مثل من گواهی دیگ بخار کمکی
- ASME'S '،' U ' و توجه داشته باشید مجوز تمبر
نکات برجسته محصول
