دیواره آب غشای دیگ بخار نیروگاه برای تبادل حرارت ، گواهینامه ISO / ASME
جزئیات محصول
| وضعیت: | جدید | ساختار: | لوله آتش / آب |
|---|---|---|---|
| سوخت: | ذغال سنگ / گاز / ذغال سنگ / حرارت آب | فشار: | فشار کم / زیاد |
| دامنه برنامه ها: | ایستگاه صنعتی / نیروگاه | مشخصات: | سفارشی |
| مواد: | فولاد کربن / استیل ضد زنگ | بسته بندی: | بسته بندی آهن قاب |
| برجسته کردن |
پانل دیواری آب دیگ بخار,لوله دیواری آب دیگ بخار |
||
توضیحات محصول

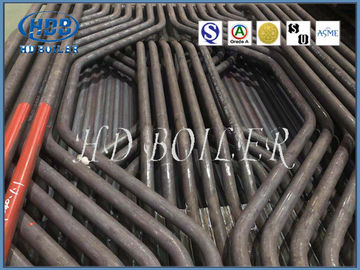

پانل های دیواری آب دیگ بخار نیروگاه غشایی با کارایی بالا برای تبادل حرارت ، گواهینامه ISO/ASME
معرفی محصول
نام کامل "لوله دیواری آب" ، نام قدیمی "دیوار آب" ، همچنین به عنوان "لوله افزایش" شناخته می شود. معمولاً به صورت عمودی بر روی دیوار داخلی دیوار کوره قرار می گیرد ، عمدتا برای جذب گرمای تابشی ساطع شده توسط شعله و دمای بالا دودکش در کوره. این نوع اصلی از سطح گرمایش تبخیر کننده انواع دیگهای بخار مدرن و جزء اساسی حلقه گردش آب دیگ بخار است. به دلیل خنک کننده و محافظت از دیوار کوره ، بنابراین نام .
دیوار آب در ابتدا نه برای گرم کردن ، بلکه برای خنک کردن کوره در برابر صدمات ناشی از دمای بالا طراحی شده بود. بعدها ، به دلیل عملکرد خوب تبادل حرارت ، به تدریج درام بخار را به عنوان قسمت اصلی گرمایش دیگ جایگزین کرد.
سطح گرمایش تبخیری ، که روی دیواره داخلی محفظه دیگ بخار قرار گرفته است و از بسیاری از لوله های موازی تشکیل شده است. عملکرد دیوار آب این است که گرمای تابشی شعله یا گاز دودکش با دمای بالا را در محفظه کوره جذب کند ، بخار یا آب گرم تولید کند. در لوله ، و کاهش درجه حرارت دیواره کوره برای محافظت از دیوار کوره. در دیگ بخار با ظرفیت زیاد ، دمای شعله در کوره بسیار زیاد است ، شدت تابش گرما بسیار زیاد است. چهل تا پنجاه درصد یا بیشتر از گرمای دیگ بخار توسط دیواره آب جذب می شود. بجز چند دیگ بخار کوچک ، دیگهای مدرن لوله آب دیواره آب خنک کننده را به عنوان سطح گرمایش اصلی تبخیر در نظر می گیرند.
ساخت
روش HDB استفاده از روش جوشکاری روی صفحه ای از نوع لوله غشایی دیواری و سازه فولادی مسطح ، فرآیند جوشکاری لوله های سبک دیوار غشایی و ساختار فولادی مسطح عمدتا به شرح زیر است:
1. ادغام خودکار جوشکاری محافظ با گاز بسیار فعال
گروه مخلوط گاز محافظ به (Ar) 85٪ ~ 90٪+(CO2) 15٪ ~ 10٪ تقسیم می شود.در تجهیزات ، لوله و فولاد تخت توسط غلتک های بالا و پایین فشرده شده و به جلو منتقل می شوند.برای جوشکاری همزمان در بالا و پایین می توان از چند تفنگ جوشکاری استفاده کرد.
2. جوشکاری قوس غوطه ور با سیم
این تجهیزات متعلق به ایستگاه کاری جوشکاری با قاب ثابت است ، ماشین ابزار عملکرد لوله فولادی و موقعیت فولاد مسطح ، بستن ، تغذیه ، جوشکاری و بازیابی خودکار شار و غیره را دارد. به طور کلی ، برای تکمیل به 4 یا 8 تفنگ جوشکاری مجهز است. جوش 4 یا 8 جوش فیله همزمانبا این حال ، فقط می توان از یک طرف در حالت افقی جوش داد و نمی توان همزمان از دو طرف جوش داد.
3. جوشکاری قوس گاز نیمه اتوماتیک
هنگام جوشکاری با این روش ، صفحه لوله ابتدا باید قرار گیرد و جوش داده شود و سپس با استفاده از اسلحه جوشکاری دستی جوش داده شود. این روش جوشکاری نمی تواند برای جوشکاری همزمان بالا و پایین مورد استفاده قرار گیرد و درک مداوم و آن دشوار است جوش یکنواخت چند اسلحه جوشکاری ، بنابراین کنترل تغییر شکل جوشکاری دشوار است. هنگام استفاده از جوشکاری قوس گاز نیمه اتوماتیک برای جوشکاری روی صفحه لوله ، باید به انتخاب منطقی دنباله جوشکاری برای به حداقل رساندن تغییر شکل جوش توجه شود. فولاد مهر و موم شده در دهانه محلی صفحه لوله و جوشهای فیله صفحه لوله با شکل خاص مانند سطل خاکستر سرد و نازل مشعل معمولاً با جوشکاری نیمه اتوماتیک با گاز قطبی جوش داده شده جوش داده می شوند.
خط تولید جوش اتوماتیک صفحه محافظ لوله دیواره غشایی که محافظ گاز بسیار فعال را ذوب می کند ، پیشرفته ترین فناوری و تجهیزات تولید صفحه نمایش لوله دیواری غشایی در جهان است.کنترل خودکار را می توان از طریق تغذیه لوله ، باز کردن فولاد تخت ، اتمام ، تسطیح ، جوشکاری و غیره به دست آورد. اسلحه های جوشکاری بالا و پایین را می توان همزمان جوش داد ، تغییر شکل جوش کوچک است و تقریباً نیازی به اصلاح نیست پس از جوشکاری ، به طوری که اندازه هندسی صفحه لوله دقیق باشد ، کیفیت جوش فیله خوب است ، شکل دهی زیبا است ، سرعت جوشکاری سریع است و راندمان تولید بالا است.
پارامتر
| نام | پنل آب ممبران |
| مواد | فولاد کربن ، آلیاژ ، فولاد ضد زنگ |
| اندازه لوله | Φ38 - 76 میلی متر ، یا در صورت لزوم |
| استاندارد | ISO ، ASME |
| مدل | مطالعه شده |
| کاربرد | قابل نصب در اطراف محفظه احتراق دیگ بخار |
مزایای
(1) اثر محافظتی دیوار خنک کننده آب غشایی بر روی دیواره کوره کاملترین است ، بنابراین دیوار کوره فقط به مواد عایق احتیاج دارد تا مواد نسوز ، به طوری که ضخامت و وزن دیوار کوره تا حد زیادی کاهش می یابد. ساختار دیوار کوره ، کاهش وزن کل دیگ بخار.
(2) غشای دیواره آب نیز دارای تنگی هوا خوب است ، می تواند با شرایط احتراق فشار مثبت روی دیگ سازگار شود ، تشکیل سرباره آسان نیست ، هوا کمتر نشت می کند ، از دست دادن حرارت دود خروجی را کاهش می دهد ، بازده حرارتی دیگ را بهبود می بخشد.
(3) می تواند توسط سازنده برای نصب سریع و راحت جوش داده شود.
(4) استفاده از ساختار دیوار غشاء دیگ بخار ، تعمیر و نگهداری ساده ، عمر دیگ بخار را می توان تا حد زیادی بهبود بخشید.
امکانات
1. گزارش محاسبه قدرت با اطلاعات مواد کاربردی ؛
2. گزارش 100٪ NDT (بازرسی غیر مخرب) از ورق فولادی ، لوله و میله جوشکاری.
3. 100٪ گزارش بازرسی اشعه ایکس (درز جوش): برای اطمینان از کیفیت کل دیگ بخار.
4. گزارش آزمایش هیدرولیک: از فشار و ایمنی استاندارد کار اطمینان حاصل کنید
گواهینامه ها
معرفی شرکت
در سال 1985 تأسیس شد ، Zhangjiagang Hua Dong Boiler Co.، Ltd (معامله به عنوان دیگ بخار HD) ، نیروگاه تولید می کند.صنعتی ؛هدر دادن گرما ؛سوزاندن زباله ؛زیست توده ؛حامل گرمای آلی و دیگهای بخار برقی.همراه با طیف گسترده ای از سطوح گرمایش ، دیگ بخار HD خدمات منحصر به فردی از جمله طراحی دیگ بخار ، ساخت ، نصب ، نگهداری و تعویض قطعات تحت فشار دیگ را به بازار ارائه می دهد.
