قطعات تبادل گرما دیواره آب دیگ بخار با نیروگاه پین ​​صنعتی / نیروگاهی با استفاده از

پانل های دیواری آب نوع پین قسمت بویلر تبادل حرارت، نیروگاه صنعتی/نیروگاهی با استفاده از



معرفی محصول

پانل های دیواری آب معمولاً به صورت عمودی بر روی سطح داخلی دیواره کوره قرار می گیرند و عمدتاً برای جذب گرمای تابشی از شعله و گاز دودکش با دمای بالا در کوره استفاده می شود.این نوع اصلی سطح گرمایش تبخیری دیگ بخار مدرن و همچنین بخش اصلی حلقه گردش آب دیگ است.با توجه به نقش خنک کننده و محافظ دیوار کوره، از این رو نام.
دیواره های آب خنک کننده در اصل برای گرم کردن نبودن، بلکه برای خنک کردن کوره طراحی شده بودند تا در دمای بالا آسیبی به آن وارد نشود.بعداً به دلیل عملکرد خوب تبادل حرارتی آن، به تدریج درام جایگزین شد تا به قسمت اصلی گرمایش دیگ تبدیل شود.
یک سطح گرمایش تبخیری متشکل از بسیاری از لوله های موازی بر روی دیواره داخلی کوره دیگ چیده شده است.نقش دیواره آب جذب گرمای تابشی شعله با دمای بالا یا گاز دودکش در کوره، تولید بخار یا آب داغ در لوله، کاهش دمای دیواره کوره و محافظت از دیواره کوره است.در دیگ با ظرفیت زیاد دمای شعله بسیار زیاد و شدت تابش حرارتی بسیار زیاد است.دیگ حاوی 40 تا 50 درصد یا بیشتر گرمای جذب شده توسط دیواره آب است.به استثنای چند دیگ با ظرفیت کم، دیگ های لوله آب مدرن از دیوارهای خنک کننده آب به عنوان سطح اصلی گرمایش تبخیری استفاده می کنند.


توضیحات محصول

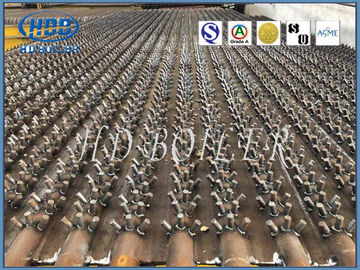

دیواره آب نوع پین که به عنوان دیواره لوله سوراخ کننده آب نیز شناخته می شود. با توجه به الزامات روی سطح لوله سبک جوشکاری طول معینی از فولاد گرد است، استفاده از پین می تواند به طور محکم بر روی دیواره آب خنک کننده آب جوش داده شود. پوشش مقاوم در برابر آتش، برای تشکیل منطقه معکوس، حوضچه سرباره مایع و بخش سرباره سرباره، و همچنین لوله کوره سیکلون. دیواره آب لوله پیچ داخلی لوله ای است با یک سر یا شیارهای مارپیچ متعدد بر روی دیوار داخلی. لوله رزوه ای داخلی در ناحیه بار حرارتی بالا دیگ با گردش طبیعی یا قسمت لوله دیواری آب خنک با نرخ تبخیر بالا در دیگ گردش طبیعی استفاده می شود. هنگامی که جریان در لوله پیچ داخلی قطعه کار رخ می دهد، قوی است. اختلال ایجاد می شود و باعث فشار آب در مخلوط آب سودا به دیواره لوله می شود و حباب را مجبور می کند از سطح دیوار جدا شود و توسط آب منتقل شود و در نتیجه به تشکیل فیلم بخار آسیب رسانده و از خراب شدن آن جلوگیری شود.سهم انتقال حرارت جوش و کاهش دمای دیواره لوله خنک کننده آب.

دیوار آب دوگانه به دیواره ای گفته می شود که در امتداد ارتفاع کوره چیده شده است که می تواند گرمای تابش را از هر دو طرف جذب کند. در دیگ های بخار با ظرفیت بزرگ استفاده می شود. مواد دیواره آب معمولاً فولاد کربنی است. فشار دیگ بالاتر از 14 mpa است. همچنین تا حدی از فولاد آلیاژی ساخته شده است. قطر بیرونی لوله: دیگهای با گردش طبیعی معمولاً 51 تا 83 میلی‌متر استفاده می‌شود؛ دیگ‌های با گردش اجباری چندگانه و دیگ‌های جریان مستقیم معمولاً از 22 تا 60 میلی‌متر استفاده می‌کنند. دیواره‌های خنک‌شده با آب دیگ‌های جریان مستقیم لزوماً عمودی نیستند. مانند دیگ‌های گردش طبیعی، اما می‌توانند به صورت افقی یا به اشکال دیگر زخم شوند. هنگامی که پارامترها بالا هستند، به خصوص در دیگ یک بار عبور، لوله رزوه‌دار داخلی یا اسپویلر اغلب برای جلوگیری از خرابی انتقال حرارت در ناحیه بار گرمای زیاد کوره


مزایای

(ل) از آب بندی دیواره کوره اطمینان حاصل کنید و نشت هوا را در محفظه احتراق کاهش دهید.

(2) خنک سازی کامل آب در محفظه احتراق را درک کنید که در شرایط احتراق شدید برای جلوگیری از کک شدن مفید است.

(3) ظرفیت ذخیره سازی حرارت کم، گرمایش و خنک کننده سریع محفظه احتراق، که می تواند زمان خنک سازی شروع و توقف دیگ را کوتاه کند.

(4) استفاده از دیواره کوره لوله گذاری مناسب است که بار قاب دیگ را تا حد زیادی کاهش می دهد و تعلیق را تسهیل می کند.

(5) در مقایسه با لوله سبک، ظرفیت جذب حرارت لوله بهبود یافته است.

(6) درجه پیش مونتاژ اجزای دیگ را بهبود می بخشد، حجم کار نصب را تسهیل و کاهش می دهد.


پارامتر




امکانات

1. گزارش محاسبه قدرت با اطلاعات مواد کاربردی.
2. گزارش 100% NDT (بازرسی غیر مخرب) از ورق فولادی، لوله و میله جوش.
3. گزارش بازرسی 100% اشعه ایکس (درز جوش): برای اطمینان از کیفیت کل دیگ.
4. گزارش تست هیدرولیک: از فشار کاری استاندارد و ایمنی اطمینان حاصل کنید


بازرسی ها

1. گزارش محاسبه قدرت با اطلاعات مواد کاربردی.
2. گزارش 100% NDT (بازرسی غیر مخرب) از ورق فولادی، لوله و میله جوش.
3. گزارش بازرسی 100% اشعه ایکس (درز جوش): برای اطمینان از کیفیت کل دیگ.
4. گزارش تست هیدرولیک: از فشار کاری استاندارد و ایمنی اطمینان حاصل کنید
