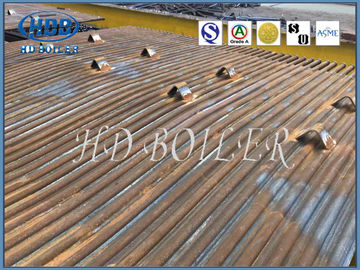

لوله دیواری غشایی دیگ بخار ، بازیابی دیوار آب نقاشی شده

لوله دیواری غشایی دیگ بخار ، بازیابی دیوار آب نقاشی شده

دیواره غشای دیگ بخار معرفی می شود

1. دیواره های غشایی به طور گسترده ای در دیگهای بخار برای نیروگاه های برق / برق به عنوان یک قسمت تبادل گرما استفاده می شود.

2. پانل های دیواری آب ممبن با لوله های فولادی و آپارتمان ها ترکیب شدند تا اطمینان حاصل شود که یک آب بندی خوب انجام می شود و باعث کاهش قابل توجه فاکتور نشت هوا در دیگ بخار پیش بینی منفی ، بهبود شرایط احتراق در کوره می شود.

3. پانل های دیواری آب غشایی سطح گرما را افزایش می دهند و در مصرف فولاد صرفه جویی می کنند.

ساخت

دیگ بخار HD از تکنولوژی جوشکاری با قوس غوطه وری برای تولید دیواره های آب به عنوان یک نیاز سازگار با محیط زیست استفاده می کند.

همچنین می تواند ساختاری محکم و آب بندی را تضمین کند.

ویژگی های ساختار

1. عرض ، طول ، صافی و مورب ردیف لوله را هنگامی که ردیف لوله تقسیم شده بر روی قاب ترکیبی بلند می شود ، بررسی و تنظیم کنید. اگر عرض ردیف لوله بزرگتر یا کمتر از اندازه مشخص شده باشد ، باله می تواند باشد به طول مناسب برش داده شده ، به اندازه مشخص شده تنظیم شده و سپس دوباره جوش داده می شود. هنگامی که اختلاف مورب ردیف لوله از lOmm فراتر می رود ، می توان باله ها را بین برخی از لوله ها با اندازه بزرگتر کاهش داد تا فاصله بین لوله ها کاهش یابد تا اختلاف مورب از بین برود پس از آن می توان باله ها را جوش داد. هنگامی که ناهموار بودن ردیف لوله از حد مجاز بیشتر است ، می توان از قاب دروازه ای برای اصلاح فشار بالای جک استفاده کرد.

اتصال مفصل ردیف لوله با یک لوله متفاوت است. اتصال جوشکاری یک لوله پس از جوشکاری حدود 1-2 میلی متر کوچک می شود ، که هیچ تأثیری بر روی لوله های دیگر ندارد. اما ردیف لوله یکسان نیست ، دو بخش از جوش لوله ردیف لوله ، اگر از یک طرف به طرف دیگر دنباله جوشکاری ، جوشکاری تا انتهای لوله ناشی از تغییر شکل بسیار بزرگ است. بنابراین ، قبل از جوشکاری لب به لب ، تركیب لب به لب این جوشکاری مفصل باید به طور کامل اندازه گیری شود ، و با توجه به فاصله لگن خیلی کوچک است ، طبقه بندی متوسط ​​، خیلی بزرگ ، اگر فاصله لب به لب خیلی بزرگ است یا خیلی کوچک ، باید روش برش لوله را انتخاب کنید ، جایگزین آن با یک لوله کوتاه کوتاه. در این بار ، به دلیل کوچک شدن جوشکاری ، لوله با شکاف بیشتر قابل فروش است.به منظور کاهش تغییر شکل جمع شدن جوشکاری لوله ، باید روش تقارن و جوشکاری متقاطع اتخاذ شود.

3. قسمت پایین دیوار خنک کننده آب جلو و عقب دارای ته کوره (سطل خاکستر سرد) است و قسمت بالای دیوار خنک کننده آب عقب دارای زاویه شعله است ، بنابراین اندازه جز the بزرگتر است و شکل خاص تر است ، بنابراین ترکیب آن دشوار است.

4. توپ تک پاس لوله دیواره آب عقب با دیگر لوله های سطح گرمایش متفاوت است. از آنجا که دیواره آب عقب در جعبه هدر بالا دارای یک زاویه ضد شعله است ، تعداد لوله خمش زاویه ضد شعله همانند عقب است دیواره آب ، به منظور افزایش استحکام زاویه ضد شعله ، تعداد قابل توجهی از لوله مستقیم فاصله (بیشتر نوع کوره) وجود دارد. در تقاطع زاویه شعله و لوله مستقیم ، سه راهی فولاد گچ شکل مخصوص (سه- لوله شاخه) نصب شده است. در لوله مستقیم و محل اتصال بین مخزن متحد بالا با دهانه Φ 5 میلی متر یا محدود کننده Φ 10 میلی متر مجهز شده است. به این ترتیب ، بیشتر لوله های خم شده محیط کار منجر به خنک شدن زاویه شعله ، و قسمت کوچکی از لوله خم شده محیط کار تضمین می کند که لوله مستقیم و لوله منحنی دارای مقدار انبساط متناظر هستند ، تا تنش داخلی را کاهش دهد ، بنابراین مشکل عبور از توپ افزایش می یابد.

امکانات

1. ساخت و ساز محکم
2. مقاومت بالا
3. ابعاد دقیق
4. پایان مقاوم در برابر خوردگی

مزایای

کارگاه
