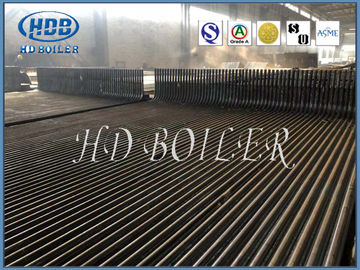

قطعات یدکی دیگ بخار بازیافت حرارت بالا فولاد آلیاژی لوله های دیواری آب
جزئیات محصول
| مواد: | فولاد کربن، آلیاژ، فولاد ضد زنگ | درمان سطحی: | نقاشی شده |
|---|---|---|---|
| کد HS: | 3215960855 | بسته بندی: | بسته بندی قاب آهنی |
| در دسترس: | ذخیره انرژی | بسته بندی: | پکیج فریم آهنی |
| وضعیت: | جدید | مشخصات: | سفارشی |
| برجسته کردن |
پانل دیواری آب دیگ بخار,لوله دیواری آب دیگ بخار |
||
توضیحات محصول
قطعات یدکی دیگ بخار بازیابی حرارت با راندمان بالا لوله های دیواری آب فولادی آلیاژی
توضیحات محصول
نام کامل "لوله دیواری آب"، نام قدیمی "دیوار آب"، همچنین به عنوان "لوله در حال افزایش" شناخته می شود. شعله و گاز دودکش با دمای بالا در کوره. نوع اصلی سطح گرمایش تبخیری انواع دیگهای بخار مدرن و جزء اصلی حلقه گردش آب دیگ است. به دلیل خنک کننده و محافظت از دیواره کوره، به همین دلیل نام .
دیواره آب در ابتدا برای گرم شدن طراحی نشده بود، بلکه برای خنک کردن کوره در اثر آسیب دمای بالا طراحی شده بود. بعداً به دلیل عملکرد تبادل حرارت خوب آن، به تدریج جایگزین درام بخار به عنوان قسمت اصلی گرمایش دیگ شد.
سطح گرمایش تبخیری که بر روی دیواره داخلی محفظه دیگ قرار گرفته و از لوله های موازی زیادی تشکیل شده است. عملکرد دیواره آب جذب گرمای تابشی شعله با دمای بالا یا گاز دود در محفظه کوره، تولید بخار یا آب گرم است. در لوله، و برای محافظت از دیواره کوره، دمای دیواره کوره را کاهش دهید. در دیگ بخار با ظرفیت زیاد، دمای شعله در کوره بسیار زیاد است، شدت تابش گرما بسیار زیاد است. چهل تا پنجاه درصد یا بیشتر گرمای موجود در دیگ بخار توسط دیواره آب جذب می شود. به جز چند دیگ با ظرفیت کم، دیگ های لوله آب مدرن دیوار خنک کننده آب را به عنوان سطح اصلی گرمایش تبخیر می گیرند.
انواع
با توجه به نوع ساختار، عمدتاً سه نوع وجود دارد: نوع لوله سبک، نوع فیلم و نوع لوله خاردار. دیواره خنک کننده آب لوله نوری از یک ردیف کامل لوله های فولادی بدون درز با ساده ترین ساختار تشکیل شده است. دیوار خنک کننده آب غشایی بسیاری از لوله های باله دیواری خنک کننده آب خوب نورد شده با جوش نقطه ای با هم، به طوری که برای تبدیل شدن به یک سطح گرمایش کامپوزیت مهر و موم شده، نه تنها می تواند سفتی هوای محفظه کوره را بهبود بخشد، نشت هوا را کاهش دهد، بلکه می تواند بهتر از دیواره کوره محافظت کند. ، به طوری که وزن دیواره کوره کاهش می یابد، ساختار ساده می شود؛ دیوار خنک کننده آب لوله خاردار روی لوله دیواری خنک کننده آب با طول 20 ~ 25 میلی متر، قطر پین 6 ~ 12 میلی متر جوش داده می شود و سپس با پلاستیک نسوز سنگ کروم پوشش داده می شود. ، به منظور کاهش جذب حرارت از دیوار خنک کننده آب این قسمت، بهبود دمای منطقه احتراق، مناسب برای آتش سوزی سوخت به ویژه در مواقع دشوار یا برخی از کوره های سرباره مایع. فشار دهید تزئین یک مکان، ساعتنوع دیوار خیابان و بین نوع دیوار (یعنی دو صورت گرم می شود) دیوار خنک کننده آبی دو نوع است. اولی بیشتر در دیواره داخلی دیوار کوره تعبیه شده است که از یک طرف گرما را جذب می کند. دومی بیشتر در وسط نصب می شود. از کوره دیگ بخار بزرگ، کل کوره به دو قسمت جداگانه تقسیم می شود، گرمایش دو طرفه.
مشخصات
| نام | پانل آب غشایی |
| مواد | فولاد کربن، آلیاژ، فولاد ضد زنگ |
| اندازه لوله | Φ38 - 76 میلی متر، سفارشی |
| استاندارد | ISO، ASME |
| مدل | مطالعه کرد |
| کاربرد | قابل نصب در اطراف محفظه احتراق دیگ |
کارکرد
1. دیوار خنک کننده آب گرمای تابشی با دمای بالا است که توسط شعله محفظه سوخت جذب می شود که باعث می شود آب وارد شده به دیواره خنک کننده آبی تبخیر شود و به بخار اشباع تبدیل شود.
2. از دیواره کوره محافظت کنید.دیواره خنک کننده آب از هر طرف برای جدا کردن محفظه احتراق از دیواره کوره و جلوگیری از سوختن دیواره کوره گذاشته شده است.
3. ساختار دیوار کوره را برای نصب آسان ساده کنید و به شبکه ضد اصطکاک و ضد انفجار دیگ توجه کنید.
4. لوله دیواری خنک شده با آب می تواند گرمای تشعشع را به خوبی جذب کند و شدت تبخیر آن 4 برابر بسته نرم افزاری لوله همرفت است.افزایش مناسب لوله دیواری با آب خنک شده در کوره باعث کاهش تعداد همرفت و سطح گرمایش می شود.
از صفحه آب خنک کننده برای تشخیص دیوار خنک کننده آب لوله سبک اولیه استفاده می شود، دیواره آب خنک کننده دیگ اولیه یک لوله عمودی در اطراف کوره است و دیوار خنک کننده آب با دیواره ضخیم کوره احاطه شده است.لوله دیواری آب خنک کننده دیگ فعلی دارای پره هایی در دو طرف است و دو پره لوله مجاور به هم متصل شده اند تا یک صفحه آب خنک کننده را تشکیل دهند که در اطراف کوره پخش می شود.
مزایای
1. اطمینان از آب بندی دیواره کوره و کاهش نشت هوا در محفظه احتراق.
2. تحقق خنک کننده کامل آب محفظه احتراق، که برای جلوگیری از تشکیل کک در مورد احتراق شدید مفید است.
3. ظرفیت کوچک ذخیره سازی حرارت، گرم کردن سریع محفظه احتراق و خنک کننده سریع، می تواند زمان خنک کننده شروع و توقف دیگ بخار را کوتاه کند.
4. استفاده از دیوار کوره لوله مناسب است که بار قاب دیگ را بسیار کاهش می دهد و برای تعلیق راحت است.
5. در مقایسه با لوله نوری، ظرفیت جذب حرارت لوله بهبود یافته است.
6. درجه پیش ترکیبی اجزای دیگ بهبود یافته است، که راحت است و حجم کار نصب را کاهش می دهد.
کنترل کیفیت
1. مساحت ساخت 200000 متر مربع
2. 80 مهندس
3. 200 عدد جوشکار کد شده
4. 30 بازرس دارای مجوز (مدرسان سطح III NDT)
5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار
6. سیستم کیفیت ISO 9001:2015
7. گواهینامه ASME دیگ های برق
8. مجوز تمبر ASME 'S'،'U' و NB
کارگاه
