مبدلهای حرارتی کویل سوپرهیتر قطعات دیگهای فولادی برای نیروگاه حرارتی

مبدلهای حرارتی کویل سوپرهیتر قطعات دیگهای فولادی برای نیروگاه حرارتی

  • مبدلهای حرارتی کویل سوپرهیتر قطعات دیگهای فولادی برای نیروگاه حرارتی
  • مبدلهای حرارتی کویل سوپرهیتر قطعات دیگهای فولادی برای نیروگاه حرارتی
  • مبدلهای حرارتی کویل سوپرهیتر قطعات دیگهای فولادی برای نیروگاه حرارتی
  • مبدلهای حرارتی کویل سوپرهیتر قطعات دیگهای فولادی برای نیروگاه حرارتی
مبدلهای حرارتی کویل سوپرهیتر قطعات دیگهای فولادی برای نیروگاه حرارتی
جزئیات محصول:
محل منبع: چین
نام تجاری: HD Boiler
گواهی: ISO9001,ASME,Grade A,SGS,EN
شماره مدل: Superheater و Reheater
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negotiable
جزئیات بسته بندی: بسته بندی آماده دریا
زمان تحویل: 30 روز
شرایط پرداخت: L / C ، T / T ، Western Union ، D / P ، MoneyGram
قابلیت ارائه: 500 تن / ماه
مخاطب
توضیحات محصول جزئیات
سوخت: ذغال سنگ / گاز / روغن ، بخاری آب نوع گردش دیگ بخار: گردش طبیعی / یک بار از طریق
دامنه برنامه ها: صنعت / نیروگاه نام محصول: سوپرهیتر و گرمایش مجدد در دیگ بخار
بسته بندی: بسته بندی آهن قاب خروجی:: آب گرم / بخار
برجسته:

سوپرهیتر همرفت

,

گرمایش مجدد در نیروگاه

قطعات بخاری فولادی سوپرهیتر اولیه / ثانویه و گرم کننده مجدد به عنوان مبدل حرارتی نیروگاه حرارتی







توضیحات محصول دیگ بخار سوپرهیتر و گرم کننده مجدد


برای دیگ بخار نیروگاه ، این یک روش اساسی برای افزایش اقتصاد حرارتی نیروگاه حرارتی با بهبود پارامتر بخار بیش از حد گرم است.افزایش پارامترهای بخار فوق گرم با مواد فلزی محدود می شوند.طراحی سوپرهیترها باید اطمینان حاصل کند که درجه حرارت دیواره خارجی لوله های سطح گرمایش از دمای مجاز مقاومت در برابر اکسیداسیون فولاد کمتر است و در عین حال از مقاومت مکانیکی آن اطمینان حاصل کنید.با توسعه مواد فلزی مورد استفاده در دیگهای بخار ، دیگهای بخار نیروگاه در کشور ما به طور کلی پارامترهای فشار بالا ، دمای بالا (9.8 مگاپاسکال ، 540 درجه) و فشار فوق العاده (13.7 مگاپاسکال ، 540 و 555 درجه) را اعمال می کنند و فشار بحرانی ایجاد کرده اند پارامترها (16.7MPa ، 540 و 555 درجه).اکنون بسیاری از دیگهای بخار از پارامترهای فشار فوق بحرانی (24.5MPa ، 540-570 درجه) استفاده می کنند و حتی تعداد کمی از واحدها نیز از پارامترهای فشار و دما بالاتر استفاده می کنند.



با افزایش فشار بخار ، به منظور کاهش رطوبت بخار دم توربین بخار و همچنین بهبود بیشتر اقتصاد حرارتی نیروگاه ، سیستم گرمایش میانی به طور گسترده ای در نیروگاه با پارامترهای بالا استفاده می شود ، به عنوان مثال ارسال اگزوز فشار بالا سیلندر موجود در توربین بخار مجدداً گرم می شود تا دوباره در بویلر به دمای بالا گرم شود و سپس مجدداً آنها را به سیلندر فشار متوسط ​​و فشار کم توربین بخار بفرستید ، منبسط شده و کار می کند.عنصر برای گرم کردن مجدد دوباره گرم می شود.

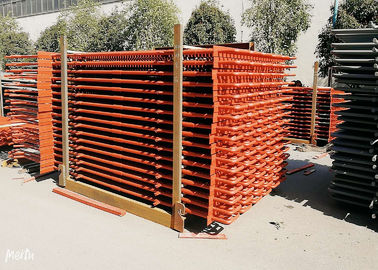

مبدلهای حرارتی کویل سوپرهیتر قطعات دیگهای فولادی برای نیروگاه حرارتی 0



به طور کلی بخار گرم شده در سوپرهیتر فشار بالا بخار بیش از حد گرم شده ، بخار گرم شده توسط گرم کننده بخار دوباره گرم شده نامیده می شود.پارامتر بخار گرم شده با اقتصاد گردش حرارتی ارتباط دارد.به طور کلی ، فشار بخار گرم شده تقریباً یک پنجم فشار بخار بیش از حد گرم است و دمای اولی تقریباً با دمای دوم یکی است.به عنوان مثال ، در کشور ما برای دیگ بخار با 125 مگاوات ، 400 تن در ساعت ، پارامتر بخار بیش از حد گرم 133.7 مگاپاسکال و 555 درجه است.فشار ورودی و خروجی بخار گرم شده 2.5 / 2.35MPa است ، دمای آنها نیز 555 درجه است.برای دیگهای بخار با 200 مگاوات ، 670t / h ، پارامتر بخار فوق گرم 13.7MPa ، 540 درجه است.فشار ورودی و خروجی 2.7 / 2.5Mpa است و دما نیز 540 درجه است.برای دیگهای بخار گردش فشار کنترل بحرانی با 300 مگاوات ، 600 مگاوات ، پارامتر بخار بیش از حد گرم 18.27 مگاپاسکال ، 540 درجه است.فشار ورودی و خروجی 3.83 / 3.63MPa است ، دما نیز 540 درجه است.استفاده از سیستم گرمایش بخار می تواند 5-6٪ باعث افزایش اقتصاد حرارتی نیروگاه ها شود.در کشور ما ، واحدهایی با ظرفیت بیش از 125 مگاوات همه یکبار سیستم گرمایش میانی را اعمال می کنند و در خارج از کشور ، دو بار سیستم گرمایش میانی برای برخی از واحدها با پارامترهای بالاتر اعمال می شود.



در دیگهای بخار مدرن ، میزان جذب حرارت سوپرهیترها و گرم کننده های بیش از نیمی از کل جذب گرما برای سیال در حال کار است ، بنابراین سطوح گرم کننده سوپرهیترها و گرم کننده ها نسبت زیادی در کل سطوح گرمایش دیگهای بخار را تشکیل می دهند و باید آنها را قرار داد در مناطقی که دمای دود بالاتر است ، شرایط کار در بین تمام سطوح گرم کننده بدترین است. دمای دیواره لوله سطوح گرم کننده نزدیک به حداکثر است.دمای مجاز فولاد ، بنابراین چیدمان مناسب و طراحی سوپرهیترها و گرم کن ها برای اقتصاد و قابلیت اطمینان دیگ بخار بسیار اهمیت زیادی دارد.وقتی صحبت از طراحی آنها می شود ، بر اساس اطمینان از ایمنی و قابلیت اطمینان از بخاری و گرمایش مجدد ، صرفه جویی در مصرف فلز در بهترین حالت ، به ویژه برای صرفه جویی در استفاده از فولاد آلیاژی ، بسیار ضروری است.

مبدلهای حرارتی کویل سوپرهیتر قطعات دیگهای فولادی برای نیروگاه حرارتی 1









ساختار طراحیسوپرهیتر و بخاری دیگ بخار




1. گرم کردن بخار اشباع شده ، دما تا 900 درجه سانتیگراد.



2. راندمان بالا ،> 90.



3. گرم کردن با سرعت بالا.



4. طراحی با فولاد ضد زنگ.



5. عمر طولانی طراحی ، 15 سال.





پارامترهای قانونی


مواد فولاد کربن ، فولاد آلیاژی یا فولاد حرارتی با دوام
لوله OD 10-114 میلی متر
لوله WT 0.8 میلی متر - 15 میلی متر
ساختار عمودی یا افقی





کارکردسوپرهیتر و بخاری دیگ بخار


عملکرد سوپرهیتر به شرح زیر است:

1. درام بخار اشباع شده خشک برای گرم کردن بخار بیش از حد گرم.هنگامی که سودا در کنار هم قرار دارد ، نوشابه که مخلوط را گرم می کند ، می توان از گرما استفاده کرد تا آب سودا در مخلوط بخار شود و نمی تواند بخار بیش از حد گرم شده را ایجاد کند.برای رسیدن به بخار بیش از حد گرم ، روش معمول مورد استفاده این است که بخار از مخلوط سودا جدا شود ، برای گرم کردن بیشتر ، این کار اجزای سازنده گرم کننده فوق العاده است.

2. کاهش دمای گاز دودکش ، بازیابی گرما در گاز دودکش ، بهبود کارایی دیگ بخار.



Reheater نوعی سوپرهیتر بخار است که بخار کم فشار را که کار کرده است دوباره گرم می کند و به دمای خاصی می رسد.نقش گرم كننده بازده حرارتی گردش نیروگاه را بیشتر بهبود می بخشد و باعث می شود كه دمای بخار تیغه مرحله آخر توربین بخار در محدوده مجاز كنترل شود.

1 ، نقش گرم کننده ، انجام برخی کارها در بخار سیلندر فشار بالا توربین بخار ، برای گرم کردن دوباره به دیگ است. سپس برای ادامه کار به سیلندرهای فشار متوسط ​​و پایین توربین فرستاده می شود.

2. پارامترهای نصب مجدد بخاری را برآورده کنید: به منظور بهبود کارایی چرخه واحد ، فقط فشار بخار را افزایش دهید و دما را افزایش ندهید ، باعث می شود رطوبت اگزوز توربین بخار بیش از حد بالا باشد ، که بر ایمنی توربین بخار تأثیر می گذارد. افزایش بیشتر دمای بخار توسط مشخصات دمای بالا و هزینه فولاد محدود می شود. با استفاده از چرخه گرمایش مجدد ، افت مفید آنتالپی بخار در توربین بخار افزایش می یابد ، که می تواند بازده چرخه را بیشتر بهبود بخشد (گرمایش اولیه می تواند راندمان چرخه را 4٪ بهبود بخشد) -6، ، گرمایش ثانویه می تواند حدود 2 increase افزایش یابد) ، علاوه بر این ، رطوبت اگزوز می تواند به طور قابل توجهی کاهش یابد.





داده های تکنیکیسوپرهیتر و بخاری دیگ بخار


قدرت 2 کیلو وات تا 1000 کیلو وات ، دما تا 900 درجه سانتیگراد



اطلاعات فنی مورد نیاز از جمله ظرفیت بخار ، درجه حرارت ، دمای مورد نیاز و غیره را برای ما ارسال کنید. ما بر این اساس طراحی خواهیم کرد.





اطلاعات شرکتسوپرهیتر و بخاری دیگ بخار


دیگ بخار HD که در سال 1985 تاسیس شد ، Zhangjiagang Hua Dong Boiler Co. ، Ltd. (تجارت با نام تجاری HD Boiler) ، یک تولید کننده صنعتی حرفه ای است ، تولید دیگ بخار آبگرمکن ، دیگ بخار صنعتی ، دیگ بخار HRSG و انواع قطعات دیگ بخار ، مانند پانل های دیواره آب ، صرفه جویی ، پیش گرم کننده هوا ، ابرگرمکن ، هدر ، لوله باله مارپیچی ، لوله H-fin ، لوله های حرارتی و غیره. دیگ بخار HD در پارک صنعتی دونگ لای ، حومه شرقی شهر ژانگ جیا باند واقع شده است.محل کارخانه در حدود 150 کیلومتری بزرگراه به بندر شانگهای یا 60 کیلومتری جاده ای به سوژو یا ووکسی است ، حمل و نقل به راحتی و از هر جهت گسترش می یابد.
