گواهینامه مبادله حرارتی مبدل حرارتی دیگ بخار استیل SA210A1
جزئیات محصول
| دامنه برنامه ها: | نیروگاه ، زندگی ، صنعتی | تایپ کنید: | گردش طبیعی / یک بار از طریق |
|---|---|---|---|
| خروجی: | آب گرم / بخار | سوخت: | ذغال سنگ / گاز / روغن ، بخاری آب |
| کاربرد: | دستگاه دیگ بخار | وضعیت: | جدید |
| برجسته کردن |
اقتصاد نیروگاه نیروگاه,اقتصاددان دیگ بخار |
||
توضیحات محصول

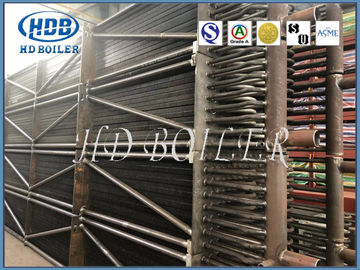

SA210A1 Steel Boiler Heater Exchange Part Economizer in Boiler، ISO9001 Certificance Economise
معرفی
اکونومایزر در قسمت پایینی دودکش دیگ بخار برای بازیافت گرمای اضافی دود نصب شده است ، دستگاهی که آب دیگ بخار را در فشار طبل بخار سطح گرمایش آب اشباع گرم می کند ، به دلیل حرارت بالای دود گاز ، دمای خروجی را کاهش می دهد. گاز دودکش ، صرفه جویی در انرژی ، افزایش بهره وری ، به اصطلاح اکونومایزر. اکونومایزر لوله های فولادی با فشار محدود نمی شود ، می توان از آن به عنوان نوع جوش استفاده کرد ، به طور کلی با قطر بیرونی لوله فولادی کربنی 51 32 32 میلی متر.گاهی اوقات برای بهبود انتقال حرارت ، باله و باله به لوله اضافه می شود.اکونومایزر لوله ای متشکل از لوله های آرنجی موازی است که عموماً به نام لوله های سرپانتین شناخته می شوند.
مشخصات فنی
| شرح | اقتصاد دیگ بخار |
| مواد | فولاد آلیاژی ، فولاد کربنی ، SA210C ، SA213T22 و غیره |
| استاندارد مواد | ASTM ، EN یا ISO و غیره |
| بعد، ابعاد، اندازه | سفارشی سازی |
| وزن |
حداقل: 10 تن حداکثر.: 1000 تن |
| فرآیند ذوب: | EF + LF + VD |
| روند | مواد → شمش → گرم/سرد نورد treatment عملیات حرارتی (عادی سازی+ خنک کننده) pection بازرسی mach ماشینکاری خشن → UT → عملیات حرارتی دوم mach ماشینکاری پایان → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
مشخصات فنی
ساختار مواد
شامل یک لوله باله مارپیچی جدی ، سربرگهای ورودی و خروجی ، خم ، قاب و سایر وسایل کمکی است.
ترتیب ساختار
در چیدمان خطی / پلکانی.
تابع
1. Economizer یک سیستم تولید بخار است مانند یک دیگ بخار.هنگامی که گاز خروجی از سیلندر موتور از طریق دریچه خروجی تخلیه می شود ، برای تولید بخار با گرم کردن آب به دیگ بخار می رود.
2. پس از عبور گاز از طریق اکونومایزر ، دمای گازهای خروجی باقی مانده آب را در اکونومایزر گرم می کند.این به تولید بخار کمک می کند و باعث بهبود کارایی و صرفه جویی در مصرف سوخت می شود
3. یک اکونومایزر از گرمای اضافی ناشی از خروجی دیگ بخار استفاده می کند که در غیر این صورت در اتمسفر از بین می رود تا (در بیشتر موارد) آب تغذیه را به دیگ بخار گرم کند. این کار باعث بهبود کارایی دیگ بخار و کاهش هزینه سوخت می شود.
مزایای
1. جذب گرمای گاز دودکش با دمای پایین ، کاهش دمای تخلیه دود ، کاهش تلفات دود و صرفه جویی در سوخت.
2. از آنجا که آب تغذیه قبل از ورود به درام بخار در اکونومایزر گرم می شود ، جذب حرارت آب تغذیه در سطح گرمایش کاهش می یابد و می توان از اکونومایزر برای جایگزینی بخشی از سطح حرارت تبخیر با هزینه بیشتر استفاده کرد.
3 ، دمای آب تغذیه افزایش یافته است ، درام اختلاف دمای دیوار را کاهش می دهد ، تنش حرارتی مربوط به کاهش ، عمر مفید درام را افزایش می دهد.
تنوع
صرفه جویی در مصرف دیگ بخار
| 1 | HDB برای دیگهای بخار ، که شامل دیگهای سوختی است که از زغال سنگ ، چوب ، روغن یا سایر سوختهای جامد برای تولید برق از بخار فشار قوی دیگ بخار استفاده می کند ، صرفه جویی می کند. |
| 2 | این اکونومایزرها معمولاً در قسمت پشتی دیگ بخار قرار دارند و لوله ها به صورت افقی در حال حرکت هستند. آب تغذیه دیگ بخار از طریق مدارهای اکونومایزر در جهت مخالف جریان گاز (به نام ضد جریان) عبور می کند. |
| 3 | لوله های برهنه معمولاً به منظور به حداقل رساندن رسوب خاکستر استفاده می شوند ، اما برخی از سازنده های دیگ بخار با استفاده از لوله های پره دار ، مارپیچی یا پره بلند ، اکونومایزر خود را طراحی می کنند. |
| 4 | HDB می تواند با لوله های بدون لبه ، مارپیچ یا باله بلند عناصر کم مصرف تولید کند و در صورت تمایل ، واحد خود را به یکی از انواع دیگر لوله ها دوباره طراحی کنید.HDB همچنین می تواند سرصفحه های جایگزین را برای همه کم مصرف کننده های دیگ بخار تأسیس کند. |
بسته بندی دیگ بخار اکونومایزر
| 1 | HDB دارای قابلیت های تولید منحصر به فردی است که مهندسان Optimus هنگام طراحی اقتصادی کننده های کارخانه اسید سولفوریک و سوپرهیترها از آن نهایت استفاده را می برند. |
| 2 | اغلب این اجازه می دهد تا واحدهای Optimus برای راندمان انتقال حرارت بالاتر پیکربندی شوند که منجر به کاهش سطح مورد نیاز و در نتیجه ، محصولی با قیمت کمتر می شود. |
| 3 | HDB از قابلیتهای خود در محل برای لوله کشی و خم لوله ها ، ماشینکاری و ساخت هدرها ، سوراخ کردن ورقهای لوله ، برش و آماده سازی کلیه مواد پوشش و انجام کلیه قسمتهای تحت فشار و جوشهای پوشش استفاده می کند. |
| 4 | این به HDB کنترل بیشتری بر توالی و برنامه تولید می دهد که به ما در دستیابی به رکورد قابل توجهی از عملکرد تحویل به موقع کمک کرده است. |
HRSG Economizer
| 1 | صرفه جویی برای ماژول های HRSG امروزی با فینتیب هایی که به صورت عمودی آویزان هستند پیکربندی شده است.HDB کویل های اکونومایزر را تقریباً برای همه شرکت های HRSG OEM ساخته است و ویژگی های منحصر به فرد هر یک را درک می کند. |
| 2 | در بسیاری از موارد ، شرکتهای برق مایل به صرفه جویی در مصرف انرژی خود از فولاد کربنی ساده به مواد آلیاژی هستند تا به مقاومت در برابر خوردگی شتابدهنده جریان (FAC) در داخل هدرها و خم لوله ها کمک کنند. |
| 3 | HDB یک فروشگاه تک مرحله ای برای ساخت اقتصادی ساز است زیرا ما تمام مواد را آماده کرده و تمام قسمتهای تحت فشار و جوشکاری را انجام می دهیم ، از پر کردن فینتوب ها ، ساخت هدرها و مونتاژ بسته سیم پیچ. |
تست
| 1 | جدیدترین نوع دستگاه خمش U برای خم شدن دقیق لوله ها استفاده می شود. |
| 2 | خم شدن برای انواع مبدل های حرارتی ، کندانسور ، اکونومایزر ، لوله های دیگ بخار در فولاد ضد زنگ بدون درز و همچنین جوش داده شده انجام می شود. |
| 3 | پس از لوله های خمشی U ، هیدرو تست شده و در صورت درخواست استرس برطرف می شود. |
| 4 | همچنین قطعات ماکت برای تعیین کاهش ضخامت در قسمت خم آماده می شوند. |
| 5 | آزمایش نفوذ رنگ بر روی قسمت خم برای تشخیص ترک ، عیب یا هر نوع نقص انجام می شود. |
| 6 | بسته بندی ویژه ای برای جلوگیری از آسیب در هنگام حمل و نقل ارائه شده است. |
نکات برجسته محصول
SA210A1 Steel Boiler Heater Exchange Part Economizer in Boiler، ISO9001 Certificance Economise معرفی اکونومایزر در قسمت پایینی دودکش دیگ بخار برای بازیافت گرمای اضافی دود نصب شده است ، دستگاهی که آب دیگ بخار را در فشار طبل بخار سطح گرمایش آب اشباع گرم می کند ، به دلیل حرارت بالای دود گاز ، دمای خروج...
