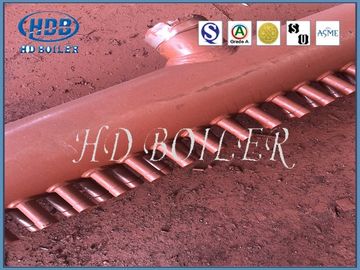

قطعات تعویض دیگ بخار سرآیند فولاد و منیفولد برای دیگهای بخار با انتهای جوش داده شده
جزئیات محصول
| کاربرد: | نیروگاه / نیروگاه | دمای کار: | 445 درجه |
|---|---|---|---|
| تایپ کنید: | فوق العاده بحرانی | مواد: | 15CrMoG / 12Cr1MoVG |
| رنگ: | سفارشی | بسته بندی: | بسته بندی آهن قاب |
| برجسته کردن |
هدر در دیگ بخار,هدر و منیفولد |
||
توضیحات محصول
سرفصل های مانیفولد دیگ استاندارد اروپایی ، لوله کشی هدر دیگ بخار
شرح
به منظور بهبود کارایی دیگ ، دیگهای بخار به تدریج به دیگهای لوله ای تبدیل می شوند تا سطح انتقال حرارت را افزایش دهند.آب گلدان از لوله بشقاب به لوله پایین به جعبه پایین منتقل می شود و توسط بدنه جعبه به هر دسته لوله تقسیم می شود.آب موجود در این دسته لوله ها به طور مداوم انرژی گرمایی را جذب می کند و در قسمت بالای بدنه جعبه جمع می شود و سپس دوباره به بشکه گلدان جریان می یابد.ما قسمت بالا و پایین جعبه را سرصفحه می نامیم.هدر بخش مهمی از دیگ بخار است که به هدر بالا و هدر پایین تقسیم می شود.
عملکرد اصلی این است که مایعات کار را جمع آوری کرده یا مایعات کار را از طریق هدر به خطوط لوله دیگر تقسیم کنید.یعنی جمع آوری ، مخلوط و توزیع مایعات کار ، به طوری که اطمینان حاصل شود مایعات کار به طور مساوی توزیع و گرم می شوند.هدر پایین که به آن جعبه ضد کک نیز گفته می شود ، در دو طرف توری قرار دارد و مستقیماً با درز زغال سنگ در حال تماس است.عملکرد آن خنک کردن سرباره کک بدون اتصال به دیواره جانبی است.
| 1 | هدرها قسمت مهمی از انواع دیگهای بخار را تشکیل می دهند. |
| 2 | بخار از لوله های تولید کننده در هدرهایی جمع می شود که بنابراین همیشه تحت فشار هستند. |
| 3 | این فشار ممکن است از 300 psi تا 2000 psi متغیر باشد.از آنجا که هدرها همیشه تحت فشار هستند ، ما بیشترین دقت را در هنگام ساخت آنها انجام می دهیم. |
| 4 | بسته به ظرفیت تولید دیگ بخار ، اندازه هدر ساخته شده توسط ما از 100 میلی متر تا 600 میلی متر NB متفاوت است.خردهای اندازه های مختلف با دقت بسیار زیادی به بدنه اصلی هدر جوش داده می شوند تا دهانه های مورد نظر را از هدر تأمین کنند. |
جزئیات
فشارها و دمایی که هدرها باید تحمل کنند به مولفه ای که به آن متصل هستند بستگی دارد.هدر متصل به اکونومایزر یا پانل های دیواری آب در مقایسه با هدر متصل به سوپرهیترها یا بخاری های گرم کمتر مورد نیاز مواد است.
بسته به دما و فشار هدرها ، Vallourec لوله های موجود در فولاد کربنی را به فولادهای فریتی با آلیاژ بالا مانند T / P91 یا T / P92 ، با اندازه های مختلف از 88.9 میلی متر تا 406.4 میلی متر ارائه می دهد.
طبقه بندی
| مواد | فولاد کربن ، فولاد آلیاژی ، فولاد ضد زنگ. |
| طول | با توجه به الزامات لباس. |
| محدوده دما | 300 ℃ ~ 1500 |
| قطر (OD) | 76 میلی متر ~ 914 میلی متر |
تابع
هدر یک اتصالات لوله برای مخلوط کردن مواد کار دیگهای بخار و اطمینان از گرم شدن یکنواخت مواد کار است.معمولاً دیوار کوره دیگهای بخار صنعتی از ردیف لوله ها (دیوارهای خنک کننده با آب) تشکیل شده است ، اما اندازه دیگهای بخار بزرگ است و ساختار پیچیده ای دارد.این نمی تواند تضمین کند که مواد فعال در همه لوله ها گرمای یکسانی را جذب می کنند.تفاوت های زیادی در جذب گرما در قسمت های مختلف وجود دارد.نصب هدرها می تواند اجازه دهد که ماده فعال در هر لوله در اینجا همگرا شود و در سطح بعدی هر لوله توزیع شود تا انحراف حرارتی کاهش یابد تا جذب گرما ، جریان سیال کار و سرمایش و بازده حرارتی دیگ بخار بهینه شود. و بهبود یافت ؛علاوه بر این ، اندازه ، تعداد و طرح لوله ها در قسمتهای بالا ، وسط و پایین دیگ بخار متفاوت است.سرصفحه مسئول اتصال هر بخش برای اطمینان از جریان روان مواد فعال است.
صدور گواهینامه
نکات برجسته محصول
