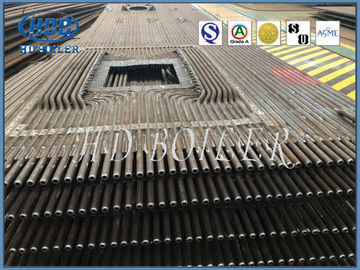

پانل دیواری غشایی دیگ بخار ASME در دیگ بخار با نوار فین برای صنعت
جزئیات محصول
| مواد: | فولاد کابین / فولاد ضد زنگ / فولاد آلیاژی | ساختار: | لوله آتش / آب |
|---|---|---|---|
| درمان سطحی: | نقاشی شده | دامنه برنامه ها: | ایستگاه صنعتی / نیروگاه |
| مشخصات: | سفارشی | بندر: | شانگهای |
| برجسته کردن |
پانل دیواری آب دیگ بخار,لوله دیواری آب دیگ بخار |
||
توضیحات محصول
عملکرد لوله های دیواری آب غشایی در دیگ بخار با نوار فین برای استفاده در طول عمر از صنعت
معرفی محصول: پانل دیواری غشای دیگ بخار
1. دیواره های غشایی به طور گسترده ای در دیگهای بخار برای نیروگاه های برق / برق به عنوان یک قسمت تبادل گرما استفاده می شود.
2. پانل های دیواری آب ممبن با لوله ها و تخت های فولادی ترکیب شده اند تا اطمینان حاصل شود که آب بندی خوبی داشته و باعث کاهش قابل توجه فاکتور نشت هوا در دیگ بخار پیش منفی شده ، شرایط احتراق را در کوره بهبود می بخشد.
3. پانل های دیواری آب غشایی سطح گرما را افزایش می دهند و در مصرف فولاد صرفه جویی می کنند.
مزایای
| 1 | برای اطمینان از نشت پذیری دیواره کوره و کاهش نشت هوا در محفظه احتراق. |
| 2 | برای دستیابی به خنک سازی کامل محفظه احتراق و لوازم جانبی دیگ بخار دیواره آب غشایی برای جلوگیری از کک شدن در شرایط شلیک اضافی مفید است. |
| 3 | ظرفیت ذخیره سازی حرارتی کم است ، گرم شدن محفظه احتراق سریع و خنک کننده نیز سریع است ، که می تواند زمان خنک سازی شروع دیگ بخار و خاموش شدن کوره را کوتاه کند. |
| 4 | خوب است که از دیوار خنک شده با آب پشتیبانی شده استفاده کنید و می تواند باعث کاهش بار چارچوب دیگ بخار شود ، که مزیت آن برآمدگی است. |
| 5 | در مقایسه با لوله های لخت ، دیواره آب غشایی ظرفیت جذب گرما در لوله ها را بهبود می بخشد. |
| 6 | دیواره آب غشای دیگ بخار مستقیم کارخانه می تواند درجه ترکیبی اولیه قطعات دیگ را بهبود بخشد و کار نصب را کاهش دهد. |
ساخت
دیگ بخار HD از تکنولوژی جوشکاری با قوس غوطه وری برای تولید دیواره های آب به عنوان یک نیاز سازگار با محیط زیست استفاده می کند.
همچنین می تواند ساختاری محکم و آب بندی را تضمین کند.
امکانات
1. ساخت و ساز محکم
2. مقاومت بالا
3. ابعاد دقیق
4. پایان مقاوم در برابر خوردگی
شرح
از پانل های دیواری آب در بویلرهای بازیافت Waste Heat استفاده می شود.ما پانل های دیواری آب تولید می کنیم.این لوله ها از لوله های فولادی کربنی ساخته شده اند تا مطابق نقشه و مشخصات مشتریان ساخته شوند.در حین ساخت برای تخمک گذاری و نازک شدن در قسمت خمیده مراقبت ویژه ای انجام می شود.
ما در حال تولید و تهیه طیف گسترده ای از پانل های Waterwall هستیم.لوله های ارائه شده توسط ما شناخته شده اند که فشار داخلی زیادی را تحمل می کنند زیرا یک نوار پیوسته از مواد باله به صورت مارپیچ روی لوله پیچیده می شود.شناخته شده است که این لوله ها گرما را به طور یکنواخت تأمین می کنند که منجر به افزایش خروجی گرما می شود.
عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب گرمای تولید شده توسط شعله یا دودکش در دمای بالا و تولید بخار یا آب گرم در لوله ها است ، بنابراین دما را در محفظه کاهش می دهد.
جزئیات ساخت و ساز
ویژگی های ترکیبی دیواره خنک کننده آب غشایی به شرح زیر است:
1. عرض ، طول ، صافی و مورب ردیف لوله را هنگامی که ردیف لوله تقسیم شده بر روی قاب ترکیبی بلند می شود ، بررسی و تنظیم کنید. اگر عرض ردیف لوله بزرگتر یا کمتر از اندازه مشخص شده باشد ، باله می تواند باشد به طول مناسب برش داده شده ، به اندازه مشخص شده تنظیم شده و سپس دوباره جوش داده می شود. هنگامی که اختلاف مورب ردیف لوله از lOmm فراتر می رود ، می توان باله ها را بین برخی از لوله ها با اندازه بزرگتر کاهش داد تا فاصله بین لوله ها کاهش یابد تا اختلاف مورب از بین برود و پس از آن می توان باله ها را جوش داد. هنگامی که ناهموار بودن ردیف لوله از حد مجاز بیشتر است ، می توان از قاب دروازه ای برای اصلاح فشار بالای جک استفاده کرد.
اتصال مفصل ردیف لوله با یک لوله متفاوت است. اتصال جوشکاری یک لوله پس از جوشکاری حدود 1-2 میلی متر کوچک می شود ، که هیچ تأثیری بر روی لوله های دیگر ندارد. اما ردیف لوله یکسان نیست ، دو بخش از جوش لوله ردیف لوله ، اگر از یک طرف به طرف دیگر دنباله جوشکاری ، جوشکاری تا انتهای لوله ناشی از تغییر شکل بسیار بزرگ است. بنابراین ، قبل از جوشکاری لب به لب ، تركیب لب به لب این جوشکاری مفصل باید به طور کامل اندازه گیری شود ، و با توجه به فاصله لگن خیلی کوچک است ، طبقه بندی متوسط ، خیلی بزرگ ، اگر فاصله لب به لب خیلی بزرگ است یا خیلی کوچک ، باید روش برش لوله را انتخاب کنید ، جایگزین آن با یک لوله کوتاه کوتاه. در این بار ، به دلیل کوچک شدن جوشکاری ، لوله با شکاف بیشتر قابل فروش است.به منظور کاهش تغییر شکل جمع شدن جوشکاری لوله ، باید روش تقارن و جوشکاری متقاطع اتخاذ شود.
3. قسمت پایین دیوار خنک کننده آب جلو و عقب دارای ته کوره (سطل خاکستر سرد) است و قسمت بالای دیوار خنک کننده آب عقب دارای زاویه شعله است ، بنابراین اندازه جز the بزرگتر است و شکل خاص تر است ، بنابراین ترکیب آن دشوار است.
4. توپ تک پاس لوله دیواره آب عقب با دیگر لوله های سطح گرمایش متفاوت است. از آنجا که دیواره آب عقب در جعبه هدر بالا دارای یک زاویه ضد شعله است ، تعداد لوله خمش زاویه ضد شعله همانند عقب است دیواره آب ، به منظور افزایش استحکام زاویه ضد شعله ، تعداد قابل توجهی از لوله مستقیم فاصله (بیشتر نوع کوره) وجود دارد. در تقاطع زاویه شعله و لوله مستقیم ، سه راهی فولاد گچ شکل مخصوص (سه- لوله شاخه) نصب شده است. در لوله مستقیم و محل اتصال بین مخزن متحد بالا با دهانه Φ 5 میلی متر یا محدود کننده Φ 10 میلی متر مجهز شده است. به این ترتیب ، بیشتر لوله های خم شده محیط کار منجر به خنک شدن زاویه شعله ، و قسمت کوچکی از لوله خم شده محیط کار تضمین می کند که لوله مستقیم و لوله منحنی دارای مقدار انبساط متناظر هستند ، تا تنش داخلی را کاهش دهد ، بنابراین مشکل عبور از توپ افزایش می یابد.
کارگاه
