دیگ بخار صنعتی لوله های دیواری آب با بازده بالا استاندارد SGS / ASME / ISO
جزئیات محصول
| ساختار: | لوله آتش / آب | سوخت: | ذغال سنگ / گاز / ذغال سنگ / حرارت آب |
|---|---|---|---|
| نوع: | ذخیره انرژی | فشار: | فشار کم / زیاد |
| دامنه برنامه ها: | ایستگاه صنعتی / نیروگاه | بسته بندی: | بسته بندی آهن قاب |
| برجسته کردن |
پانل دیواری آب دیگ بخار,لوله دیواری آب دیگ بخار |
||
توضیحات محصول
دیگ بخار صنعتی لوله های دیواری آب با بازده بالا استاندارد SGS / ASME / ISO
معرفی محصول
عموماً بر روی سطح داخلی دیواره کوره قرار می گیرد ، عمدتا برای جذب گرمای تابشی از شعله و گاز دودکش در کوره استفاده می شود. این نوع اصلی سطح گرمایش تبخیری دیگ مدرن و همچنین اصلی است بخشی از حلقه گردش آب دیگ بخار است. به دلیل نقش خنک کننده و محافظ دیواره کوره ، از این رو نامگذاری شده است.
دیواره های خنک کننده آب در ابتدا برای گرم شدن ، بلکه برای خنک کردن کوره طراحی شده اند تا در دماهای بالا آسیب نبیند. بعداً ، بعلت عملکرد تبادل حرارت خوب ، به تدریج درام را جایگزین کرد تا به گرمایش اصلی تبدیل شود قطعات دیگ بخار.
نمای نزدیک دیواره آب
نمای نزدیک دیواره آب
یک سطح گرمایشی تبخیری متشکل از بسیاری از لوله های موازی بر روی دیواره داخلی کوره دیگ بخار قرار گرفته است. نقش دیواره آب جذب گرمای تابشی شعله درجه حرارت بالا یا گاز دودکش در کوره ، تولید بخار یا آب گرم در لوله را کاهش دهید ، درجه حرارت دیواره کوره را کاهش دهید و از دیوار کوره محافظت کنید. در دیگ بخار با ظرفیت زیاد ، دمای شعله بسیار زیاد است و شدت تابش حرارتی بسیار زیاد است. دیگ بخار شامل 40 تا 50 درصد یا بیشتر از گرما جذب شده توسط دیواره آب. به استثنای چند دیگ بخار با ظرفیت کوچک ، دیگهای بخار لوله مدرن از دیواره های خنک کننده آب به عنوان اصلی ترین سطح گرمایش تبخیری استفاده می کنند.
پارامتر
| نام | پانل آب غشایی |
| مواد | فولاد کربن ، آلیاژ ، فولاد ضد زنگ |
| اندازه لوله | Φ38 - 76 میلی متر ، سفارشی کنید |
| استاندارد | ISO ، ASME |
| مدل | تحصیل کرده |
| کاربرد | قابل انعطاف در اطراف محفظه احتراق دیگ بخار است |
عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب گرمای تولید شده توسط شعله یا دودکش در دمای بالا و تولید بخار یا آب گرم در لوله ها است ، بنابراین دما را در محفظه کاهش می دهد.
انواع

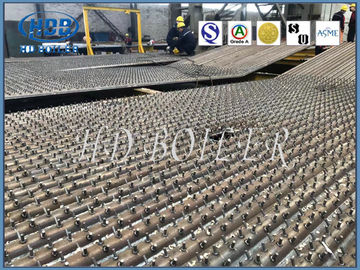

با توجه به نوع ساختار ، عمدتا سه نوع وجود دارد: نوع لوله سبک ، نوع غشایی و نوع لوله سوراخ کننده. دیواره آب لوله نور از یک ردیف کامل از لوله های فولادی بدون درز تشکیل شده است و ساختار ساده ترین است. دیوار خنک کننده آب با جوشکاری نقطه ای بسیاری از لوله های باله دیواره خنک کننده آب نورد به هم جوش داده می شود ، و آن را به یک سطح گرمایش کامپوزیت مهر و موم شده تبدیل می کند ، که نه تنها می تواند هوای کوره را بهبود بخشد ، نشت هوا را کاهش دهد ، بلکه همچنین از دیواره کوره محافظت بهتر می کند وزن دیوار کوره کاهش یافته و ساختار ساده می شود. دیوار خنک کننده لوله سوراخ کننده بر روی لوله دیوار خنک کننده آب با تعداد زیادی پین به طول 20 ~ 25 میلی متر و قطر 6 ~ 12 میلی متر جوش داده می شود ، و سپس با پلاستیک های نسوز کرومیت پوشانده می شود تا جذب حرارت قسمت دیواره خنک کننده آب کاهش یابد و درجه حرارت منطقه احتراق افزایش یابد.این مناسب برای مواردی است که اشتعال سوخت به ویژه دشوار است یا برخی از کوره های تخلیه سرباره مایع. با توجه به موقعیت طرح ، دو نوع از نوع دیواره و نوع دیوار پارتیشن وجود دارد (یعنی هر دو طرف گرم می شوند). نوع اول بیشتر تعبیه شده است در دیواره داخلی دیوار کوره ، با یک طرف گرما را جذب می کند. بیشتر آنها در وسط کوره بزرگ دیگ بخار نصب می شوند ، کل کوره را به دو قسمت جداگانه تقسیم می کنند ، دو طرف گرم می شوند.
گواهینامه ها
دیگ بخار HD بهترین امکانات را در کلاس ارائه می دهد ، از جمله
- مساحت ساخت 200000 متر مربع
- 150 مهندس
- 600 جوشکار کد دار
- 60 بازرس مجاز (از جمله مربیان سطح NDT)
- درجه Aمجوزهای طراحی و ساخت دیگ بخار (صادر شده توسط اداره امور نظارت و بازرسی کیفیت)
- ایزو 90001: 2008 سیستم کیفیت
- مثل من گواهی دیگ بخار کمکی
- ASME'S '،' U ' و توجه داشته باشید مجوز تمبر
