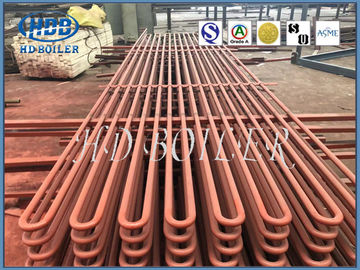

قطعات دیگ بخار مبدل حرارتی استاندارد ASME سوپرهیتر و گرم کننده مجدد راندمان بالا
جزئیات محصول
| سوخت: | ذغال سنگ / گاز / روغن ، بخاری آب | نوع: | سیم پیچ |
|---|---|---|---|
| فشار: | فشار کم / زیاد | دامنه برنامه ها: | صنعت / نیروگاه |
| مشخصات: | سفارشی | مواد: | فولاد کربن / استیل ضدزنگ و غیره |
| وضعیت: | جدید | بسته بندی: | بسته بندی آهن قاب |
| برجسته کردن |
سوپرهیتر در دیگ بخار,گرمایش مجدد در نیروگاه |
||
توضیحات محصول
قطعات دیگ بخار مبدل حرارتی استاندارد ASME سوپرهیتر و گرم کننده مجدد راندمان بالا
معرفی محصول
Reheater در اصل نوعی سوپرهیتر بخار است که بخار کم فشار بیش از حد را گرم کرده و به دمای خاصی می رسد.مجدداً بخاری بازده حرارتی گردش نیروگاه را بهبود می بخشد و دمای بخار تیغه مرحله آخر توربین بخار را در محدوده مجاز کنترل می کند. یک بخاری بخاری است که بخار را از توربین بخار به بخار فوق گرم تبدیل می کند. دو عملکرد وجود دارد دوباره گرم کنیکی کاهش رطوبت بخار آب ، که برای محافظت از تیغه توربین مفید است. ثانیا ، می توان بازده داخلی نسبی و کارایی داخلی مطلق را بهبود بخشید.
نوع مزایا معایب روش پشتیبانی:
آویز نوع
1. پشتیبانی ساختاری محکم
2. انسداد جریان توسط بخار متراکم
3. برای تصفیه آب جمع شده در کف به راه اندازی مجدد آهسته نیاز دارد.از بالا پشتیبانی می شود
از نوع معکوس
1. تخلیه مناسب بخار متراکم شده
2. فاقد استحکام ساختاری ، به ویژه در جریان گاز پر سرعت با پشتیبانی از پایین
نوع افقی
1. زهکشی مناسب
2. استحکام ساختاری خوب.
جزئیات
| 1 | ترکیب مواد | فولاد کربن ، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت ، جعبه های جمع آوری و سایر مواد پشتیبانی کننده.لوله ها انواع مشخصات سفارشی هستند. |
| 2 | الگوی طراحی | طرح عمودی یا افقی. |
| 3 | مزایای | ظاهر زیبا ، اندازه ، دقت ، تکنولوژی خمش و جوشکاری درجه یک ، تجهیزات تشخیص درجه یک. |
ساختار طراحی
1. گرم کردن بخار اشباع شده ، دما تا 900 درجه سانتیگراد.
2. راندمان بالا ،> 90.
3. گرم کردن با سرعت بالا.
4. طراحی با فولاد ضد زنگ.
5. عمر طولانی طراحی ، 15 سال.
عملکرد محصول
به منظور بهبود بهره وری گرما در مجموعه های بزرگ تولید ، از چرخه گرمایش میانی به طور گسترده ای استفاده می شود. بخار اصلی که از سوپرهیتر دیگ بخار خارج می شود ، برای افزایش دما پس از انجام کار در سیلندر فشار بالا بخار ، به گرم کننده ارسال می شود توربینسپس برای ادامه انبساط و کار به سیلندر فشار میانی توربین بخار فرستاده می شود. برخی از واحدهای بزرگ ، پس از سیلندر فشار میانی ، بخار را به سمت دیگ بخار تخلیه می کنند ، که به عنوان دو چرخه مجدد گرم شدن متوسط شناخته می شود ، می تواند نسبتاً کارایی گردش خون را بهبود بخشد حدود 2٪. برخی از واحدهای آزمایش حتی سه دوره گرم شدن مجدد را نیز اتخاذ می کنند. پس از اتمام چرخه گرمایش ، سیستم حرارتی ، ساختار و تنظیم عملکرد دیگ بخار و دستگاه توربین بخار پیچیده شده و هزینه افزایش می یابد ، بنابراین در تولید اتخاذ می شود واحد بیش از 100 مگاوات ، معمولاً فقط یک بار از گرمایش میانی استفاده می شود.
ویژگی های محصول
مقاومت در برابر جریان بخار در سیستم گرمایش مجدد تأثیر بیشتری بر روی راندمان حرارتی چرخه واحد دارد که برای هر افزایش 0.1 میلی آمپر در مقاومت 0.2 ~ 0.3٪ کاهش می یابد. بنابراین ، قطرهای لوله بزرگتر (42 ~ 60 میلی متر) و جریان توده بخار پایین تر میزان (250 ~ 400 کیلوگرم در متر مربع) معمولاً برای کنترل مقاومت بدنه بخاری استفاده می شود تا از 5-7 of فشار بخار ورودی آن بیشتر نشود. فشار بخار گرم شده کمتر از بخار اصلی است ، و انتقال حرارت همرفت بخار درون لوله به دیواره لوله ضعیف است. بنابراین ، دمای فلز دیواره لوله بالاتر است و باید فولاد با درجه حرارت بالا بهتر اتخاذ شود ، و حتی فولاد آستنیتی نیکل کروم نیز باید اتخاذ شود. دمای بخار مجدد را می توان تنظیم کرد (نگاه کنید به تنظیم درجه حرارت بخار دیگ بخار).
کارگاه
نکات برجسته محصول
قطعات دیگ بخار مبدل حرارتی استاندارد ASME سوپرهیتر و گرم کننده مجدد راندمان بالا معرفی محصول Reheater در اصل نوعی سوپرهیتر بخار است که بخار کم فشار بیش از حد را گرم کرده و به دمای خاصی می رسد.مجدداً بخاری بازده حرارتی گردش نیروگاه را بهبود می بخشد و دمای بخار تیغه مرحله آخر توربین بخار را در محدوده ...
