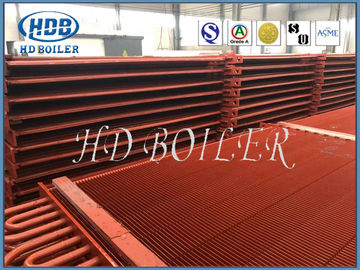

H Finned Tube Boiler Economizer Heat Exchanger Industrail با استفاده از استاندارد ASME
جزئیات محصول
| مواد: | فولاد کربن ، فولاد ضد زنگ | دامنه برنامه ها: | نیروگاه ، زندگی ، صنعتی |
|---|---|---|---|
| سوخت: | ذغال سنگ / گاز / روغن ، بخاری آب | اصل: | صرفه جویی در گرما |
| رنگ: | به عنوان مورد نیاز شما | شماره مدل: | سفارشی |
| وضعیت: | جدید | بسته بندی: | بسته بندی آهن قاب |
| برجسته کردن |
اقتصاد نیروگاه نیروگاه,اقتصاددان دیگ بخار |
||
توضیحات محصول
H Finned Tube Boiler Economizer Heat Exchanger Industrail با استفاده از استاندارد ASME
شرح
دو باله لوله باله h شکل مستطیل شکل ، تقریباً مربع شکل هستند و طول جانبی آن تقریباً دو برابر لوله نور است. متعلق به سطح گرمایش گسترده است. لوله باله h شکل پروسه جوشکاری با مقاومت فلش را اتخاذ می کند ، که دارای نرخ همجوشی جوش بالا ، استحکام کششی بالا و هدایت حرارتی خوب است. لوله باله h شکل نیز می تواند به صورت یک لوله باله دو لوله "dual-h" ساخته شود ، که از استحکام خوبی برخوردار است و می تواند در مورد ردیف های لوله بلندتر
ساختار مواد دیگ بخار H اقتصادسنج لوله پره ای
شامل یک لوله جدی H باله ، سربرگهای ورودی و خروجی ، خم ، قاب و سایر وسایل کمکی است.
ویژگی های دستگاه صرفه جویی لوله دیگ بخار H
1)ناحیه تبادل حرارت را اضافه کرده و تعداد لوله ها را کاهش دهید ، همچنین سطح قسمت دود را افزایش دهید تا سرعت و سایش بخار کاهش یابد.
2)لوله باله نوع H را می توان به لوله باله نوع H دو برابر کرد ، سفتی بالا برای مناسب بودن ردیف لوله بلند.
3)اقتصادی کننده باله نوع H در خطی قرار گرفته است تا فضا را به مناطق کوچک زیادی تبدیل کند ، میانگین جریان هوا برای کاهش سایش.
4)با کانال مستقیم برای به دست آوردن بهترین اثر دمش خاکستر.
5)ساختار جمع و جور برای کاهش وزن و کاهش هزینه تولید.
مشخصات فنی
| شرح | اقتصاد دیگ بخار |
| مواد | فولاد آلیاژی ، فولاد کربنی ، SA210C ، SA213T22 و غیره |
| استاندارد مواد | ASTM ، EN یا ISO و غیره |
| بعد، ابعاد، اندازه | سفارشی سازی |
| وزن |
حداقل: 10 تن حداکثر.: 1000 تن |
| فرآیند ذوب: | EF + LF + VD |
| روند | مواد → شمش → گرم/سرد نورد treatment عملیات حرارتی (عادی سازی+ خنک کننده) pection بازرسی mach ماشینکاری خشن → UT → عملیات حرارتی دوم mach ماشینکاری پایان → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
مزایای
1. مقاومت در برابر سایش عالی
سایش عمدتا به دلیل ضربه و اثر برش ذرات خاکستری بر روی لوله است.سایش در سطح لوله در سطح 30 درجه شدیدترین است.وقتی S1/d = S2/d = 2 ، میزان سایش در اینجا 3 برابر مقدار متوسط است.
به دلیل تغییر جهت جریان هوا ، ردیف دوم شدیدترین سایش را دارد.وقتی S1/d = S2/d = 2 ، ردیف دوم دو برابر سایش ردیف اول است و سایش ردیف بعدی عموما 30 تا 40 درصد بیشتر از ردیف اول است.
ترتیب ردیف اول همان ترتیب ردیف اول در دنباله است. تحت شرایط مشابه ، حداکثر ساییدگی دسته لوله طولی 3-4 برابر کمتر از بسته لوله بسته است.
سرعت سایش لوله مستقیماً با ضریب عدم یکنواختی سرعت گاز دودکش KV3.33 متناسب است و با ضریب عدم یکنواختی غلظت خاکستر بادی Ku رابطه مستقیم دارد.
اکونومایزر لوله پره دار شکل H به ترتیب مرتب شده است.باله h شکل ، فضا را به چند ناحیه کوچک تقسیم می کند و تأثیر جریان یکنواختی بر جریان هوا دارد.در مقایسه با اکونومایزر لوله نوری ، اکونومایزر باله مارپیچی و اکونومایزر باله طولی با آرایش مبهم ، عمر سایندگی در شرایط دیگر 3-4 برابر بیشتر است.
دمپر جانبی گاز دودکش از قسمت خمش محافظت می کند.
2. کاهش تجمع گرد و غبار
تشکیل خاکستر در پشت و طرف لوله به سمت باد اتفاق می افتد. به راحتی می توان لوله را با بی نظمی شستشو داد و گرد و غبار کمتری در پشت جمع می شود. در مورد ترتیب لوله به ترتیب ، به دلیل این واقعیت که جریان هوا آسان نیست در پشت لوله ، تجمع خاکستر بیشتری در ترتیب لوله به ترتیب نسبت به ستون اشتباه وجود دارد.
باله نوع h در دو طرف لوله جوش داده می شود که خاکستر جمع نمی کند ، در حالی که جریان هوا مستقیم جریان دارد ، جهت جریان هوا تغییر نمی کند و پره خاکستر جمع نمی کند.
فاصله ای بین 4 تا 4 در وسط باله نوع h باقی مانده است ، که می تواند جریان هوا را هدایت کرده و باله لوله را جمع کرده و گرد و غبار را جمع کند.
از آنجا که زاویه مارپیچی باله جهت جریان را هدایت می کند ، تجمع خاکستر لوله باله جدی تر است و از اکونومایزر که خاکستر سست تشکیل نمی شود نمی توان استفاده کرد. عملکرد میدان نشان می دهد که لوله باله h شکل خاکستر را جمع نمی کند ، در حالی که باله مارپیچی به طور جدی است.
لوله باله طولی با جریان هوا در امتداد باله تشکیل می شود ، زیرا باله روی سطح و پشت خاکستر انباشته جوش داده می شود. برخی مناطق مستعد تجمع گرد و غبار هستند.
باله h شکل که از هر دو طرف یک کانال مستقیم تشکیل می دهد ، بهترین اثر دمیدن را دارد.
3. فضای جمع و جور و هزینه کم
مجموعه لوله بسیار فشرده است و ارتفاع دود دم را به خوبی کاهش می دهد.
وزن کل بسیار کاهش می یابد و بار سیستم تعلیق کاهش می یابد.
کاهش هزینه اکونومایزر و دیگ بخار.
4. مقاومت جانبی دود را کاهش دهید
کاهش هزینه عملیاتی و سرمایه گذاری فن القایی.
5. کاهش اتصال جوش و افزایش قابلیت اطمینان.
