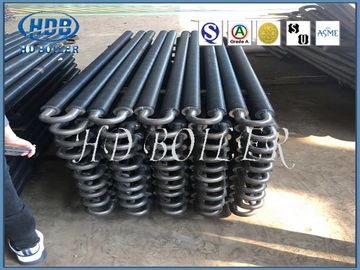

بهینه ساز دیگ بخار لوله فولادی برای دیگهای بخار نیروگاه حرارتی با گردش طبیعی

بهینه ساز دیگ بخار لوله فولادی برای دیگهای بخار نیروگاه حرارتی با گردش طبیعی

بهینه ساز دیگ بخار لوله فولادی برای دیگهای بخار نیروگاه حرارتی با گردش طبیعی
Steel Tube Boiler Economizer for Thermal Power Station Boilers with Natural Circulation
بهینه ساز دیگ بخار لوله فولادی برای دیگهای بخار نیروگاه حرارتی با گردش طبیعی
جزئیات محصول:
محل منبع: جیانگ سو ، چین
نام تجاری: HDB
گواهی: ISO9001,ASME,Grade A,SGS,EN
شماره مدل: Superheater و Reheater
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negociable
زمان تحویل: 30 روز پس از واریز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 500 تن در هر ماه
مخاطب
توضیحات محصول جزئیات
ساختار: عناصر برقی فشار: فشار کم / زیاد
سوخت: ذغال سنگ / گاز / ذغال سنگ / حرارت آب وضعیت: جدید
رنگ: قرمز / آبی / خاکستری مواد: فولاد کربن
طریقه استفاده: بویلر نیروگاه / CFB
برجسته:

سوپرهیتر همرفت

,

سوپرهیتر در دیگ بخار



                   بهینه ساز دیگ بخار لوله فولادی برای دیگهای بخار نیروگاه حرارتی با گردش طبیعی



خلاصه



سه مرحله از آب تغذیه در دیگ بخار گرم شده به بخار بیش از حد گرم وجود دارد: پیش گرم کردن آب تغذیه ، تبخیر و گرم شدن بیش از حد.سه مرحله در سه سطح مختلف گرمایش به پایان رسیده است.مدار بخار و آب دیگ بخار از سه سطح مختلف گرمایی و همچنین لوله های اتصال آنها تشکیل شده است.بهینه سازهای دیگ بخار یکی از آنهاست و تجهیزات مناسبی برای پیش گرم کردن آب خوراک است.بنابراین ، این سطح گرمایی با کمترین دما برای سیال کار دیگ بخار در مدار بخار و آب دیگ است.سیال کاری که از این تجهیزات عبور می کند آب تک فاز (صرفه جویی غیر جوش) است.



اصل کار



بهینه ساز دیگ بخار نوعی مبدل حرارتی برای گرم کردن آب تغذیه با استفاده از حرارت گاز دودکش است.گاز دودکشي که از لوله خارج مي آيد با جريان متقاطع بسته هاي لوله را بالا و پائين مي کشد و گرما را به جدار لوله منتقل مي کند.آب از پایین به بالا در جریان است و گرمای دیواره لوله را جذب می کند و دمای آن بالا می رود.این روش نه تنها می تواند با انتقال حرارت جریان متناوب باعث صرفه جویی در مصرف فلز شود ، بلکه برای جریان آب و بخار و تخلیه آن و همچنین کاهش خوردگی مفید است.یک مورد دیگر ، این روش برای پاک سازی گرد و غبار به خوبی کار می کند.



بهینه ساز دیگ بخار لوله فولادی برای دیگهای بخار نیروگاه حرارتی با گردش طبیعی 0



کارکرد



منشأ استفاده از اکونومایزرها گرم کردن آب تغذیه با استفاده از حرارت هدر دهنده گاز دودکش است تا بتواند دمای اگزوز را کاهش دهد و بازده دیگ را افزایش دهد ، باعث صرفه جویی در مصرف سوخت می شود ، به این ترتیب صرفه جویی نامگذاری می شود.در صورت استفاده از بهینه سازهای دیگ بخار ، قبل از رسیدن به سطح گرمایش تبخیر ، آب تغذیه در اینجا گرم می شود ، بنابراین حرارت جذب شده روی سطح گرمایش تبخیر و همچنین منطقه گرمایش قطعاً کاهش می یابد.بهینه سازهای دیگ بخار ضد جریان قرار می گیرند.دمای متوسط ​​سیال در حال کار کمتر از آب تحت فشار است و برای ایجاد شرایط استفاده از لوله های دیواره نازک و قطر کوچک ، جریان اجباری را اعمال کنید.کل ساختار نیز بسیار محکم است.بنابراین ، اختلاف دمای انتقال حرارت و کارایی انتقال حرارت بالاتر از بسته نرم افزاری لوله تبخیر همرفت است که همان دامنه دمای دود را دارد.این اقتصاددان های دیگ بخار برای جایگزینی بسته های لوله تبخیر همرفت می توانند مصرف فلز را تا حد زیادی کاهش دهند.بعلاوه بیشتر ، آب تغذیه گرم شده به طبل بخار می رسد ، از این طریق می تواند اختلاف دما بین آب و دیواره درام بخار را کاهش دهد و در نهایت تنش گرمایی درام بخار را کاهش دهد.به دلایل بالا ، اکنون اکونومایزر قطعات حیاتی دیگهای بخار است.بنابراین می توانیم عملکرد اقتصاددانان را به صورت زیر خلاصه کنیم:

1. صرفه جویی در مصرف سوخت: بهینه سازها در قسمت عقب دیگهای بخار قرار می گیرند.این روش می تواند دود و دود گاز را کاهش دهد ، بنابراین باعث صرفه جویی در مصرف سوخت می شود.



2. بهبود شرایط کار درامز بخار: به دلیل صرفه جویی ، دمای آب خوراک هنگام ورود به درام بخار افزایش می یابد.اختلاف دما را بین آب تغذیه و دیواره درام بخار و همچنین تنش حرارتی درام بخار کاهش می دهد ، به طوری که باعث بهبود شرایط کار درام بخار و افزایش عمر می شود.



3. هزینه تولید دیگ بخار را کاهش دهید: برای تغذیه آب در بخار سازان دیگ گرم می شود.استفاده از قطعات یدکی دمای پایین به عنوان صرفه جویی در دیگ بخار برای جایگزینی برخی از پانل های دیواری آب با قیمت بالا ، هزینه تولید دیگهای بخار را کاهش می دهد.

بهینه ساز دیگ بخار لوله فولادی برای دیگهای بخار نیروگاه حرارتی با گردش طبیعی 1



انواع



اگر با توجه به مواد ، سازنده های اقتصادی را می توان به تولیدکننده های لوله های فولادی و اقتصاد سازان آهن تقسیم کرد.در حال حاضر ، اکثر دیگهای بخار بزرگ و متوسط ​​به طور گسترده ای از صرفه جویی های ساخته شده در لوله های فولادی استفاده می کنند ، زیرا آنها دارای مقاومت بالا و توانایی کار قابل اعتماد هستند و قادر به مقاومت در برابر ضربه هستند ، در عین حال عملکرد خوبی در انتقال حرارت ، ساختار کوچک و هزینه کم دارند.یک نقطه ضعف مقاومت در برابر خوردگی بد است ، اما اکنون آب تغذیه دیگ بخار مدرن به شدت تصفیه می شود ، بنابراین مشکل تقریباً حل شده است.



اگر با توجه به حرارت دهی سیال در حال کار ، اقتصاد سازها را می توان به انواع غیر جوش و جوش تقسیم کرد.



1. بهینه سازهای جوش: دمای آب خروجی نه تنها می تواند به دمای surnatured برسد ، بلکه می تواند مقداری آب را بخار کند ، این نسبت در حدود 10-15٪ از کل آب خوراک است ، در صورت مقاومت در برابر جریان زیاد باعث نمی شود بیش از 20٪ به مایع کار می کند.



2. بهینه سازهای غیر جوش: دمای خروجی 20-25 درجه پایین تر از نقطه جوش تحت فشار داده شده است.



در اکثر دیگهای بخار فشار متوسط ​​از بهینه سازهای نوع جوش استفاده می شود.این بدان دلیل است که گرمای نهان تبخیر آب در دیگهای فشار متوسط ​​زیاد است و گرمای آب گرم شده نیز کم است.بنابراین لازم است مقداری آب در بخار شوفاژ بخار شود تا از احتراق ناپایدار در قارچ ها جلوگیری شود و از افزایش مصرف فلز در سطوح گرمایش به عنوان ابرگرم کننده ناشی از دمای بسیار پایین دود خروجی گاز جلوگیری شود.علاوه بر این ، می تواند به ایفای نقش اقتصاددانان کمک کند.



در دیگهای بخار فشار فوق العاده بیشتر از صرفه جویی در نوع غیر جوش استفاده می شود.این به این دلیل است که وقتی فشار بیشتر است ، گرمای نهان تبخیر کاهش می یابد ، در حالی که گرمای آب گرم شده بیشتر می شود ، بنابراین لازم است مقداری آب برای گرم شدن در پانل های دیواره آب ارسال شود تا از ایجاد سرباره در آن جلوگیری شود. حرارت دادن سطوح خروجی کوره و کوره در داخل ناشی از دمای بیش از حد بالا در کوره ها و گاز دودکش خروجی است.بنابراین معمولاً در دیگهای بخار فشار فوق العاده از صرفه جویی از نوع غیر جوش استفاده می شود.

بهینه ساز دیگ بخار لوله فولادی برای دیگهای بخار نیروگاه حرارتی با گردش طبیعی 2



عامل اصلی برای بررسی پارامترهای دیگ بخار کدام نوع اقتصادساز است.هنگامی که پارامترهای دیگ بخار متفاوت است ، نسبت جذب حرارت مورد نیاز در سه مرحله برای گرم کردن سیال کار تفاوت ایجاد می کند.بنابراین ترتیب مربوط به سه سطح گرمایش نیز باید تغییر کند.برای واحدهای بزرگ با پارامترهای بالا ، جذب گرمای تبخیری آنها کمتر است ، در حالی که جذب گرما از طریق گرم شدن آب ، جذب حرارت بخار توسط بیش از حد گرم ، جذب گرما توسط گرم شدن بسیار زیاد است.بنابراین ، صرفه جویی در نوع غیر جوش نوع اصلی برای دیگهای بخار واحد فشار بالا است.



ساختار اقتصاددان های دیگ بخار



مهم نیست که از نوع جوش یا غیر جوش باشد ، ساختار آنها یکسان است.آنها از لوله های افقی سورپانتین ساخته شده اند که دارای هدرهای ورودی و خروجی به طور موازی هستند.اتصال لوله ها و هدرهای سورپنتین معمولاً با جوشکاری به پایان می رسد.هدرها معمولاً مکانهایی خارج از سیستم دودکش دیگهای بخار هستند.اگر سطح زیادی از گرمایش در اکونومایزر وجود داشته باشد ، ارتفاع کلی بسیار زیاد است.می توانیم آنها را به چندین بخش تقسیم کنیم.در تصویر 3-1 نشان داده شده است ، آن را به دو بخش تقسیم شده است ، هر ارتفاع حدود 1-1.5 متر ، فاصله آنها 0.6-0.8 متر به عنوان اتاق تعمیرات اساسی است.علاوه بر این ، لازم است 0.8-1m فضا برای تعمیرات اساسی و پاکسازی گرد و غبار جمع شده در سطوح گرمایش اختصاص یابد.





مشخصات

شرح بهینه ساز دیگ بخار
مواد فولاد آلیاژی ، فولاد کربنی ، SA210C ، SA213T22 و غیره
استاندارد مواد ASTM ، EN یا ISO و غیره
بعد، ابعاد، اندازه سفارشی سازی
وزن

حداقل: 10 تن

حداکثر: 1000 تن

فرآیند ذوب: EF + LF + VD
روند مواد → شمش → نورد گرم / سرد treatment عملیات حرارتی (عادی سازی + تعدیل) → بازرسی mach ماشینکاری خشن → UT → عملیات حرارتی دوم → ماشینکاری نهایی → بازرسی
استاندارد UT ASTM A388 یا EN10228 و غیره






کارگاه



Anti-Wear high pressure Performance Heat Exchanger Superheater and Reheater For For industry boiler ISO9001
اطلاعات فنی مورد نیاز را از جمله ظرفیت بخار ، درجه حرارت ، دمای مورد نیاز و غیره برای ما ارسال کنید.

گواهینامه ها


Safe Boiler Welding Superheater And Reheater Heat Exchanger For Industrial CFB Boiler



معرفی شرکت


شرکت بویلر Zhangjiagang Hua Dong ، در سال 1985 تاسیس شده است. (با نام تجاری HD Boiler) نیروگاه تولید می کند.صنعتیاتلاف گرما ؛سوزاندن زباله؛زیست تودهدیگهای بخار حرارتی آلی و بخار برقی.همراه با طیف گسترده ای از سطوح گرمایش ، دیگ بخار HD یک سرویس منحصر به فرد از جمله طراحی دیگ بخار ، ساخت ، نصب ، نگهداری و تعویض قطعات فشار دیگ را به بازار می آورد.

1. مساحت ساخت 200000 متر مربع
2. 80 مهندس
3. 200 جوشکار کد دار
4. 30 بازرس مجاز (مربیان سطح NDT-III)
5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار
6. سیستم کیفیت ISO 9001: 2008
7. گواهی ASME دیگهای بخار
8. مجوز تمبر ASME "S" ، "U" و NB

Safe Boiler Welding Superheater And Reheater Heat Exchanger For Industrial CFB Boiler
