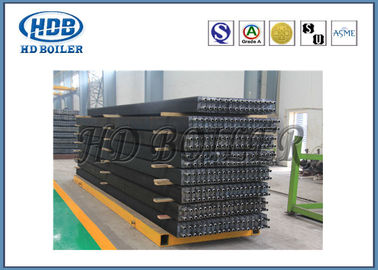

مبدل حرارتی لوله فین فولاد کربن ضد زنگ برای نیروگاه نیروگاه
جزئیات محصول
| کاربرد: | دیگ بخار نیروگاه | فشار: | فشار بالا |
|---|---|---|---|
| دامنه برنامه ها: | نیروگاه / نیروگاه ، صنعتی | مشخصات: | سفارشی |
| سطح درمانی: | سفارشی | اندازه: | سفارشی |
| عملکرد: | مبدل حرارتی | مواد: | فولاد کربن / استیل ضدزنگ و غیره |
| برجسته کردن |
لوله باله مارپیچی,لوله باله مبدل حرارتی |
||
توضیحات محصول
فولاد ضد زنگ فولاد ضد زنگ لوله مبدل حرارتی برای اقتصاد نیروگاه
توضیحات محصول
لوله های لوله ای بخش مهمی از دیگ بخار برای نیروگاه/نیروگاه است.
محصولات ما شامل لوله Fin ، لوله اکسترود شده Fin ، لوله جوشکاری Fin ، لوله L/LH نوع لوله Fin ، لوله H نوع Fin با مواد A179/Alu1060 ، فولاد ضد زنگ ، مس ، نیک مس و غیره است.
پارامترهای بتنی به شرح زیر است:
| پارامترهای فنی | درجه بالای باله 0-16 میلی متر (یا قطر خارجی باله φ25-φ75) ؛ ارتفاع باله 2.0-5.0 میلی متر ؛طول لوله باله 0.5 ~ 14 متر. |
| لوله تک باله نورد فلزی | آلومینیوم خالص 1060 یا آلیاژ آلومینیوم 6063،6061. قطر خارجی کمتر از 40 میلی متر باشد |
| لوله نازک دو طرفه فلزی | محافظت از لوله بر اساس لایه بیرونی آلومینیوم لوله ها ، مقاوم در برابر خوردگی ، بر اساس لوله می توانند از لوله های فولادی کربنی ساخته شوند ، علاوه بر این ، ضد زنگ لوله فولادی و لوله مسی نیز می تواند مورد استفاده قرار گیرد و همچنین لوله آلیاژ تیتانیوم |
| بسته بندی | لوله های پره ای آلومینیومی به خوبی در فیلم پلاستیکی در قاب داخلی و فولادی بسته بندی شده اند در قسمت بیرونی |
مزیت - فایده - سود - منفعت
1. منطقه انتقال حرارت را در خارج از لوله افزایش دهید
لوله باله منطقه انتقال حرارت را در خارج از لوله نور گسترش می دهد و سطح انتقال حرارت همرفتی از سطح گسترده و سطح لوله نور تشکیل شده است.در اندازه یکسان ، مساحت انتقال حرارت بسیار بزرگتر از ناحیه لوله نور است ، بنابراین ظرفیت انتقال حرارت در خارج لوله و بازده انتقال حرارت ذخیره کننده زغال سنگ به میزان قابل توجهی افزایش می یابد.
2. گرد شدن ساختار مبدل حرارتی
بسته لوله باله مساحت انتقال حرارت را در حجم بدنه واحد افزایش می دهد و هنگامی که انتقال حرارت یکسان باشد ، حجم مبدل حرارتی را کاهش می دهد.
3. بهبود شرایط انتقال حرارت
باله ها برای تشکیل هزارتوی کوچک میدان سرعت گاز دودکش در دو طرف بالا و پایین هستند و تأثیر میدان دما ، سرعت وسط دودکش کوچک بیشتر خواهد بود ، می تواند اختلال جریان هوا بین پره ها را افزایش دهد ، باعث جداسازی لایه مرزی جریان شود و توسعه چرخه و نازک شدن پره ها در لایه مرزی جریان و لایه مرزی حرارتی ، طول لایه مرزی جریان را کوتاه می کند ، به از بین بردن لایه مرزی زیر لایه های سطحی ، که تأثیر تقویت انتقال حرارت را دارند ، کمک می کند.
4. مقاومت جریان سیال خارج از لوله را کاهش دهید
در جهت پره ها و شستشوی جهت جریان هوا در مورد موازی باله ، اگرچه دسته های باله های تکان خورده در هر ردیف مقاومت تهویه حدود 1.2 برابر لوله نور است ، در همان شرایط ، اما در بعد لوله لوله باله است بسته لوله نسبتاً سبک هر ردیف افزایش ناحیه تبادل حرارتی بسیار بیشتر از 1.2 برابر است ، بنابراین می تواند تعداد ردیف بسته لوله را کاهش دهد و باعث کاهش کل نیروی یین مبدل حرارتی شود. در عین حال ، به عنوان انتقال حرارت ظرفیت لوله باله بسیار بهبود یافته است ، می توان سرعت سیال خارج از لوله را به شرط اطمینان از ظرفیت انتقال حرارت به طور مناسب کاهش داد ، در حالی که مقاومت جریان به طور کلی متناسب با مربع سرعت است ، بنابراین کاهش سرعت سیال می تواند مقاومت مبدل حرارتی و صرفه جویی در هزینه عملیات.
کاهش ساییدگی سطح گرمایش
هنگامی که مایع دو فاز گاز جامد سطح گرمایش را شستشو می دهد ، هنگامی که ذرات جامد در جریان جریان از طریق سطح مبدل حرارتی وارد می شوند ، برخورد و برش سطح مبدل حرارتی باعث سایش سطح گرمایش می شود و مقدار سایش نسبت مستقیم با مربع مکعب سرعت سیال ، ویژگی های ساختار لوله باله می تواند سیال جریان یافته در لوله پره را قادر سازد تا شرایط جریان را برای کاهش سایش تا حدی ایجاد کند ، بنابراین آسیب عددی ناشی از برخورد و برش ذرات جامد کوچک بر روی سطح حرارت را تضعیف می کند.
مشخصات فنی
به منظور اطمینان از این که این واحدها انتظارات مشتری را برآورده می کنند ، یک سری آزمایش های در حال انجام مطابق با سیستم کنترل کیفیت محصولات Fin Tube Products انجام شد.علاوه بر این ، کیفیت محصولات نیز توسط یک شرکت تست مستقل در محل تأیید شد.
|
مواد لوله پایه
|
فولاد ضد زنگ ، فولاد کربن ، فولاد آلیاژی ، آلیاژ مس ، آلومینیوم ، SA179
|
||
|
مواد فین
|
آلومینیوم ، آلیاژ مس ، فولاد ضد زنگ ، فولاد کربن
|
||
|
استاندارد
|
ASME SA213/ASTM ؛ASME EA 106 ، ASME SA178 ، ASTM B1111
|
||
|
عمق باله
|
0.5-3 میلی متر
|
||
|
لوله پایه OD
|
12.7-18 میلی متر
|
||
|
پین در اینچ
|
8-20Nos (به عنوان درخواست مشتری)
|
||
|
الزامات آزمون
|
تست ویژگی های فیزیکی ، تجزیه و تحلیل ترکیب شیمیایی ، آزمایش غیر مخرب ، سایر بازرسی ها و آزمایش ها به عنوان نیاز مشتری.
|
||
|
کاربرد
|
کولر هوایی ، چیلر هوایی شارژ ، کندانسور ، اواپراتور ، کولر سیال ، کولر گازی ، کولر روغن ، رادیاتور ، تبرید ، تبادل حرارت بخار به هوا ، بخاری فوق العاده و غیره
|
||
صدور گواهینامه
