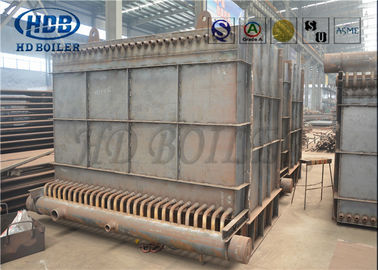

مبدل حرارتی دیگ بخار بازیافت گرما ، ماژول سازنده لوله Hh Fin Tube
جزئیات محصول
| مواد: | فولاد کربن | طریقه استفاده: | بویلر نیروگاه / CFB |
|---|---|---|---|
| نوع: | دیگهای بخار | ساختار: | لوله آتش / آب |
| سوخت: | ذغال سنگ / گاز / روغن ، بخاری آب | اصل: | صرفه جویی در گرما |
| برجسته کردن |
اقتصاد نیروگاه نیروگاه,اقتصاددان دیگ بخار |
||
توضیحات محصول
مبدل حرارتی دیگ بخار بازیافت گرما ، ماژول Hh Fin Tube اقتصاد ساز استاندارد ASME
معرفی
انکونوایزر HDB با استفاده از روش جوشکاری با فرکانس بالا و فن آوری نوار فولادی با توجه به ساختار خاصی به طور خودکار ، جوشکاری مارپیچی مداوم در خارج از دیواره لوله نور ، و سپس قسمت دیگر رزرو شده لوله خمش ، فشار مطابق با نیاز.در نتیجه ، قطر و طول تحت شرایط یکسان ، دارای منطقه انتقال حرارت بزرگتری است.
در دیگهای بخار ، کمترین هزینه نصب و راه اندازی اقتصادی ، صرفه جویی در مصرف بهتر دیگ بخار برای دیگ بخار CFB ، دستگاههای تبادل گرما هستند که مایعات حرارتی ، معمولاً آب را ، حداکثر تا حد معمول جوشانده آن مایع ندارند.
سازنده های اقتصادی دیگ بخار به این دلیل نامگذاری شده اند که بهینه سازهای دیگ بخار برای گرم کردن آب می توانند از آنتالپی در جریان سیالاتی که گرم است ، اما به اندازه کافی گرم نیستند تا در دیگ بخار استفاده شود ، استفاده کنند ، در نتیجه آنتالپی مفیدتر بازیابی می شوند و کارایی دیگ را بهبود می بخشند.بهینه سازهای دیگ بخار با عملکرد بهتر دستگاهی است که در دیگ بخار نصب می شود و با استفاده از گازهای خروجی دیگ بخار باعث صرفه جویی در انرژی می شود تا آب سرد مورد استفاده برای پر کردن آن (آب تغذیه شده) را گرم کند.
مشخصات فنی
| شرح | بهینه ساز دیگ بخار |
| مواد | فولاد آلیاژی ، فولاد کربنی ، SA210C ، SA213T22 و غیره |
| استاندارد مواد | ASTM ، EN یا ISO و غیره |
| بعد، ابعاد، اندازه | سفارشی سازی |
| وزن |
حداقل: 10 تن حداکثر: 1000 تن |
| فرآیند ذوب: | EF + LF + VD |
| روند | مواد → شمش → نورد گرم / سرد treatment عملیات حرارتی (عادی سازی + تعدیل) → بازرسی mach ماشینکاری خشن → UT → عملیات حرارتی دوم → ماشینکاری نهایی → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
مشخصات فنی
ساختار مواد
از تعداد زیادی لوله باله مارپیچی ، سر ورودی و خروجی ، خم ، قاب و سایر لوازم جانبی تشکیل شده است.
آرایش ساختار
در آرایش خطی / مبهوت.
تابع
(1) بهینه ساز یک سیستم تولید بخار مانند یک دیگ بخار است.هنگامی که تخلیه گاز خروجی از سیلندر موتور از طریق دریچه خروجی به دیگ بخار می رود تا بخار را با گرم شدن آب تولید کند.
(2) بعد از آن گاز از طریق اقتصاد دهنده عبور می کند ، دمای گاز خروجی باقیمانده آب را در گرمایش گرم می کند.این به تولید بخار کمک می کند و باعث بهبود کارایی و صرفه جویی در مصرف سوخت می شود
(3) یک اقتصاددان از گرمای اتلاف شده از اگزوز دیگ بخار استفاده می کند ، در غیر اینصورت در اتمسفر از بین می رود تا (در اکثر موارد) آب تغذیه را در دیگ گرم کند. این باعث بهبود کارایی دیگ و کاهش هزینه های سوخت می شود.
تنوع
بهینه ساز دیگ بخار
| 1 | HDB برای دیگهای بخار کم مصرف کننده تولید می کند که شامل دیگهای بخار با سوخت زغال سنگ ، چوب ، روغن یا سایر سوخت های جامد برای تولید برق از بخار فشار زیاد دیگ بخار است. |
| 2 | این اکونومیزرها معمولاً در قسمت انتهایی دیگ بخار قرار دارند و جهت لوله ها به صورت افقی است. آب تغذیه دیگ بخار از طریق مدارهای اکونومایزر در جهت مخالف جریان گاز (که جریان معکوس نامیده می شود) جریان می یابد. |
| 3 | لوله های برهنه معمولاً به منظور به حداقل رساندن رسوب خاکستر مورد استفاده قرار می گیرند ، اما برخی از OEM های دیگ بخار سازنده خود را با لوله های پره ای ، مارپیچ یا پره بلند طراحی می کنند. |
| 4 | HDB می تواند عناصر اکونومایزر را با لوله های برهنه ، پره ای مارپیچ یا پره بلند تولید کند و در صورت تمایل واحد خود را دوباره به یکی از انواع دیگر لوله ها طراحی کنید.HDB همچنین می تواند هدرهای جایگزین را برای تمام بهینه سازهای دیگ بخار تولید کند. |
بسته بندی دیگ بخار
| 1 | HDB از قابلیت های تولیدی منحصر به فردی برخوردار است که مهندسان Optimus در هنگام طراحی بهینه سازان و سوپرهیت های گیاهی اسید سولفوریک از آن نهایت استفاده را می کنند. |
| 2 | غالباً این امر به واحدهای Optimus اجازه می دهد تا برای بازده انتقال حرارت بالاتر پیکربندی شوند که منجر به کاهش سطح سطح و در نتیجه محصول با قیمت پایین می شود. |
| 3 | HDB از قابلیت های موجود در محل برای پره و خم شدن لوله ها ، ماشین سازی و ساخت هدرها ، حفاری لوله های لوله ، برش و آماده سازی تمام مواد پوشش و انجام تمام جوش های قسمت فشار و پوشش استفاده می کند. |
| 4 | این به HDB امکان کنترل بیشتر توالی و برنامه تولید را می دهد که به ما در دستیابی به رکورد قابل توجه عملکرد تحویل به موقع کمک کرده است. |
اقتصاددان HRSG
| 1 | اکونومایزرهای ماژول های HRSG امروزی با لوله های fintub که به صورت عمودی آویزان هستند ، پیکربندی شده اند.HDB تقریباً برای کلیه شرکتهای نصب شده HRSG سیم پیچ اکونومایزر ساخته و ویژگیهای منحصر به فرد هر یک را درک می کند. |
| 2 | در بسیاری از موارد ، شرکت های بزرگ تمایل دارند که سازنده های خود را از فولاد کربن ساده به یک ماده آلیاژی برای کمک به مقاومت در برابر خوردگی شتابدار جریان (FAC) درون هدرها و خم شدن لوله ها ارتقا دهند. |
| 3 | HDB یک فروشگاه یک مرحله ای برای ساخت اکونومیزر است زیرا ما تمام مواد را آماده می کنیم و تمام قسمت فشار و جوشکاری ضمیمه را انجام می دهیم ، از ریز کردن لوله های لوله ، ساخت هدرها و مونتاژ بسته بندی سیم پیچ. |
ضوابط ساخت و پذیرش
| · | JB / T6512 "دیگ بخار با مقاومت فرکانس بالا در شرایط فن آوری تولید لوله باله مارپیچی جوشکاری" |
| · | HG / T3181 "لوله باله مارپیچی با جوشکاری با فرکانس بالا" |
| · | JB / T6511 "شرایط فنی آزمایش لوله پره ای مارپیچ". |
| · | JB1611 "شرایط مونتاژ جعبه یال دیگ بخار" |
| · | JB / T1612 "شرایط تولید دیگ بخار." |
| · | JB16I3 "شرایط جوشکاری قطعات فشار دیگ بخار." |
* توجه: دیگ بخار HD با توجه به نیاز مشتری می تواند نوع خاصی از صرفه جویی را سفارش دهد.
تست
| 1 | جدیدترین نوع دستگاه خمش 'U' برای خمش دقیق لوله ها استفاده می شود. |
| 2 | خم شدن برای انواع مبدلهای حرارتی ، کندانسور ، اکونومایزر ، لوله های دیگ بخار در فولاد ضد زنگ بدون درز و همچنین جوش داده شده انجام می شود. |
| 3 | لوله های خمشی بعدی 'U' تحت آزمایش آبی قرار می گیرند و در صورت درخواست استرس از بین می روند. |
| 4 | همچنین قطعات ماکت برای تعیین کاهش ضخامت در قسمت خم آماده شده است. |
| 5 | آزمایش نفوذ رنگ در قسمت خم انجام می شود تا ترک ها ، نقص ها یا هر نوع نقص را تشخیص دهد. |
| 6 | بسته بندی ویژه ای برای جلوگیری از خسارت هنگام حمل و نقل در نظر گرفته شده است. |
نکات برجسته محصول
مبدل حرارتی دیگ بخار بازیافت گرما ، ماژول Hh Fin Tube اقتصاد ساز استاندارد ASME معرفی انکونوایزر HDB با استفاده از روش جوشکاری با فرکانس بالا و فن آوری نوار فولادی با توجه به ساختار خاصی به طور خودکار ، جوشکاری مارپیچی مداوم در خارج از دیواره لوله نور ، و سپس قسمت دیگر رزرو شده لوله خمش ، فشار مطابق ...
