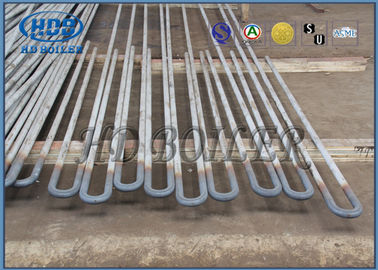

کویل بازسازی و اصلاح دیگ بخار جوشکاری قوس محافظ گاز Tube Serpentuator
جزئیات محصول
| مواد: | SA213-TP3471H | طول: | 12000 میلی متر |
|---|---|---|---|
| مشخصات: | OD = 42 ، ضخامت = 5 میلی متر | PWHT: | درمان محلول |
| تخمدان: | کمتر از 15٪ | ضخامت را کاهش می دهد: | کمتر از 15٪ |
| برجسته کردن |
سوپرهیتر همرفت,سوپرهیتر در دیگ بخار |
||
توضیحات محصول
تجدید ساختار و اصلاح جوشکاری قوس محافظ گاز سوپرهیتر و گرم کننده لوله
Superheater & Reheater Serpentuator
شرح
| دمای بخار در دیگهای بخار به فشار بستگی دارد اما در تماس با آب هرگز از نقطه جوش آن فشار بیشتر نمی شود. |
| از این دما به عنوان درجه حرارت "بخار اشباع" یاد می شود.تا زمانی که فشار و دما ثابت بماند ، بخار آب نخواهد داشت و از آن به عنوان "بخار اشباع شده خشک" یاد می شود. |
| از آنجا که بخار از دیگ بخار به سمت موتور حرکت می کند ، با وجود عایق کاری لوله ها و غیره ، افت دما را تجربه می کند و بلافاصله تراکم ایجاد می شود. |
| در صورت تماس بخار با دیواره های سیلندر خنک کننده ، میعانات نیز اتفاق می افتد و هنگامی که با انجام کار بر روی پیستون ، انرژی از بخار سیلندرها استخراج می شود ، افت بعدی دما رخ می دهد که منجر به چگالش بیشتر می شود. |
| جدا از افت کارایی حاصل ، وجود آب مایع غیرقابل تراکم در سیلندر به طور بالقوه فاجعه بار است. |
| اگر بین پیستون و درپوش انتهایی سیلندر گیر بیفتد ، می تواند منجر به منفجر شدن انتهای آن شود. |
مزایا و معایب
|
آویز نوع 1. پشتیبانی ساختاری محکم 1. انسداد جریان توسط بخار متراکم 2. برای پاکسازی آبی که در کف جمع می شود ، به راه اندازی مجدد آهسته نیاز دارد.از بالا پشتیبانی می شود |
|
نوع معکوس 1. تخلیه مناسب بخار متراکم شده 1. فاقد استحکام ساختاری ، به ویژه در جریان گاز پر سرعت با پشتیبانی از پایین |
|
نوع افقی 1. زهکشی مناسب 2. استحکام ساختاری خوب. |
آنها شعله را مستقیماً مشاهده نمی كنند ، بنابراین عمدتا از نوع همرفت هستند كه معمولاً در مجاری عمودی گاز به موازات كوره اصلی پشتیبانی می شوند.
بررسی تاریخی
| · خشک کن های بخار و تله های بخار می توانند آب متراکم را از لوله ها خارج کنند و بخارپوش می تواند تراکم سیلندر را کاهش دهد و آنها مشکلی را برطرف نمی کنند. |
| · در قرن نوزدهم متوجه شدیم که به محض اینکه بخار از مجاورت آب در دیگ بخار خارج شد ، می تواند گرمای بیشتری دریافت کند و دمای آن می تواند بالاتر از نقطه جوش باشد. |
| · از این به عنوان "بیش از حد گرم" یاد می شود. |
| · با گرمای اضافی کافی ، افزایش دمای بخار بیش از جبران کننده افت دما است زیرا می تواند از طریق لوله کار و موتور و تراکم از بین برود. |
| · خرابی لوله یکی از اصلی ترین دلایل قطع اجباری نیروگاه ها است.یکی از راههای اصلی جلوگیری از خرابی پیش بینی عمر مفید باقی مانده لوله ها است. |
| · با به دست آوردن ارزیابی دقیق از طول عمر پیش بینی شده لوله ، بهره برداران نیروگاه ها اطلاعات لازم را برای تصمیم گیری در مورد اولویت بندی بازرسی های آینده و نحوه کار ، تعمیر یا تعویض لوله ها دارند. |
| · چگونه عمر مفید باقی مانده لوله ها را تجزیه و تحلیل می کنیم: |
| · طول عمر لوله بخاری یا بخاری مجدد تحت تأثیر زمان ، دما و فشار است. |
| · برای اندازه گیری عمر مفید باقیمانده لوله ، از اطلاعات مربوط به فشار بخار ، ضخامت دیواره اصلی و فعلی و قطر خارجی لوله (OD) برای محاسبه سابقه تنش لوله استفاده می شود. |
| · از ضخامت مقیاس بخار آب برای اندازه گیری تاریخ دمای موثر لوله استفاده می شود. |
| · تاریخ تنش و تاریخ موثر دما با ماده پارگی خزش ماده لوله مشخص شده مقایسه می شوند.از این اطلاعات ، می توان عمر مفید باقیمانده لوله را - و همچنین پروفیل های دما در دیگ بخار را محاسبه کرد. |
| · نقاط گرم و الگوهای هدر رفت نیز قابل شناسایی هستند. |
عملکرد محصول
| عملکرد سوپرهیتر در نیروگاه حرارتی حذف آخرین آثار رطوبت (1 تا 2٪) از بخار اشباع شده خارج شده از دیگ بخار و افزایش دمای آن به اندازه کافی بالاتر از دمای اشباع است. |
|
گرمایش فوق العاده گرمایش باعث افزایش کارایی کلی کارایی چرخه می شود و همچنین از متراکم شدن بیش از حد در آخرین مراحل توربین جلوگیری می کند که از فرسایش تیغه جلوگیری می کند. |
| از گرمای گازهای احتراق کوره برای از بین بردن رطوبت بخار و بیش از حد گرم شدن بخار استفاده می شود. |
| سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل می شوند. |
GMAW
