ASME Studded Power Panel Wall Wall Water Pressure High

واتروال در دیگ بخار، دیوار کوره ای است که از نسوز و لوله های موجود در دیگ لوله آب تشکیل شده است. لوله ها به طور مساوی از هم فاصله دارند و عموماً به هدرها متصل می شوند که به نوبه خود به بانک تولید کننده اصلی دیگ وصل می شوند. در اینجا یک هدف دو برابری در جذب گرمایی است که در غیر این صورت به اتمسفر فرار می کند و به گرم شدن آب در دیگ کمک می کند. و همچنین به خنک نگه داشتن دیرگداز کمک می کنند (به طور نسبی) این از ریزش مواد نسوز جلوگیری می کند.

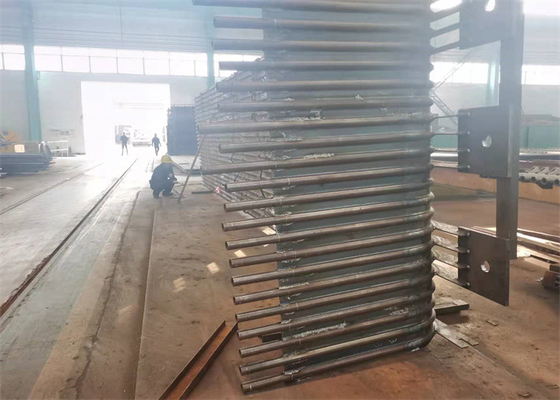

پانل های دیواری آب با پین هایی که معمولاً به صورت عمودی بر روی دیواره داخلی دیوار کوره قرار می گیرند، عمدتاً برای جذب گرمای تابشی ساطع شده از شعله و گاز دودکش با دمای بالا در کوره استفاده می شود. این نوع اصلی سطح گرمایش تبخیری است. انواع دیگ های مدرن و جزء اصلی حلقه گردش آب دیگ بخار. به دلیل خنک کننده و محافظت از دیواره کوره، بنابراین نام.

دیواره آب در اصل برای گرم شدن طراحی نشده بود، بلکه برای خنک کردن کوره در اثر آسیب دمای بالا طراحی شده بود. بعداً به دلیل عملکرد تبادل حرارت خوب آن، به تدریج جایگزین درام بخار به عنوان قسمت اصلی گرمایش دیگ شد.

سطح گرمایش تبخیری که روی دیواره داخلی محفظه دیگ قرار دارد و از لوله های موازی زیادی تشکیل شده است. عملکرد دیواره آب جذب گرمای تابشی شعله با دمای بالا یا گاز دودکش در محفظه کوره، تولید بخار یا آب گرم است. در لوله، و برای محافظت از دیواره کوره، دمای دیواره کوره را کاهش دهید. در دیگ بخار با ظرفیت زیاد، دمای شعله در کوره بسیار زیاد است، شدت تابش گرما بسیار زیاد است. چهل تا پنجاه درصد یا بیشتر گرمای موجود در دیگ بخار توسط دیواره آب جذب می شود. به جز چند دیگ با ظرفیت کم، دیگ های لوله آب مدرن دیوار خنک کننده آب را به عنوان سطح گرمایش اصلی تبخیر می گیرند.

مزایای دیواره آب غشایی

1).برای تضمین نشتی دیواره کوره و کاهش نشت هوای محفظه احتراق.

2).برای دستیابی به خنک کننده کامل آب محفظه احتراق و دیواره غشایی لوازم جانبی دیگ برای جلوگیری از کک شدن تحت شرایط شلیک تکمیلی مفید است.

3).ظرفیت ذخیره سازی حرارتی کوچک است، گرم شدن محفظه احتراق سریع است و خنک کننده نیز سریع است، که می تواند زمان خنک شدن شروع دیگ بخار و خاموش شدن کوره را کوتاه کند.

4).خوب است که دیوارهای آب خنک با پشتیبانی از بالا را اتخاذ کنید و می تواند بار چارچوب دیگ بخار را کاهش دهد که برای آویزان شدن مفید است.

5) در مقایسه با لوله های لخت، دیواره آب غشایی ظرفیت جذب حرارت لوله ها را بهبود می بخشد.

6) دیواره آب غشایی مستقیم دیگ بخار می تواند درجه ترکیب اولیه قطعات دیگ بخار را بهبود بخشد و بار کار نصب را کاهش دهد.
