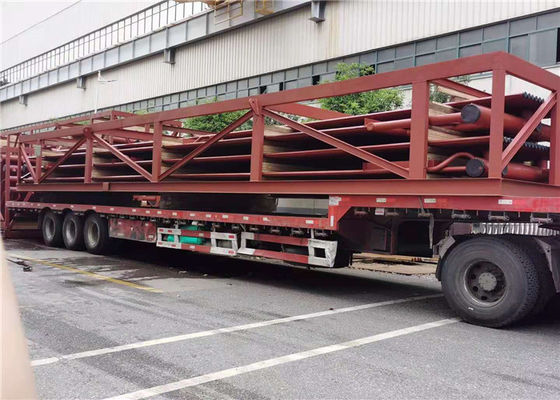

پانل دیواری دیگ بخار بخار گاز با تخت بالا با بخش تبخیر

قطعات یدکی دیگ بخار مشعل گاز بخار پانل دیوار بخار بخش

پارامتر فنی

جزئیات ساخت و ساز

ویژگی های ترکیبی دیوار خنک کننده آب غشایی به شرح زیر است:
1. عرض ، طول ، مسطح بودن و مورب ردیف لوله را هنگامی که ردیف لوله تقسیم شده بر روی قاب ترکیبی قرار می گیرد بررسی و تنظیم کنید. اگر عرض ردیف لوله بزرگتر یا کمتر از اندازه مشخص شده باشد ، باله می تواند برش به طول مناسب ، تنظیم در اندازه مشخص شده و سپس دوباره جوش داده می شود. هنگامی که اختلاف مورب ردیف لوله از lOmm بیشتر شود ، می توان باله های بین برخی از لوله ها با اندازه بزرگتر را کاهش داد تا فاصله بین لوله ها را کاهش داده و اختلاف مورب را از بین برد. سپس باله ها را می توان جوش داد. هنگامی که ناهمواری ردیف لوله از محدوده مجاز فراتر رود ، می توان از قاب دروازه ای برای اصلاح فشار بالای جک استفاده کرد.
2. مفصل باسن ردیف لوله با یک لوله متفاوت است. اتصال جوش یک لوله پس از جوشکاری حدود 1-2 میلی متر کوچک می شود ، که هیچ تاثیری روی لوله های دیگر ندارد. اما ردیف لوله یکسان نیست ، دو بخش جوشکاری باسن ردیف لوله ، اگر از یک طرف به طرف دیگر دنباله جوشکاری ، جوشکاری تا انتهای لوله ناشی از تغییر شکل بسیار زیاد است. بنابراین ، قبل از جوشکاری لب به لب ، فاصله لبه این جوشکاری مفصل باید به طور جامع اندازه گیری شود ، و با توجه به فاصله لبه بسیار کوچک ، متوسط ​​، طبقه بندی بسیار بزرگ است ، اگر فاصله لبه بسیار بزرگ یا خیلی کوچک است ، باید از روش برش لوله استفاده شود ، که با یک لوله کوتاه متوسط ​​جایگزین شده است. این بار ، به دلیل کوچک شدن جوش ، لوله با شکاف بزرگتر قابل لحیم کاری می شود.به منظور کاهش تغییر شکل انقباض جوشکاری لوله ، باید از روش تقارن و جوش متقاطع استفاده شود.
3. قسمت زیرین دیوار خنک کننده آب جلو و عقب دارای ته کوره (سطل خاکستر سرد) و قسمت بالای دیوار خنک کننده آب عقب دارای زاویه شعله است ، بنابراین اندازه اجزا بزرگتر و شکل خاص تر است ، بنابراین ترکیب آن دشوار است.
4. توپ تک گذر لوله دیواره آب عقب با سایر لوله های سطح گرمایش متفاوت است. از آنجا که دیوار آب عقب در جعبه سربرگ بالا دارای زاویه مقاوم در برابر شعله است ، تعداد لوله های خمش زاویه مقاوم در برابر شعله برابر است دیوار آب عقب ، به منظور افزایش استحکام زاویه مقاوم در برابر شعله ، تعداد قابل توجهی فاصله مستقیم لوله (بیشتر نوع کوره) وجود دارد. در تقاطع زاویه شعله و لوله مستقیم ، سه راهی مخصوص فولاد ریخته گری با شکل مخصوص (سه لوله انشعابی) نصب شده است. در لوله مستقیم و محل اتصال بین مخزن متحد بالا مجهز به دهانه Φ 5 میلی متر یا Φ محدود کننده 10 میلی متر است. به این ترتیب ، اکثر لوله های خم شده محیط کار برای خنک کننده مناسب است زاویه شعله ، و بخش کوچکی از لوله خم شده محیط کار اطمینان حاصل می کند که لوله مستقیم و لوله خمیده دارای مقدار انبساط متناظر هستند تا تنش داخلی را کاهش دهند ، بنابراین دشواری عبور از توپ افزایش می یابد.

مزایای دیواره آب غشایی

(1) از محکم بودن دیواره کوره اطمینان حاصل کنید و نشت هوا را در محفظه احتراق کاهش دهید.

(2) خنک سازی کامل آب را در محفظه احتراق انجام دهید ، که برای جلوگیری از کک شدن در شرایط احتراق بیشتر مفید است.

(3) ظرفیت ذخیره سازی حرارت کوچک ، گرمایش سریع محفظه احتراق ، خنک کننده سریع ، می تواند زمان شروع و توقف دیگ بخار را کوتاه کند.

(4) مناسب برای استفاده از دیوار کوره پوشش لوله ، در نتیجه تا حد زیادی بار قاب دیگ بخار را کاهش می دهد ، به راحتی آویزان می شود.

(5) در مقایسه با لوله نور ، ظرفیت جذب حرارت لوله بهبود یافته است.

(6) بهبود درجه قبل از ترکیب قطعات دیگ بخار ، مناسب و کاهش کار نصب.

معرفی محصول

دیوار خنک کننده غشایی به دیوار خنک کننده آب اشاره دارد که از صفحه لوله تنگ هوا جوش داده شده توسط فولاد و لوله صاف جوش داده شده است. دیوار خنک کننده آب ممبران می تواند محکم بودن محفظه کوره را تضمین کرده و ضریب نشت هوا را در محفظه کوره به میزان قابل توجهی کاهش دهد. برای دیگ فشار منفی و بهبود وضعیت احتراق در کوره. این می تواند منطقه گرمایش تابشی موثر را افزایش داده و در مصرف فولاد صرفه جویی کند.
