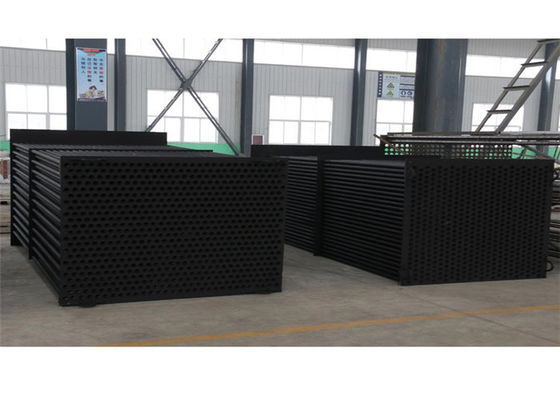

پیش گرم کننده هوا دیگ بخار فولاد کربنی مینا کاری شده برای نیروگاه

ASME گواهینامه صرفه جویی در انرژی قطعات دیگ بخار پیش گرم کننده هوا برای دیگ بخار نیروگاه

شرح

فواید

1. سرعت احتراق بهبود یافته و سپس سرعت تولید بخار را افزایش می دهد.

2. به دلیل دمای بالاتر هوا ، دمای کوره افزایش می یابد ، بنابراین ذغال سنگ با درجه پایین می تواند به طور موثر بسوزد.

3. هوای گرم شده توسط حرارت گازهای خروجی. این باعث کاهش مصرف سوخت می شود. بنابراین بازده حرارتی دیگ بخار افزایش می یابد.

4. صرفه جویی در مصرف سوخت وافزایش ظرفیت تولید بخار.

پیش گرم کننده لوله ای

کارخانه ما در پیش گرم کننده های لوله ای تخصص دارد. پیش گرم کننده های لوله ای ممکن است تعدادی تنظیمات داشته باشند.

1. دسته ای از لوله های عمودی که از طریق آن گاز دودکش به سمت پایین جریان می یابد و با هوای محیطی که از قسمت خارجی لوله ها جریان دارد ، تبادل گرما می کند.بافل ها معمولاً به گونه ای تهیه می شوند که هوا چندین بار از طریق لوله ها جریان داشته باشد.به عنوان مثال ، همانطور که در نمودار مجاور نشان داده شده است ، جریان هوا سه بار از طریق لوله ها عبور می کند و به عنوان پیش گرم کننده لوله ای 3 پاس شناخته می شود.
2. همان (1) در بالا با این تفاوت که گاز دودکش دار به سمت بالا جریان دارد تا پایین.
3. دسته ای از لوله های افقی که هوا از طریق آن جریان می یابد و با گاز دودکش داغ که از طریق بسته نرم افزاری لوله به پایین جریان دارد ، تبادل گرما می کند.

مزیت ها

1. هوای گرم شده میزان احتراق را افزایش می دهد و سپس تولید بخار را افزایش می دهد.

2. به دلیل دمای بالاتر.هوا ، دمای کوره افزایش می یابد ، بنابراین ذغال سنگ با درجه پایین می تواند به طور موثر بسوزد.

3. هوا با حرارت گازهای خروجی گرم می شود. این باعث کاهش مصرف سوخت می شود. بنابراین راندمان حرارتی دیگ بخار افزایش می یابد.

ساخت و ساز

یک پیش گرم کننده هوا بین اکونومیست ها و دودکش نصب شده است. این شامل تعداد زیادی لوله است که در مسیر پوسته گازهای دودکش مرتب شده اند. هوای ورودی در انتهای پایین است. دریچه ها در داخل پیش گرم کننده هوا ارائه می شوند. قیف دوده در پایین ارائه می شود.

روند کار

1. گازهای دودکش داغ از بالای پوسته وارد لوله ها می شوند و از داخل دودکش خارج می شوند.

2. هوای ورودی در R.Tem.با کمک فن در پوسته بستری می شود.

3. هوا در جهت مخالف جریان گازهای گرم از اطراف لوله ها به سمت بالا عبور می کند.

4. بافل باعث افزایش طول مسیر کلی هوا در نتیجه انتقال حرارت می شود.
