محل منبع: | چین |
نام تجاری: | HD Boiler |
گواهی: | ISO9001,ASME,EN,SGS |
شماره مدل: | ژنراتور بخار بازیابی حرارت HRSG |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته بندی آماده دریا |
زمان تحویل: | 60 روز کاری |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 1 ماه / ماه |
مواد: | CS ، فولاد آلیاژی SS | نوع: | ساعت |
---|---|---|---|
گواهی: | SGS,ASME,ISO9001,EN | فشار: | فشار بالا ، فشار کم / زیاد |
ابعاد (L * W * H): | سفارشی | وضعیت: | جدید |
بسته بندی: | بسته بندی دریایی ژنراتور بخار بازیابی حرارت HRSG. | قیمت: | Negotiable |
برجسته: | دیگ بخار بازیافت حرارت,دیگهای بخار صنعتی و مولد بخار بازیافت حرارت |

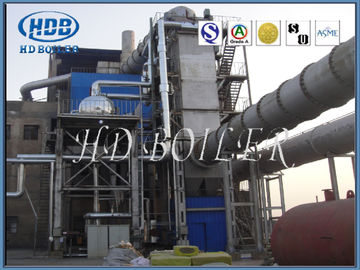

دیگ بخار بازیافت اسید حرفه ای HRSG با استاندارد هیئت مدیره ملی ASME
توضیحات محصول
ژنراتورهای بخار بازیابی گرما نوعی واحد بازیافت حرارت پسماند هستند که از گرمای اتلاف شده (به طور کلی از توربین های گاز) برای تولید بخار استفاده می کنند.بنابراین ، HRSG ها به طور کلی به اگزوز توربین های گاز متصل هستند.آنها معمولاً در نیروگاههای سیکل ترکیبی که از توربینهای گازی و بخار برای هدایت ژنراتورها استفاده می شود ، استفاده می شوند.قسمتهای مشترک یک مولد بخار بازیابی گرما شامل موارد زیر است:
• سوپرهیتر و بخاری برقی
• طبل بخار ، طبل گل ، داخلی طبل
• لوله ها
• داکت سوز برای شلیک تکمیلی
• مخزن را منفجر کنید
• اقتصاددان
• تجهیزات شلیک از جمله داکت سوز ، سیستم مدیریت مشعل ، مشعل خلبان
• بای پس و پشته اگزوز ، آب بندی فن هوا ، دزدگیرها ، لوله کشی ، شیرآلات و کنترل ها
ملاحظات
1. طراحی و ساخت HRSG باید به گونه ای باشد که تحت هیچ شرایط عملیاتی هیچ لرزش مضر لوله ، لوله کشی ، پوشش ، کانال انتقال و پشته اگزوز وجود نداشته باشد.
2. تمام اجزای سیستم HRSG باید قابلیت تخلیه کامل را داشته باشند.برای تمام محفظه ها ، مجاری ، لوله کشی و مجموعه های سیم پیچ باید تخلیه های کم نقطه انجام شود.تمام اتصالات تخلیه موجود در مجموعه های سیم پیچ باید با هم لوله شوند تا یک نقطه جمع آوری واحد فراهم شود.
3. شلیک تکمیلی باید در صورت لزوم اتخاذ شود و توسط مشعل های کانال قابل دستیابی است.
4. در صورت طراحی و ساخت ASME BPVC ، تولید کننده باید گواهی مواد را برای همه اجزا و کلیه تمبرها و گواهینامه های کد مورد نیاز را بدست آورد.
5- عناصر سوپرهیتر باید برای جلوگیری از لرزش ، افتادگی و عدم انطباق با یکدیگر قرار گرفته و پشتیبانی شوند
6. برای بهره وری بیشتر ، به طور کلی اقتصاددانان باید به عنوان بخشی از HRSG تهیه شوند.
پارامتر فنی
ظرفیت خط تولید سیمان t / d | 1000 | 2500 | 5000 | 10000 | |
جریان ورودی دیگ Nm3 / h | کوره (جلو) | 60000 | 88000 | 243000 | 472000 |
کوره (دم) | 76000 | 170000 | 328000 | 612000 | |
دمای گاز ورودی دیگ بخار | کوره (جلو) | 370 | 360 | 380 | 390 |
کوره (دم) | 360 | 320 ~ 360 | 330 | 330 | |
تبخیر دارای امتیاز در ساعت | کوره (جلو) | 5.8 | 25/7 | 24 | 50 |
کوره (دم) | 7.5 | 10 ~ 15.8 | 20. 24.6 | 35.5 | |
فشار بخار دارای امتیاز Mpa | کوره (جلو) | 1.25 | 1.25 | 1.25 | 1.25 |
کوره (دم) | 1.25 | 1.25 | 1.25 | 1.25 | |
درجه حرارت بخار دارای رتبه | کوره (جلو) | 340 | 330 | 350 | 360 |
کوره (دم) | 340 | 300 ~ 340 | 310 | 310 | |
ساختار دیگ بخار | کوره (جلو) | عمودی | عمودی | عمودی | عمودی |
کوره (دم) | عمودی | عمودی و افقی | عمودی و افقی | عمودی |
کنترل کیفیت
1. مساحت ساخت 200000 متر مربع
2. 150 مهندس
3. 600 جوشکار کد دار
4. 60 بازرس مجاز (مربیان NDT سطح -3)
5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار
6. سیستم کیفیت ISO 9001: 2008
7. گواهی ASME دیگهای بخار
8. مجوز تمبر ASME "S" ، "U" و NB
معرفی شرکت
شرکت بویلر Zhangjiagang Hua Dong ، با مسئولیت محدود (تجارت با دیگ بخار HD) در سال 1985 تأسیس شد ، نیروگاه تولید می کند. صنعتی اتلاف گرما ؛ سوزاندن زباله زیست توده دیگ بخار حرارتی آلی و بخار برقی. همراه با طیف گسترده ای از سطوح گرمایش ، دیگ بخار HD یک سرویس منحصر به فرد از جمله طراحی دیگ بخار ، ساخت ، نصب ، نگهداری و تعویض قطعات فشار دیگ را به بازار می آورد.
