بخش تبخیر دیواره آب دیگ بخار زغال سنگ نیروگاه ASTM

لوازم یدکی دیگ بخار مشعل گاز دیگهای آب دیگهای بخار گواهینامه ASTM

1. توضیحات

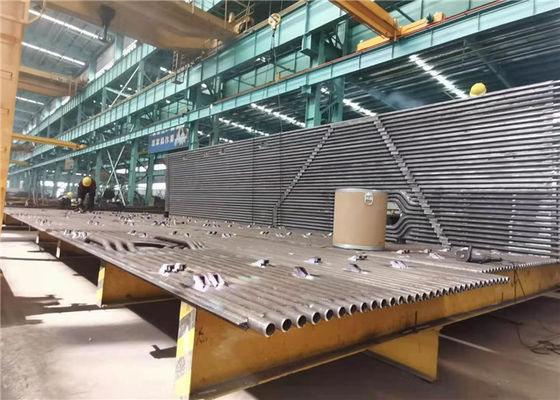

دیواره های آب دیگ بخار ، دیواره های غشایی هستند که از لوله هایی ساخته می شوند که با هم یا بدون آنها یک نوار فلزی جوش داده شده اند.این دیواره ها محفظه محفظه احتراق ذغال را تشکیل می دهند.لوله های دیواره آب همچنین به عنوان بخش اواپراتور شناخته می شوند.آنها بیشتر شامل آب به صورت مایع هستند که با بالا آمدن در دیگ بخار به تدریج تبخیر می شوند.

دیواره آب غشایی ما با استفاده از مواد اولیه با درجه بالا و تجهیزات تولید معاصر در واحد تولید پیشرفته ما تولید می شود.محدوده ارائه شده بر اساس نیازهای مشتریان محترم در اندازه ها ، اشکال و مشخصات مختلف موجود است.بعلاوه ، این موارد در بازه زمانی قول داده شده به مشتریان تحویل داده می شوند.

2. پارامتر فنی

مزایای دیواره آب غشایی

(1) از سفت بودن دیواره کوره اطمینان حاصل کنید و نشت هوا را در محفظه احتراق کاهش دهید.

(2) خنک سازی کامل آب را در محفظه احتراق تحقق بخشید ، که منجر به جلوگیری از کک شدن در شرایط احتراق افزایش یافته می شود.

(3) ظرفیت ذخیره سازی حرارت کوچک ، گرم شدن سریع محفظه احتراق ، خنک کننده سریع ، می تواند شروع دیگ را کوتاه کرده و زمان خنک سازی را متوقف کند.

(4) مناسب برای استفاده از لوله کوره دیوار کوره ، بنابراین تا حد زیادی بار قاب دیگ بخار را کاهش می دهد ، به راحتی آویزان است.

(5) در مقایسه با لوله نور ، ظرفیت جذب حرارت لوله بهبود یافته است.

(6) بهبود درجه پیش ترکیب قطعات دیگ بخار ، راحت و کاهش کار نصب.

معرفی محصول

دیواره خنک کننده آب غشایی به دیواره خنک کننده آب اشاره دارد که از صفحه لوله هوا محکم جوش داده شده توسط فولاد مسطح و لوله تشکیل شده است. دیوار خنک کننده آب غشایی می تواند تنگی خوب محفظه کوره را تضمین کند ، ضریب نشت هوا محفظه کوره را به میزان قابل توجهی کاهش می دهد دیگ بخار فشار منفی ، و بهبود شرایط احتراق در کوره. این می تواند منطقه گرمایش تابش موثر را افزایش دهد و در مصرف فولاد صرفه جویی کند.

جزئیات ساخت و ساز

ویژگی های ترکیبی دیواره خنک کننده آب غشایی به شرح زیر است:
1. عرض ، طول ، صافی و مورب ردیف لوله را هنگامی که ردیف لوله تقسیم شده بر روی قاب ترکیبی بلند می شود ، بررسی و تنظیم کنید. اگر عرض ردیف لوله بزرگتر یا کمتر از اندازه مشخص شده باشد ، باله می تواند باشد به طول مناسب برش داده شده ، به اندازه مشخص شده تنظیم شده و سپس دوباره جوش داده می شود. هنگامی که اختلاف مورب ردیف لوله از lOmm فراتر می رود ، می توان باله ها را بین برخی از لوله ها با اندازه بزرگتر برش داد تا فاصله بین لوله ها کاهش یابد تا اختلاف مورب از بین برود و پس از آن می توان باله ها را جوش داد. هنگامی که ناهموار بودن ردیف لوله از حد مجاز بیشتر است ، می توان از قاب دروازه ای برای اصلاح فشار بالای جک استفاده کرد.
اتصال مفصل ردیف لوله با یک لوله متفاوت است. اتصال جوشکاری یک لوله پس از جوشکاری حدود 1-2 میلی متر کوچک می شود ، که هیچ تأثیری بر روی لوله های دیگر ندارد. اما ردیف لوله یکسان نیست ، دو بخش از جوش لوله ردیف لوله ، اگر از یک طرف به طرف دیگر دنباله جوشکاری ، جوشکاری تا انتهای لوله ناشی از تغییر شکل بسیار بزرگ است. بنابراین ، قبل از جوشکاری لب به لب ، تركیب لب به لب این جوشکاری مفصل باید به طور کامل اندازه گیری شود ، و با توجه به فاصله لگن خیلی کوچک است ، طبقه بندی متوسط ​​، خیلی بزرگ ، اگر فاصله لب به لب خیلی بزرگ است یا خیلی کوچک ، باید روش برش لوله را انتخاب کنید ، جایگزین آن با یک لوله کوتاه کوتاه. در این بار ، به دلیل کوچک شدن جوشکاری ، لوله با شکاف بیشتر قابل فروش است.به منظور کاهش تغییر شکل جمع شدن جوشکاری لوله ، باید روش تقارن و جوشکاری متقاطع اتخاذ شود.
3. قسمت پایین دیوار خنک کننده آب جلو و عقب دارای ته کوره (سطل خاکستر سرد) است و قسمت بالای دیوار خنک کننده آب عقب دارای زاویه شعله است ، بنابراین اندازه جز the بزرگتر است و شکل خاص تر است ، بنابراین ترکیب آن دشوار است.
4. توپ تک پاس لوله دیواره آب عقب با دیگر لوله های سطح گرمایش متفاوت است. از آنجا که دیواره آب عقب در جعبه هدر بالا دارای یک زاویه ضد شعله است ، تعداد لوله خمش زاویه ضد شعله همانند عقب است دیواره آب ، به منظور افزایش استحکام زاویه ضد شعله ، تعداد قابل توجهی از لوله مستقیم فاصله (بیشتر نوع کوره) وجود دارد. در تقاطع زاویه شعله و لوله مستقیم ، سه راهی فولاد گچ شکل مخصوص (سه- لوله شاخه) نصب شده است. در لوله مستقیم و محل اتصال بین مخزن متحد بالا با دهانه Φ 5 میلی متر یا محدود کننده Φ 10 میلی متر مجهز شده است. به این ترتیب ، بیشتر لوله های خم شده محیط کار منجر به خنک شدن زاویه شعله ، و قسمت کوچکی از لوله خم شده محیط کار تضمین می کند که لوله مستقیم و لوله منحنی دارای مقدار انبساط متناظر هستند ، تا تنش داخلی را کاهش دهد ، بنابراین مشکل عبور از توپ افزایش می یابد.
