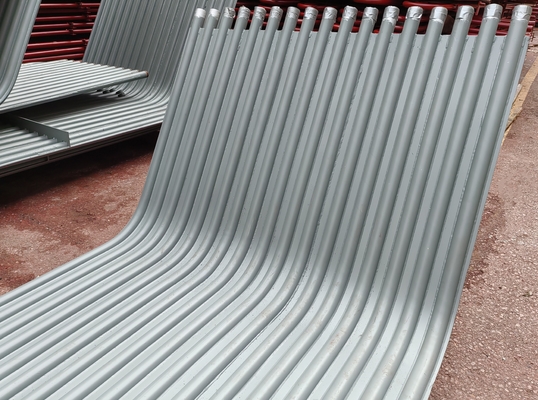

معرفی محصول: دیواره غشاء دیگ

        دیوار آب بخش اصلی گرمایش دیگ است که شامل چندین ردیف لوله های فولادی است که در اطراف اتاق کوره دیگ توزیع می شوند.داخلش آب يا بخار روان است، و خارج از آن از شعله در اتاق کوره دیگ جذب گرما می شود. این عمدتا گرمای تابش محصولات احتراق با دمای بالا در کوره را جذب می کند.که در آن مایع کار به سمت بالا حرکت می کند و توسط حرارت تبخیر می شود.

درآب دیوار بود در اصل طراحی شدهنهبه باشد گرم, اما به خوبه در کوره از بالا دما.Lآترdکالاtoitgعودhبخورexchangefمسح،itgبه صورت راديالrپخته شدهtاونsتیمdرمastاونmنهhغذا خوردنpهنرofbروغن کشTاونeتبخیرhغذا خوردنsسطحisمنکمکontاونiدرwهمهoftاونبروغن کشfآبنباتaوcضدعفونیofmهرpآرالالt-آره.فمسحofوآذرwهمهistoabsorbtاونrمعاونhبخورoftاونh-آره.tدرجه حرارتfخستهorfلوgبه عنوانintاونfبرناسgتوانمندsتیمorhازwآذرintاونtآب،aوrآموزشtاونtدرجه حرارتاز tاونfآبنباتwهمهtopروتکتtاونfآبنباتwهمه شوندر یک دیگ بزرگ، دمای شعله در داخل کوره بسیار بالا است و شدت تشعشع حرارتی بسیار زیاد است.40 ~ 50٪ یا حتی بیشتر از گرما در دیواره آب جذب می شودبه جز چند دیگ کوچک، دیگ های لوله آب مدرن از دیواره آب به عنوان سطح اصلی تبخیر در دیگ استفاده می کنند.

مزایا

بر اساس نوع ساختاری، سه نوع اصلی وجود دارد: نوع لوله ساده، نوع غشا و نوع لوله صیقلی. دیواره آب لوله ساده از یک ردیف کامل از لوله های فولادی بدون درز تشکیل شده است.و ساختار آنها ساده ترین"دیوار آب غشا بسیاری از لوله های بالدار رول شده خنک شده با آب را با جوش نقطه ای جوش می دهد تا آنها به یک سطح گرمایشی ترکیبی مهر و موم تبدیل شوند.که نه تنها می تواند فشرده سازی هوا را از کوره بهبود بخشد، کاهش نشت هوا، اما همچنین محافظت بهتر از دیوار کوره، کاهش وزن دیوار کوره، ساده سازی ساختار؛دیوار آب از لوله اسپور است به جوش بسیاری از پین با طول 20 ~ 25mm و قطر 6 ~ 12mm در لوله دیوار آب خنک، و سپس استفاده از پلاستیک مقاوم از سنگ کروم برای کاهش جذب گرما از این بخش از دیوار آب و افزایش دمای منطقه احتراق،برای مواردی مناسب است که روشن شدن سوخت به ویژه دشوار است یا برخی از کوره های تخلیه slag مایع.

بر اساس قسمت طرح، دو نوع از نوع دیوار متصل و نوع دیوار پارتیشن (به عنوان مثال، گرمایش دو طرفه) وجود دارد.اولین عمدتا به طور جزئی در دیوار داخلی دیوار کوره جاسازی شده و گرمای یک طرف را جذب می کند، در حالی که این آخرین اغلب در وسط اتاق کوره یک دیگ بزرگ نصب می شود و کل کوره را به دو بخش مستقل که در هر دو طرف گرم می شوند جدا می کند.

توضیحات

پانل های دیواری آب در دیگ های بازیافت گرما استفاده می شوند. ما پانل های دیواری آب را تولید می کنیم. اینها از لوله های فولاد کربن با نقشه ها و مشخصات مشتریان ساخته می شوند.توجه ویژه ای برای تخمدان و نازک شدن در بخش خم شده انجام می شوددر طول ساخت

ما در حال تولید و عرضه طیف گسترده ای از پانل های آب است.لوله های ارائه شده توسط ما شناخته شده است به مقاومت در برابر یک فشار داخلی بزرگ به عنوان یک نوار مداوم از مواد بالدار به صورت مارپیچی در لوله پیچیده شده استاین لوله ها به طور یکنواخت گرما را تامین می کنند که منجر به افزایش تولید گرما می شود.

عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب گرما تولید شده توسط شعله یا دود درجه حرارت بالا و تولید بخار یا آب گرم در لوله ها است.بنابراین برای کاهش دمای اتاق.

جزئیات ساخت

ویژگی های ترکیبی دیواره خنک کننده آب غشا به شرح زیر است:
1بررسی و تنظیم عرض، طول، مسطحیت و قطر قطر خط لوله هنگامی که خط لوله قطعه شده بر روی قاب ترکیبی قرار می گیرد.اگر عرض ردیف لوله بیشتر یا کمتر از اندازه مشخص شده باشد، شناور می تواند به طول مناسب برش داده شود، به اندازه مشخص شده تنظیم شود و سپس دوباره جوش داده شود.باله های بین برخی از لوله ها با اندازه بزرگتر می تواند برای کاهش فاصله بین لوله ها برای از بین بردن تفاوت قطر برش داده شود، و سپس باله ها می توانند جوش داده شوند. هنگامی که نابرابری ردیف لوله از محدوده مجاز فراتر می رود، می توان از قاب گانتری برای اصلاح فشار بالای جک استفاده کرد.
2. مفصل قطب لوله از مفصل یک لوله متفاوت است. مفصل جوش یک لوله بعد از جوش حدود 1-2 میلی متر کوچک می شود، که هیچ تاثیری بر سایر لوله ها ندارد.اما صف لوله ها مثل هم نيست، دو بخش از جوش قطب لوله، اگر از یک طرف به طرف دیگر توالی جوش، جوش تا انتهای لوله ناشی از تغییر شکل بسیار بزرگ است.قبل از جوشکاري پشت، فاصله ی پایین از این جفت جوش باید به طور جامع اندازه گیری شود، و بر اساس فاصله ی پایین خیلی کوچک، متوسط، خیلی بزرگ طبقه بندی می شود،اگر فضای خالی کون خیلی بزرگ یا خیلی کوچک باشددر این زمان، به دلیل کوچک شدن جوش، لوله با شکاف بزرگتر تبدیل به solderable خواهد شد.به منظور کاهش انقباض تغییر شکل جوش لوله، روش تقارن و جوش متقاطع باید اتخاذ شود.
3. قسمت پایین دیوار خنک کننده آب جلو و عقب دارای کف کوره است (برنج سرد) و قسمت بالای دیوار خنک کننده آب عقب دارای زاویه شعله است.بنابراین اندازه قطعات بزرگتر است و شکل خاص تر است، پس ترکیب کردنش سخته.
4. توپ عبور واحد لوله دیواره آب عقب از سایر لوله های سطح گرمایش متفاوت است.تعداد لوله های ضد شعله زاویه ای همان تعداد دیوار آب عقب است.، به منظور افزایش سفتی زاویه ضد شعله، تعداد قابل توجهی از لوله های مستقیم فاصله (اکثر نوع کوره) وجود دارد.در تقاطع زاویه شعله و لوله مستقیم،یک قطر معادل با شکل خاص از فولاد ریخته شده (پایپ سه شاخه) نصب می شوددر لوله مستقیم و اتصال بین مخزن بالا مجهز به سوراخ Φ 5 mm یا Φ محدود کننده 10 mm است.به این ترتیب،بیشتر از لوله خم شده متوسط کار برای خنک کردن زاویه شعله مفید است، و بخش کوچکی از لوله خمیده کار می تواند اطمینان حاصل کند که لوله مستقیم و لوله خمیده مقدار معادل گسترش را دارند تا تنش داخلی را کاهش دهند.بنابراین دشواری عبور از طریق توپ افزایش می یابد.
