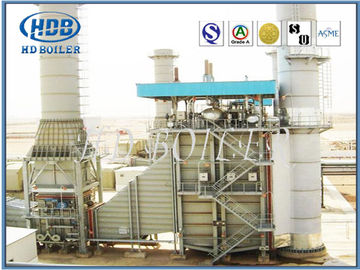

کارآمد و اقتصادی HRSG مولد بخار بازیابی حرارت عمر طولانی
جزئیات محصول
| نوع: | گردش طبیعی | وضعیت: | جدید |
|---|---|---|---|
| نام محصول: | ژنراتور بخار بازیابی حرارت HRSG | سوخت: | ذغال سنگ و نفت سوز |
| درمان سطحی: | نقاشی شده | قیمت: | قابل مذاکره |
| برجسته کردن |
دیگ بخار بازیافت حرارت,دیگهای بخار صنعتی و مولد بخار بازیافت حرارت |
||
توضیحات محصول
کارآمد و اقتصادی HRSG مولد بخار بازیابی حرارت عمر طولانی
HRSG چیست؟
-
HRSG ، همانطور که از نام آن پیداست ، به دیگ بخار گفته می شود که در آن آب با استفاده از گرمای ضایعات گازهای خروجی ، مواد زائد یا مایع ضایعات در فرآیندهای مختلف صنعتی و گرمای تولید شده توسط احتراق مواد قابل احتراق ، تا دمای مشخصی گرم می شود.
-
بویلرهای حرارتی زباله می توانند از طریق بازیابی گرمای ضایعات ، آب گرم یا بخار دیگر بخشها تولید کنند.
-
دیگهای بخار روغن ، دیگهای گازسوز و دیگهای بخار زغال سنگ با بازیافت حرارت زباله از جعبه های دودکش و دودکش ها نیز دیگهای بخار حرارتی نامیده می شوند.
HRSG چه خصوصیاتی دارد؟
-
گاز دودکش با دمای بالا که از احتراق زغال سنگ آزاد می شود از ورودی دودکش به ورودی دیگ بخار حرارت زباله منتقل می شود و سپس از طریق بخاری ، اواپراتور و صرفه جویی کننده جریان می یابد.سرانجام ، از طریق دودکش به جو منتقل می شود.
-
دمای گاز دودکش معمولاً 150-180 درجه سانتیگراد است. گرمای آزاد شده از دمای گاز دودکش از دمای بالا به دمای گاز دودکش کاهش می یابد تا بخار آب ایجاد شود.
-
آب تغذیه شوفاژ ابتدا وارد اکونومایزر می شود و آب گرمای موجود در اکونومایزر را جذب می کند و تا دمای اشباع کمی زیر فشار درام گرم شده و وارد درام می شود.
-
بعد از اینکه آب ورودی به درام با آب اشباع شده در طبل مخلوط شد ، در امتداد دستگاه پایین آورنده زیر طبل به اواپراتور وارد می شود تا گرما را جذب کند و شروع به تولید بخار می کند.
-
معمولاً فقط بخشی از آب بخار می شود ، بنابراین مخلوط آب و بخار در اواپراتور جریان می یابد.
-
مخلوط آب بخار از اواپراتور خارج شده و از طریق تجهیزات جداسازی بخار آب وارد درام بالایی می شود.
-
آب به فضای آب طبل می افتد و برای جذب گرما و تولید بخار وارد لوله نزولی می شود.
-
بخار از قسمت بالایی درام وارد سوپرهیتر می شود و گرما را جذب می کند تا بخار اشباع شده به بخار فوق گرم تبدیل شود.با توجه به سه مرحله فرآیند تولید بخار ، سه سطح گرمایش وجود دارد ، یعنی اکونومایزر ، اواپراتور و سوپرهیتر.
-
در صورت عدم نیاز به بخار فوق گرم ، فقط بخار اشباع مورد نیاز است ، نمی توان سوپرهیتر را نصب کرد.در صورت وجود بخار گرمایش ، می توان یک گرم کننده اضافه کرد.
روند کار HRSG چیست؟
طبقه بندی HRSG چیست؟
-
HRSG با نفت
-
HRSG با گاز
-
HRSG با زغال سنگ
برخی از پارامترها
| ظرفیت خط تولید سیمان t / d | 1000 | 2500 | 5000 | 10000 | |
| جریان ورودی دیگ Nm3/ ساعت | کوره (جلو) | 60000 | 88000 | 243000 | 472000 |
| کوره (دم) | 76000 | 170000 | 328000 | 612000 | |
| دمای گاز ورودی دیگ بخار | کوره (جلو) | 370 | 360 | 380 | 390 |
| کوره (دم) | 360 | 320 ~ 360 | 330 | 330 | |
| تبخیر دارای امتیاز در ساعت | کوره (جلو) | 5.8 | 25/7 | 24 | 50 |
| کوره (دم) | 7.5 | 10 ~ 15.8 | 20. 24.6 | 35.5 | |
| فشار بخار دارای امتیاز Mpa | کوره (جلو) | 1.25 | 1.25 | 1.25 | 1.25 |
| کوره (دم) | 1.25 | 1.25 | 1.25 | 1.25 | |
| درجه حرارت بخار دارای رتبه | کوره (جلو) | 340 | 330 | 350 | 360 |
| کوره (دم) | 340 | 300 ~ 340 | 310 | 310 | |
| ساختار دیگ بخار | کوره (جلو) | عمودی | عمودی | عمودی | عمودی |
| کوره (دم) | عمودی | عمودی و افقی | عمودی و افقی | عمودی | |
بعضی عکسها
