مبدلهای حرارتی سوپرهیتر و دیگ بخار فولادی دیگهای بخار استیل
جزئیات محصول
| ساختار: | عناصر برقی | فشار: | فشار کم / زیاد |
|---|---|---|---|
| سوخت: | ذغال سنگ / گاز / ذغال سنگ / حرارت آب | وضعیت: | جدید |
| مواد: | فولاد کربن / فولاد ضد زنگ | رنگ: | سفارشی |
| مشخصات: | سفارشی | بسته بندی: | قاب فولاد |
| برجسته کردن |
سوپرهیتر در دیگ بخار,گرمایش مجدد در نیروگاه |
||
توضیحات محصول
مبدلهای حرارتی سوپرهیتر و دیگ بخار فولادی دیگهای بخار استیل
توضیحات محصول
سوپرهیترها یکی از مهمترین قسمتهای دیگ بخار هستند که راندمان تبادل حرارت را بهبود می بخشند.
در دیگ بخار ، نقش سوپرهیتر این است که بخار اشباع شده را به دمای مشخصی از بخار سوپرهیت شده گرم کند تا کارایی نیروگاه را بهبود بخشد. در اصل ، تکرار کننده بازده بازیافت نیروگاه حرارتی را بهبود می بخشد.
سوپرهیتر دمای بخار بالای نقطه اشباع آن است.
Reheater اساساً یک سوپرهیتر است که باعث می شود بخار از مرحله فشار زیاد توربین بیش از حد گرم شود. بخار دوباره گرم شده به مرحله فشار پایین توربین ارسال می شود. با گرم کردن بخار بین توربین های فشار بالا و فشار پایین ، بازده الکتریکی چرخه نیروگاه می تواند به بیش از 40 درصد افزایش یابد. بازیافت مجدد حرارت در دیگهای بخار بزرگ استفاده می شود زیرا از لحاظ اقتصادی فقط در نیروگاه های بزرگ مقرون به صرفه است.
جزئیات

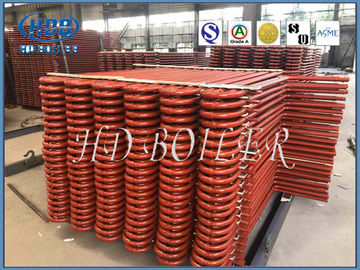

سوپرهیتر
به طور کلی 30 ~ 60 میلی متر. متداول ترین نوع سوپرهیتر جریان لوله مارپیچ است. این یک گروه لوله فشرده تر است ، در دودکش دودکش 450 ~ 1000، ، دودکش فرسایش عمودی و جانبی تزئین می شود. گاز دودکش عمدتا گرما را با همرفت به لوله منتقل می کند و مقداری از گرما توسط اشعه جذب می شود. سوپرهیتر نوع صفحه شامل تعداد زیادی صفحه نمایش لوله است که در قسمت بالایی کوره یا در خروجی مرتب شده اند ، متعلق به تابش یا سوپرهیتر نوع نیمه پرتوی. اولی گرمای تابشی را از شعله کوره جذب می کند ، در حالی که دومی نیز مقداری گرما را جذب می کند. در دیگهای بخار نیروگاه بالای 10 مگاپاسکال ، برای افزایش جذب گرما معمولاً از هر دو نوع صفحه نمایش و نوع سوپرهیتر نوع مارپانت استفاده می شود. سوپرهیتر اعمال شده بر روی دیواره داخلی کوره یک سوپرهیتر تابشی است که به ندرت مورد استفاده قرار می گیرد. سوپرهیتر دیواری در دیگ بخار نیروگاه بزرگ با استفاده از دیواره بالای کوره و جریان همرفتue. این تصویر ترتیب چندین سوپرهیتر را نشان می دهد. دیگهای بخار صنعتی با ظرفیت کم با سوپرهیتر فقط با یک بخاری تک مرحله ای می توانند پاسخگوی نیازها باشند.
دوباره گرم کن
طرح مجدد بخاری از طرح سوپرهیتر ، شامل همرفت ، تابش و نیمه تابش پیروی می کند.
گرم کن همرفت جریان معکوس ، جریان پایین دست و جریان مخلوط ، سیم پیچ تک ، سیم پیچ دوتایی ، چند سیم پیچ ، موازی و مبهوت ، عمودی و افقی ، موازی با دیوار جلو و عمود بر دیوار جلو دارد. که گرمای همرفت را جذب می کند.
منظور از گرم كننده تابشی تابش كوره جذب كننده گرم كننده است.
گرم کننده های نیمه تابشی (سوپرهیتر صفحه ای) به گرم کننده هایی گفته می شود که تابش بیشتری از کوره را جذب می کنند (بیش از 1/2 گرمای کل).
اصل انتخاب مواد مجدد بخاری همانند گرم کننده است.از آنجا که بخار مجدد در ظرفیت خنک سازی از سوپرهیتر پایین است ، درجه حرارت دیواره طراحی به طور کلی بالاتر از سوپرهیتر با همان درجه حرارت است. لوله های فلزی گرم کننده های با درجه حرارت بالا عموما از فولاد آلیاژی ساخته شده اند (لوله های فلزی حاوی بیش از 5٪ آلیاژ عناصر). به عنوان مثال ، 12CrlMoV ، فولاد 102 ، sa213-t91 ، sa213-tp304 ، sa213-tp347 ، و غیره
تفاوت
| نوع | مزایای | معایب | روش پشتیبانی |
| آویز از نوع | 1. پشتیبانی ساختاری محکم | 1. انسداد جریان توسط بخار متراکم 2. برای پاکسازی آبی که در کف جمع می شود ، نیاز به راه اندازی مجدد آهسته است. | از بالا پشتیبانی می شود |
| از نوع معکوس | 1. تخلیه مناسب بخار متراکم شده | 1. فاقد استحکام ساختاری ، به ویژه در جریان گاز پر سرعت | از پایین پشتیبانی می شود |
| نوع افقی |
1. زهکشی مناسب 2. استحکام ساختاری خوب. |
1. آنها شعله را مستقیماً نمی بینند بنابراین عمدتا از نوع همرفت هستند | معمولاً در کانالهای عمودی گاز موازی با کوره اصلی پشتیبانی می شود. |
کاربرد
برای گرم کردن بخار اشباع شده استفاده کنید ، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.
ارتقاac ظرفیت سوپرهیتر برای افزایش تولید برق
صدور گواهینامه
نکات برجسته محصول
