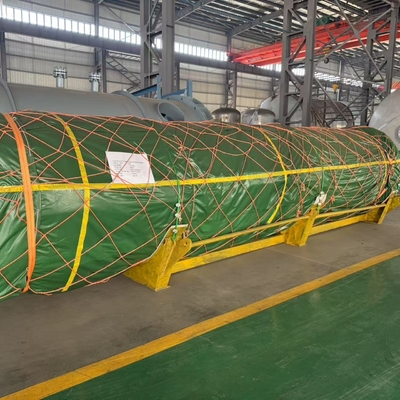

مجموعه لوله های مبدل حرارتی ساخته شده از لوله های فولاد ضد زنگ برای پالایشگاه نفت

بسته لوله مبادله گرما ساخته شده از لوله های فولاد ضد زنگ برای پالایشگاه نفت

یک مبادله گرما لوله ای یک دستگاه مبادله گرما معمولی است که اجازه می دهد دو مایع با دمای مختلف برای مبادله گرما. از طریق این دستگاهیک مایع می تواند خنک شود و دیگری می تواند گرم شود تا نیازهای مربوطه را برآورده کنداین تجهیزات به طور گسترده ای در بخش های صنعتی مانند صنایع شیمیایی، نفتی، داروسازی و انرژی استفاده می شود.و یکی از تجهیزات ضروری و مهم در تولید شیمیایی است.

مبادله گرما یکی از تجهیزات واحد به طور گسترده ای در صنایع مختلف مانند شیمیایی، نفت و انرژی استفاده می شود.سرمایه گذاری در مبادلات گرما حدود ۳۰ درصد از کل سرمایه گذاری تجهیزات در صنعت شیمیایی مدرن را تشکیل می دهد.، حدود ۴۰ درصد از کل تجهیزات فرآیند در پالایشگاه ها و تقریباً تمام واحدهای فرآیند شورش آب دریا از مبادلات گرما تشکیل شده اند.یک بررسی از بازار مبادله گرما در خارج از کشور نشان می دهد که اگر چه رقابت مختلف مبادله گرما صفحه در حال افزایش است، مبادلات گرما شیل و لوله هنوز حدود 64٪ تسلط دارند.نتایج توسعه و تحقیق در مورد عناصر جدید مبادله گرما و مبادله گرما با کارایی بالا نشان می دهد که مبادله گرما لوله ای به دوره جدیدی از تحقیق وارد شده استهم لوله های انتقال گرما و هم ساختار باز کننده از طرف پوسته ی مبادله گرما در مقایسه با مبادله گرماهای لوله ای سنتی تغییرات قابل توجهی داشته اند.عملکرد پویایی آن، بهره وری انتقال گرما، اثرات ضد لرزش و ضد مقیاس نیز پیشرفت جدیدی از تحقیقات نظری به طراحی ساختاری داشته است.


کانال های مایع تشکیل شده در داخل لوله های مبادله گرما یک مبادله گرما لوله بسته به عنوان طرف لوله نامیده می شود،و کانال های مایع که خارج از لوله های مبادله گرما شکل می گیرند، طرف پوسته نامیده می شوند.یک مایع کاری از طریق لوله ورودی در انتهای سر به لوله انتقال گرما وارد می شود و فرآیند آن می تواند یک لوله، دو لوله،و چهار ساختار طرف لوله با توجه به الزامات فرآیندنوع دیگری از مایع کاری از طریق یک لوله ورودی در یک انتهای داخل پوسته وارد می شود و به طور مساوی در خارج از لوله های انتقال گرما توزیع می شود.حالت جریان آن می تواند با تنظیم انواع مختلف و مقادیر باز در بسته لوله با توجه به الزامات فرآیند تنظیم شوددو مایع کار با دمای متفاوت وارد مبادله گرما می شوند.مایع کار با دمای نسبتا بالا، گرما را از طریق دیواره لوله مبادله گرما به مایع کار با دمای نسبتا پایین منتقل می کندمایع کار با دمای نسبتا بالا خنک می شود در حالی که مایع کار با دمای نسبتا پایین گرم می شود، بنابراین به هدف دو فرآیند تبادل گرما مایع می رسد.
